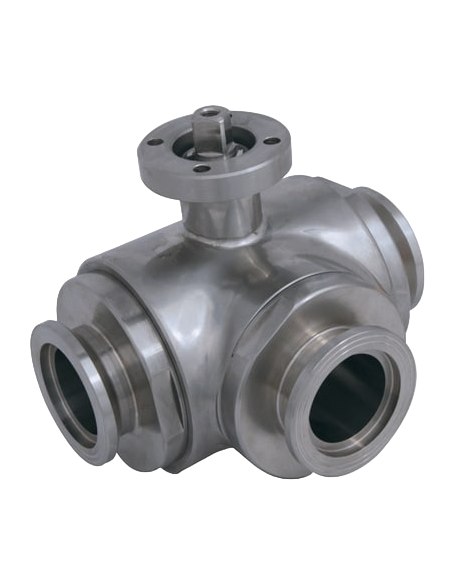

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης T τύπος 3030

Σφαιρικός κρουνός 3 οδών 4G Ghidini 3030, T-port

Ο 3030 είναι ανοξείδωτος σφαιρικός κρουνός τριών οδών με σφαίρα τύπου T και διάταξη 4 εδρών. Χρησιμοποιείται για διανομή, επιλογή ή σύνδεση τριών γραμμών, ανάλογα με το flow plan της σφαίρας. Δεν πρέπει να προδιαγράφεται ως βαλβίδα αναλογικής ρύθμισης παροχής.

Κατασκευή

• Σώμα, σφαίρα και στέλεχος: AISI 304L / 1.4307 ή AISI 316L / 1.4404.
• Έδρες σφαίρας: Modified Virgin PTFE.
• Στεγανοποίηση στελέχους: PTFE με O-ring FKM.
• Εξωτερικό φινίρισμα: polished.
• Θερμοκρασία βασικής έκδοσης: -20°C έως +170°C.

Συνδέσεις και διατομές

Η σειρά 3030 καλύπτει εκδόσεις full bore και reduced bore. Στις εκδόσεις ISO 228 F/F/F η full bore έκδοση αναφέρεται από 1/4” έως 4”, ενώ η reduced bore από 1/2” έως 2 1/2” σε AISI 316L. Διατίθενται επίσης εκδόσεις με NPT, DIN 11851, SMS, clamp, Garolla, Victaulic, butt-weld και λυόμενα φλαντζωτά άκρα, ανά κωδικό.

Πίεση και αυτοματισμός

Στην ISO 228 full bore έκδοση οι πίνακες δίνουν ενδεικτικά PN100 στις μικρές διατομές, PN64, PN40 και PN16 στο 4”. Η άνω σύνδεση ISO 5211 / DIN 3337 επιτρέπει τοποθέτηση πνευματικού ή ηλεκτρικού ενεργοποιητή. Οι ροπές χειρισμού στην full bore έκδοση φθάνουν έως 130 Nm, ανά διάσταση.

Επιλογές εδρών

Κατόπιν ζητήσεως διατίθενται έδρες:

• PTFE με γυαλί: -20°C έως +170°C
• PTFE με καρβογραφίτη: -20°C έως +180°C
• PTFE με ανοξείδωτο πληρωτικό: -20°C έως +200°C
• UHMW polyethylene: -20°C έως +80°C

Εφαρμογές

Χρήση σε skids, manifolds, CIP βοηθητικές γραμμές, νερό διεργασίας, καθαρά χημικά διαλύματα και επιλογή/διανομή ροής σε παραγωγικά δίκτυα. Για τρόφιμα ή επικίνδυνες ζώνες αναφέρονται επιλογές M.O.C.A. CE 1935/2004 και αντιστατική εκτέλεση ATEX II 2G / II 2D.

FAQ

Πότε επιλέγεται T-port αντί L-port;
Όταν απαιτούνται περισσότερες υδραυλικές θέσεις από απλή εκτροπή μίας κοινής γραμμής.

Τι πρέπει να ελεγχθεί πριν από αυτοματισμό;
Η πραγματική θέση της σφαίρας T, η φορά περιστροφής, οι οριοδιακόπτες και η διαφορική πίεση κατά τη μεταγωγή.
