Σφαιρικός κρουνός τριών οδών JC Class 150 τύπος 915

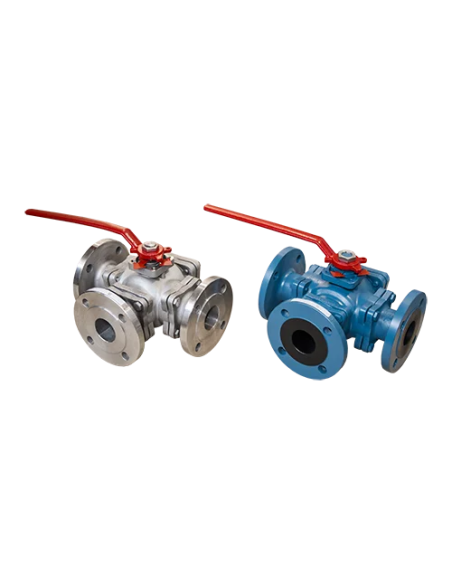

Σφαιρικός κρουνός 3 οδών JC 915 Class 150, L-bore

Ο JC 915 είναι φλαντζωτός σφαιρικός κρουνός τριών οδών, πλωτής σφαίρας, πλήρους διατομής, για εκτροπή ροής με διάταξη L-port. Χρησιμοποιείται όταν μία κοινή γραμμή πρέπει να συνδεθεί εναλλάξ με δύο κλάδους, χωρίς λειτουργία ανάμιξης. Διαστάσεις 1”–8” / DN25–DN200, κλάση πίεσης ASME Class 150.

Κατασκευή και υλικά

• Σώμα: A216 Gr. WCB για ανθρακούχο χάλυβα ή A351 Gr. CF8M για ανοξείδωτη έκδοση.
• Σφαίρα: A351 Gr. CF8M.
• Στέλεχος: A479 Type 316.
• Έδρες: PTFE.
• Στεγανοποίηση στελέχους: graphite packing, O-rings FKM.
• Σύνδεση: φλάντζες ASME B16.5 Raised Face.
• Άνω σύνδεση: ISO 5211 για αυτοματισμό.

Συνθήκες λειτουργίας

Η επιλογή γίνεται με βάση πίεση, θερμοκρασία, διαφορική πίεση και συμβατότητα PTFE/FKM με το ρευστό. Το διάγραμμα Class 150 με έδρα PTFE δείχνει απομείωση πίεσης σε αυξημένες θερμοκρασίες, με περιοχή αναφοράς περίπου -29°C έως 230°C.

Πρότυπα και πιστοποιήσεις

Η σειρά αναφέρεται με σχεδίαση κατά EN 1983, πάχη σώματος κατά EN ISO 17292, δοκιμές πίεσης κατά API 598 / API 6D, ποιότητα χυτών κατά MSS SP 55, καθώς και συμμόρφωση PED 2014/68/EU και ATEX 2014/34/EU. Τα βρεχόμενα υλικά καλύπτουν απαιτήσεις NACE MR0175 / ISO 15156 και NACE MR0103 / ISO 17945.

Τυπικές εφαρμογές

• εκτροπή ροής σε βοηθητικά κυκλώματα,
• εναλλαγή γραμμής τροφοδοσίας ή επιστροφής,
• κυκλώματα νερού, γλυκόλης, θερμικών ρευστών και χημικών διαλυμάτων,
• εγκαταστάσεις oil & gas, χημικών, πετροχημικών, ενέργειας, ναυτιλίας, tank terminals και επεξεργασίας αποβλήτων.

Αυτοματισμός

Η σύνδεση ISO 5211 επιτρέπει πνευματικό, υδραυλικό ή ηλεκτρικό ενεργοποιητή. Η επιλογή ροπής πρέπει να βασίζεται στη μέγιστη διαφορική πίεση και στη γεωμετρία L-port.

FAQ

Είναι κατάλληλος για αναλογική ρύθμιση;
Όχι ως κύρια χρήση. Προορίζεται για απομόνωση και εκτροπή ροής.

Πότε επιλέγεται ανοξείδωτη έκδοση CF8M;
Σε διαβρωτικά μέσα ή όπου απαιτείται αυξημένη συμβατότητα των βρεχόμενων μερών.
