Σφαιρικοί Κρουνοί 3 Οδών

Οι σφαιρικοί κρουνοί 3 οδών χρησιμοποιούνται για εκτροπή, διανομή ή ανάμιξη ροής σε βιομηχανικά δίκτυα υγρών και αερίων, όπου μία βαλβίδα πρέπει να διαχειρίζεται τρεις συνδέσεις. Η βασική επιλογή γίνεται μεταξύ L-port και T-port. Η διάταξη L χρησιμοποιείται κυρίως για επιλογή κατεύθυνσης μεταξύ δύο γραμμών, αποκλείοντας την τρίτη. Η διάταξη T επιτρέπει συνδυασμούς διανομής, by-pass ή ανάμιξης, ανάλογα με τη γωνία χειρισμού και το drilling της σφαίρας.

Η κατηγορία περιλαμβάνει εκδόσεις κατά DIN και ANSI, με pressure ratings από PN 10 έως PN 250 και ASME Class 150/300, ανάλογα με τον τύπο και την κατασκευή. Οι διαθέσιμες συνδέσεις περιλαμβάνουν BSP, NPT, ISO 228-1, φλαντζωτά άκρα, wafer φλαντζωτή διάταξη, λυόμενα φλαντζωτά άκρα, butt weld, clamp, Garolla, Victaulic, DIN 11851 και SMS. Τα υλικά σώματος περιλαμβάνουν ανθρακούχους και ανοξείδωτους χάλυβες όπως 1.0619, 1.4307, 1.4404, 1.4408, ASTM A105/A105N και ASTM A351 CF8M, με έδρες PTFE, RPTFE, virgin ή modified PTFE, PTFE με glass fiber και PTFE με inox.

Σε βαριές βιομηχανικές εφαρμογές διατίθενται multiport split-body full-bore εκδόσεις με φλαντζωτές συνδέσεις, blowout-proof stem, antistatic διάταξη, cavity pressure balancing και live loaded packing, με αναφορές σε PED, MSS SP 55, NACE MR0175/ISO 15156, NACE MR0103/ISO 17945 και ATEX. Υπάρχουν επίσης υψηλής πίεσης εκδόσεις L-port PN250, AISI 316L, ISO 5211/DIN 3337 για ενεργοποιητή, ISO 228 θηλυκά σπειρώματα και θερμοκρασιακή περιοχή έως -20°C/+200°C ανάλογα με τα seals. Για T-port reduced bore εφαρμογές εμφανίζονται εκδόσεις AISI 316, PN63, PTFE+GF, Viton O-ring, ISO 5211 και θερμοκρασιακό εύρος -25°C/+180°C.

Η τεχνική επιλογή πρέπει να βασίζεται στο επιθυμητό flow scheme, στο αν απαιτείται κοινή παροχή, αλλαγή επιστροφής, by-pass ή ανάμιξη, στη μέγιστη διαφορική πίεση, στη θερμοκρασία, στη συμβατότητα seat/seal με το μέσο και στη ροπή ενεργοποίησης. Σε αυτοματισμούς πρέπει να ελέγχονται ISO mounting, θέση fail-safe, ένδειξη θέσης και πιθανή παγίδευση πίεσης στην κοιλότητα της σφαίρας.

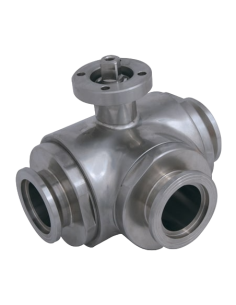

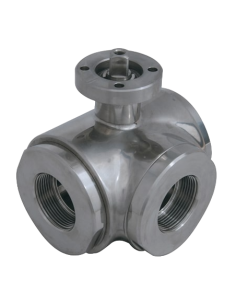

Σφαιρικοί Κρουνοί 3 Οδών Διάταξης T

Σφαιρικοί Κρουνοί 3 Οδών Διάταξης L

Εμφανίζονται τα στοιχεία 1-24 από σύνολο 36

Σφαιρικός κρουνός τριών οδών JC Class 150 τύπος 915

3 Way Ball Valve - Class 150 - 915 | JC

JC Valves

Σφαιρικός κρουνός 3 οδών JC 915 Class 150, L-bore Ο JC 915 είναι φλαντζωτός σφαιρικός κρουνός τριών οδών, πλωτής σφαίρας, πλήρους διατομής, για εκτροπή ροής με διάταξη L-port. Χρησιμοποιείται όταν μία κοινή γραμμή πρέπει να συνδεθεί εναλλάξ με δύο κλάδους, χωρίς λειτουργία ανάμιξης. Διαστάσεις 1”–8” / DN25–DN200, κλάση πίεσης ASME Class 150. Κατασκευή και...

Περισσότερα

Σφαιρικός κρουνός τριών οδών JC PN16 τύπος 916

3 Way Ball Valve - PN16 - 916 | JC

JC Valves

Σφαιρικός κρουνός 3 οδών JC 916 PN16, διάταξη L Ο JC 916 είναι φλαντζωτός σφαιρικός κρουνός τριών οδών, πλωτής σφαίρας, πλήρους διατομής, για εκτροπή ροής μεταξύ δύο γραμμών με περιστροφή 90°. Η διάταξη L-bore χρησιμοποιείται όταν μία κοινή γραμμή πρέπει να συνδεθεί εναλλάξ με δύο κλάδους, χωρίς ταυτόχρονη ανάμιξη. Διατίθεται σε DN25–DN200, PN16, με έδρες...

Περισσότερα

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης L PN250/PN400 τύπος 2830

3 Way (L) Ball Valve - HIGH PRESSURE PN250/PN400 - 2830 | 4G Ghidini
