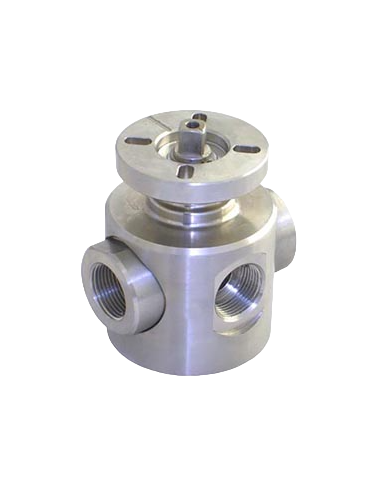

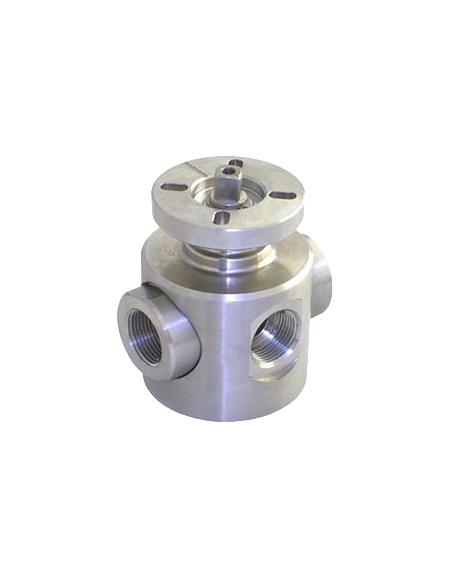

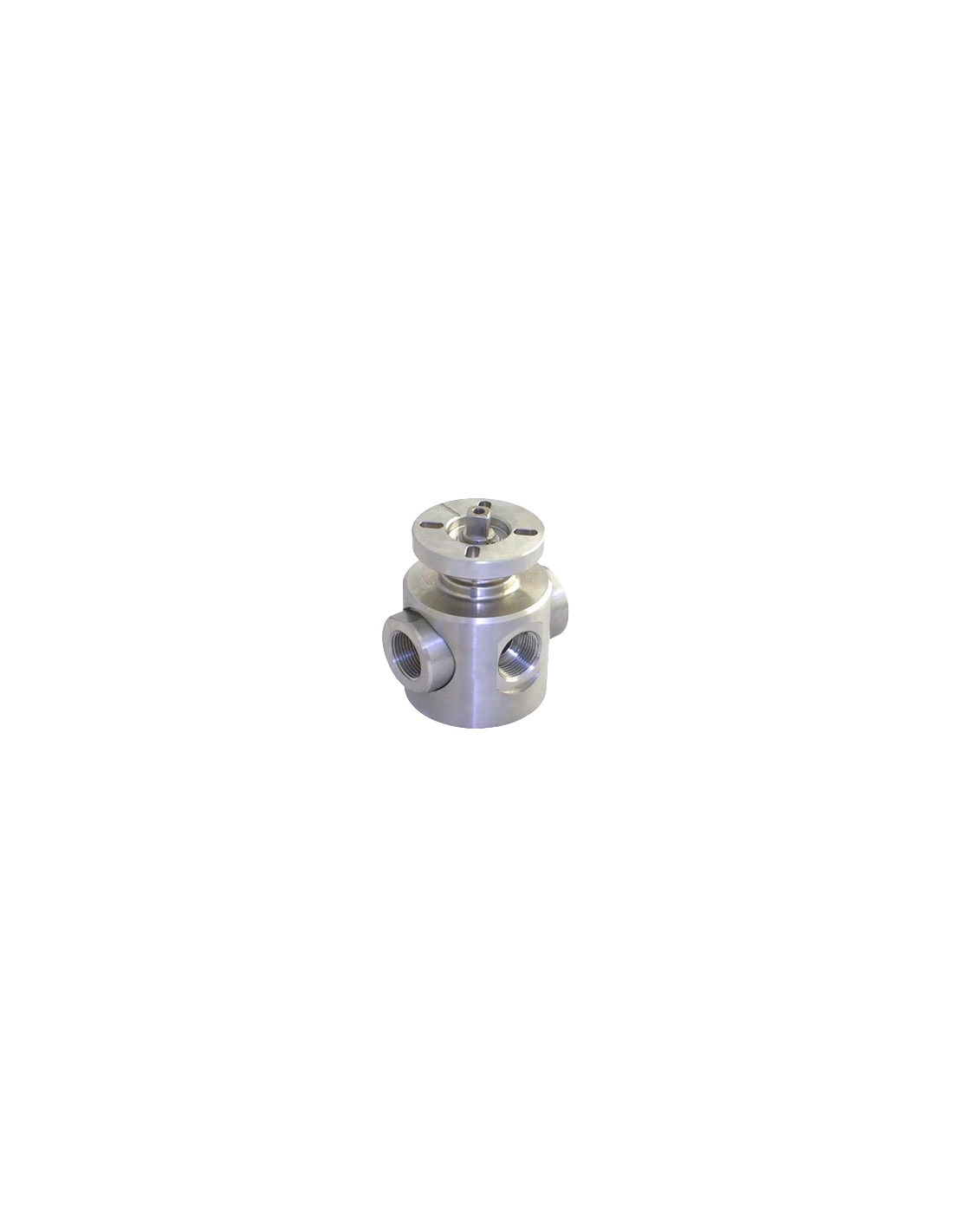

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης L PN250/PN400 τύπος 2830

Σφαιρικός κρουνός 3 οδών 4G Ghidini 2830, L-port, PN250/PN400

Ο τύπος 2830 είναι σφαιρικός κρουνός τριών οδών με διάταξη L, για εναλλαγή ροής μεταξύ δύο γραμμών και όχι για ανάμιξη. Είναι πλήρους διατομής, με σώμα, σφαίρα και στέλεχος από AISI 316L / 1.4404, μεγέθη 1/4”–1” και εκδόσεις PN250 ή PN400. Διατίθεται με εσωτερικά σπειρώματα ISO 228 ή NPT.

Έδρες και θερμοκρασιακά όρια

• PN250: έδρες INOX filled PTFE, θερμοκρασία λειτουργίας -20°C έως +200°C.
• PN400: έδρες DEVLON, θερμοκρασία λειτουργίας -20°C έως +125°C.
• Προαιρετικά αναφέρεται έκδοση με Delrin POM, με επιβεβαίωση ορίου θερμοκρασίας ανά τύπο σύνδεσης και παραγγελία.

Πρότυπα και αυτοματισμός

Η βαλβίδα φέρει σήμανση ATEX II 2 G-D T4 και διαθέτει άνω φλάντζα ISO 5211 / DIN 3337 για τοποθέτηση πνευματικού ή ηλεκτρικού ενεργοποιητή. Οι βίδες σύνδεσης ενεργοποιητή περιλαμβάνονται. Κατόπιν ζητήσεως διατίθεται έκδοση M.O.C.A. CE 1935/2004 και χειροκίνητος μοχλός.

Τυπικές εφαρμογές

Κατάλληλος για high-pressure panels, υδραυλικά κυκλώματα, test benches, skids, γραμμές αερίων, διανομή ή επιλογή γραμμής σε βιομηχανικά δίκτυα. Η διάταξη L επιλέγεται όταν απαιτείται καθορισμένη διαδρομή ροής από κοινή είσοδο προς έναν από δύο κλάδους.

Σημεία επιλογής

Η επιλογή PN250 ή PN400 δεν βασίζεται μόνο στην ονομαστική πίεση. Πρέπει να ελέγχονται η θερμοκρασία, η χημική συμβατότητα εδρών/O-ring FKM, η διαφορική πίεση κατά τη μεταγωγή, η συχνότητα χειρισμών και η απαιτούμενη ροπή ενεργοποιητή.

FAQ

Μπορεί να χρησιμοποιηθεί για ρύθμιση παροχής;
Όχι ως βασική λειτουργία. Είναι βαλβίδα απομόνωσης και εκτροπής ροής.

Πότε επιλέγεται NPT αντί ISO 228;
Σε συστήματα σωληνώσεων και skids που ακολουθούν αμερικανική τυποποίηση σπειρωμάτων.
