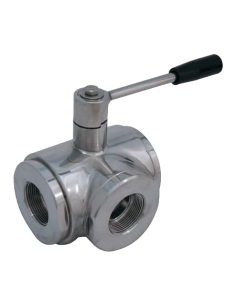

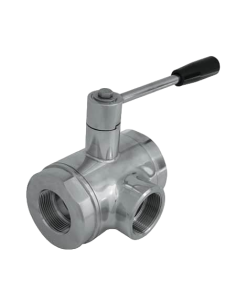

Σφαιρικοί Κρουνοί 3 Οδών Διάταξης L

Οι σφαιρικοί κρουνοί 3 οδών διάταξης L χρησιμοποιούνται για εκτροπή ροής μεταξύ δύο εναλλακτικών γραμμών με κοινή είσοδο ή κοινή έξοδο. Η οπή της σφαίρας σε μορφή L δεν προορίζεται για ταυτόχρονη επικοινωνία και των τριών θυρών, όπως συμβαίνει σε ορισμένες T-port διατάξεις, αλλά για καθορισμένη επιλογή κατεύθυνσης ροής. Για τον λόγο αυτό είναι κατάλληλοι σε by-pass γραμμές, εναλλαγή δεξαμενών, επιλογή κυκλώματος, αλλαγή επιστροφής, δίκτυα νερού, αέρα, λαδιού, χημικών υγρών και βοηθητικές βιομηχανικές παροχές.

Η κατηγορία περιλαμβάνει εκδόσεις DIN και ANSI, με διαθέσιμες ονομαστικές πιέσεις PN 10, PN 16, PN 19, PN 25, PN 40, PN 63, PN 64, PN 100, PN 250 και ASME Class 150/300. Οι συνδέσεις καλύπτουν BSP, NPT, φλαντζωτά άκρα, wafer, λυόμενα φλαντζωτά άκρα, butt weld, clamp, Garolla, Victaulic, ISO 228-1, DIN 11851 και SMS, ανάλογα με τη σωλήνωση και το βιομηχανικό πρότυπο εγκατάστασης. Τα υλικά σώματος περιλαμβάνουν 1.0619, 1.4307, 1.4404, 1.4408, ASTM A105/A105N, ASTM A351 CF8M και ASTM A479 Type 304/316/316L, με έδρες PTFE, RPTFE, virgin ή modified PTFE, PTFE με 15% glass fiber και PTFE με inox.

Κατά την επιλογή πρέπει να επιβεβαιώνεται το διάγραμμα ροής ανά θέση χειρισμού, η θέση της κοινής θύρας, η γωνία περιστροφής, η δυνατότητα τοποθέτησης ενεργοποιητή κατά ISO 5211, η ροπή λειτουργίας σε μέγιστη διαφορική πίεση και η χημική συμβατότητα seat/seal. Σε αυτοματοποιημένα κυκλώματα απαιτείται έλεγχος fail-safe θέσης και ένδειξης port position, ώστε η βαλβίδα να μην οδηγήσει σε ανεπιθύμητη απομόνωση ή διασταυρούμενη ροή κατά τη μεταγωγή.
