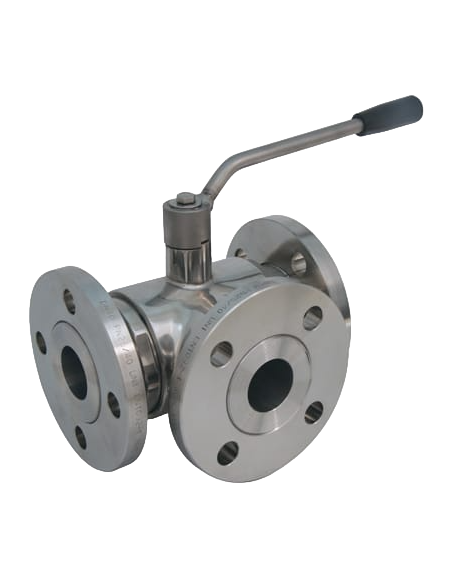

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης L τύπος 3101

Σφαιρικός κρουνός 3 οδών 4G Ghidini 3101, L-port

Ο 3101 είναι ανοξείδωτος σφαιρικός κρουνός τριών οδών με διάταξη L, για εκτροπή ροής από κοινή γραμμή προς έναν από δύο κλάδους. Η κατασκευή είναι 4 seals, με χειροκίνητο ανοξείδωτο μοχλό και full bore στις συγκολλητές και Class εκδόσεις.

Υλικά και στεγανοποίηση

• Σώμα / σφαίρα / στέλεχος: AISI 304L / 1.4307 ή AISI 316L / 1.4404, ανάλογα με την έκδοση.
• Βασικές έδρες: Modified Virgin PTFE.
• Στεγανοποίηση στελέχους: PTFE και O-ring FKM.
• Θερμοκρασία βασικής έκδοσης: -20°C έως +170°C.

Εκδόσεις σύνδεσης

• Butt-welding κατά DIN 11850, ISO 1127 ή BS-OD / ASTM A-270, σε DN10–DN100.
• Περιστρεφόμενες φλάντζες κατά UNI EN 1092-1, σε DN10–DN125, full ή reduced bore.
• Φλάντζες EN 1759-1 Class 150 από 1/2” έως 4”.
• Φλάντζες EN 1759-1 Class 300 από 1/2” έως 4”, σε AISI 316L.

Επιλογές εδρών

• PTFE με γυαλί: -20°C έως +170°C
• PTFE με καρβογραφίτη: -20°C έως +180°C
• PTFE με ανοξείδωτο πληρωτικό: -20°C έως +200°C
• UHMW polyethylene: -20°C έως +80°C

Εφαρμογές

Χρησιμοποιείται σε γραμμές νερού διεργασίας, καθαρά ρευστά, τρόφιμα/ποτά όταν ζητείται κατάλληλη τεκμηρίωση, CIP βοηθητικά κυκλώματα, θερμικά ρευστά χαμηλής έως μέσης θερμοκρασίας και skids όπου απαιτείται επιλογή διαδρομής ροής. Για κολλώδη ή στερεοποιούμενα μέσα υπάρχει έκδοση με heating jacket.

Πιστοποιήσεις / ειδικές απαιτήσεις

Κατόπιν ζητήσεως αναφέρεται αντιστατική εκτέλεση ATEX II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135°C Db και συμμόρφωση M.O.C.A. CE 1935/2004.

FAQ

Είναι βαλβίδα ρύθμισης;
Όχι. Η χρήση της είναι απομόνωση και εκτροπή ροής, όχι αναλογικός έλεγχος παροχής.

Πότε επιλέγεται AISI 316L;
Σε διαβρωτικότερο περιβάλλον, καθαρά δίκτυα ή όταν απαιτείται αυξημένη χημική συμβατότητα των βρεχόμενων μερών.
