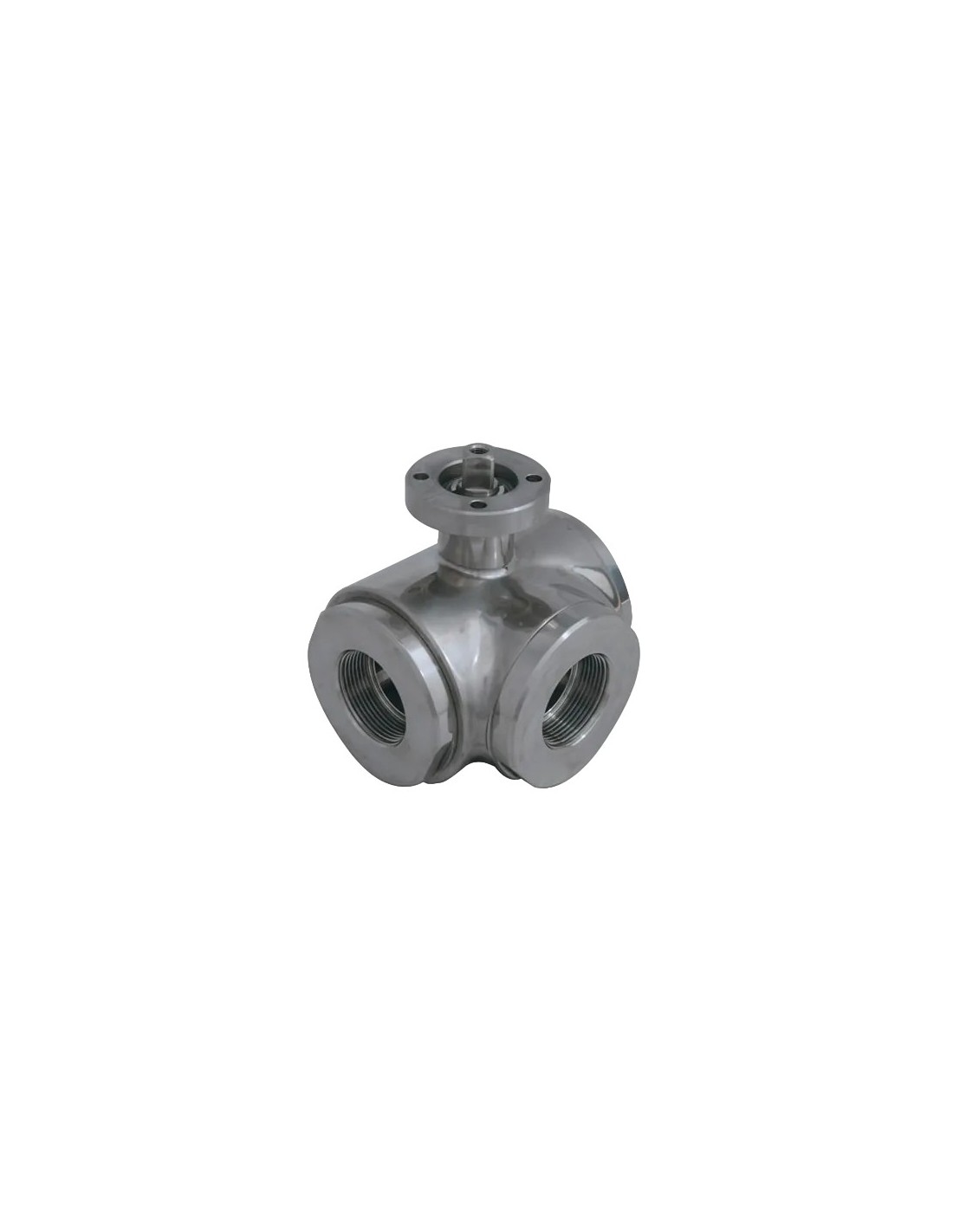

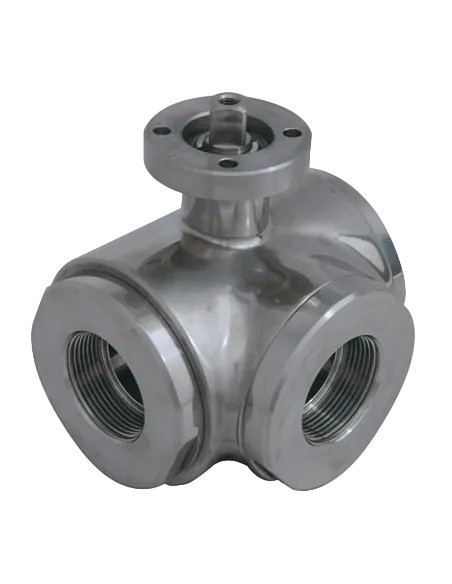

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης L τύπος 3730

Σφαιρικός κρουνός 3 οδών 4G Ghidini 3730, L-port, 3 seals

Ο 3730 είναι ανοξείδωτος σφαιρικός κρουνός τριών οδών με οπή L, διάταξη 3 εδρών και άνω φλάντζα ISO 5211 / DIN 3337 για τοποθέτηση ενεργοποιητή. Η λειτουργία του είναι εκτροπή ροής μεταξύ δύο διαδρομών· δεν προορίζεται για ανάμιξη ή αναλογικό έλεγχο παροχής.

Κατασκευή

• Υλικά: AISI 304L / 1.4307 ή AISI 316L / 1.4404.
• Ροή: full bore.
• Έδρες σφαίρας: Modified Virgin PTFE.
• Παρεμβύσματα άκρων: NBR.
• Στεγανοποίηση στελέχους: PTFE και O-ring FKM.
• Εξωτερικό φινίρισμα: polished.

Συνδέσεις και πιέσεις

Η σειρά καλύπτει διαστάσεις 2 1/2”–4” ή DN65–DN100, ανάλογα με τη σύνδεση. Διατίθεται με ISO 228 F/F/F, DIN 11851 θηλυκό ή αρσενικό, clamp, Garolla, Victaulic, butt-weld και λυόμενα φλαντζωτά άκρα. Οι τυπικές πιέσεις είναι PN16 έως DN80 / 3” και PN10 στα DN100 / 4”, με επιβεβαίωση ανά κωδικό.

Θερμοκρασία και εναλλακτικές έδρες

Η βασική έκδοση λειτουργεί από -20°C έως +170°C. Εναλλακτικά διατίθενται έδρες PTFE με γυαλί έως +170°C, PTFE με καρβογραφίτη έως +180°C, PTFE με inox έως +200°C και UHMW polyethylene έως +80°C.

Αυτοματισμός

Η έκδοση 3730 επιλέγεται όταν απαιτείται πνευματικός ή ηλεκτρικός ενεργοποιητής. Η ροπή επιλογής πρέπει να υπολογίζεται με βάση διάσταση, διαφορική πίεση, υλικό εδρών και συχνότητα μεταγωγής· στους πίνακες αναφέρονται ενδεικτικά τιμές 60–130 Nm.

Εφαρμογές

Χρήση σε manifolds, skids διεργασίας, γραμμές επιλογής δεξαμενής, CIP βοηθητικά κυκλώματα, νερό διεργασίας και καθαρά χημικά διαλύματα συμβατά με 316L / PTFE / FKM / NBR. Κατόπιν ζητήσεως αναφέρονται αντιστατική εκτέλεση ATEX και συμμόρφωση M.O.C.A. CE 1935/2004.

FAQ

Διαφορά από 3701;
Η 3730 είναι έκδοση με φλάντζα ISO 5211 για ενεργοποιητή.

Είναι για throttling;
Όχι. Είναι βαλβίδα on/off εκτροπής με καθορισμένες θέσεις σφαίρας.
