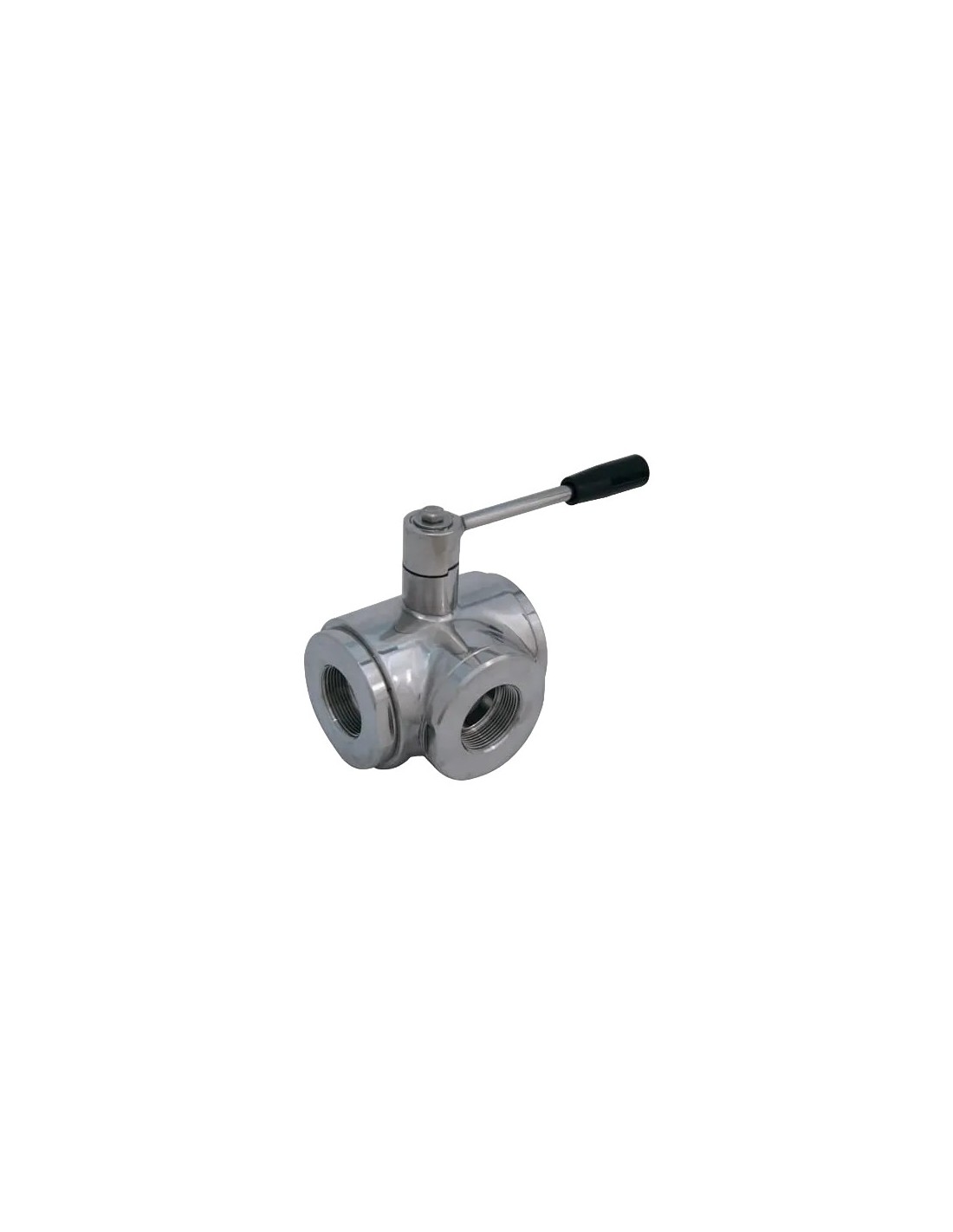

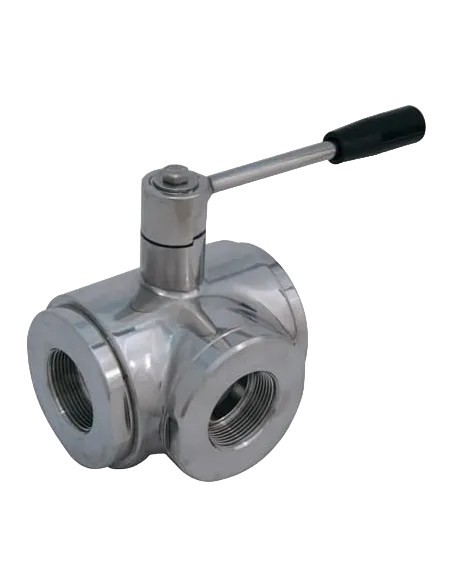

Σφαιρικός κρουνός 4G Ghidini τριών οδών διάταξης L τύπος 3701

Σφαιρικός κρουνός 3 οδών 4G Ghidini 3701, L-port, 3 seals

Ο 3701 είναι ανοξείδωτος σφαιρικός κρουνός τριών οδών με οπή L και διάταξη 3 εδρών, για εκτροπή ροής μεταξύ δύο γραμμών. Χρησιμοποιείται ως βαλβίδα επιλογής διαδρομής, όχι για ανάμιξη ή αναλογική ρύθμιση παροχής. Η σειρά καλύπτει κυρίως μεγαλύτερες διατομές, από 2 1/2” έως 4” ή DN65–DN100, ανάλογα με τη σύνδεση.

Κατασκευή και υλικά

• Σώμα, σφαίρα, άκρα και στέλεχος: AISI 304L / 1.4307 ή AISI 316L / 1.4404.
• Έδρες σφαίρας: Modified Virgin PTFE.
• Παρεμβύσματα άκρων: NBR.
• Στεγανοποίηση στελέχους: PTFE με O-ring FKM.
• Χειρισμός: ανοξείδωτος μοχλός.
• Εξωτερικό φινίρισμα: polished.

Συνδέσεις και πίεση

Η σειρά διατίθεται με συνδέσεις ISO 228 F/F/F, DIN 11851, clamp, Garolla, Victaulic, butt-weld και λυόμενα φλαντζωτά άκρα. Στην έκδοση ISO 228 οι διαστάσεις 2 1/2” και 3” αναφέρονται ως PN16, ενώ η 4” ως PN10. Στην έκδοση DIN 11851 τα DN65 και DN80 είναι PN16, ενώ DN100 και DN125 reduced είναι PN10.

Θερμοκρασία και έδρες

Η βασική έκδοση με Modified Virgin PTFE λειτουργεί από -20°C έως +170°C. Εναλλακτικά υλικά εδρών: PTFE με γυαλί έως +170°C, PTFE με καρβογραφίτη έως +180°C, PTFE με ανοξείδωτο πληρωτικό έως +200°C και UHMW polyethylene έως +80°C.

Εφαρμογές

Κατάλληλος για manifolds, skids, γραμμές επιλογής τροφοδοσίας ή επιστροφής, βοηθητικά δίκτυα νερού διεργασίας, καθαρά χημικά διαλύματα και εφαρμογές τροφίμων/ποτών όταν ζητείται τεκμηρίωση M.O.C.A. CE 1935/2004. Για επικίνδυνες ζώνες διατίθεται αντιστατική εκτέλεση ATEX II 2G Ex h IIC T4 Gb / II 2D Ex h IIIC T135°C Db.

FAQ

Πότε επιλέγεται διάταξη 3 seals;
Σε μεγαλύτερες διατομές όπου απαιτείται L-port εκτροπή με συγκεκριμένη διάταξη στεγανοποίησης γύρω από τη σφαίρα.

Είναι βαλβίδα ελέγχου παροχής;
Όχι. Η χρήση της είναι on/off εκτροπή ροής με καθορισμένες θέσεις χειρισμού.
