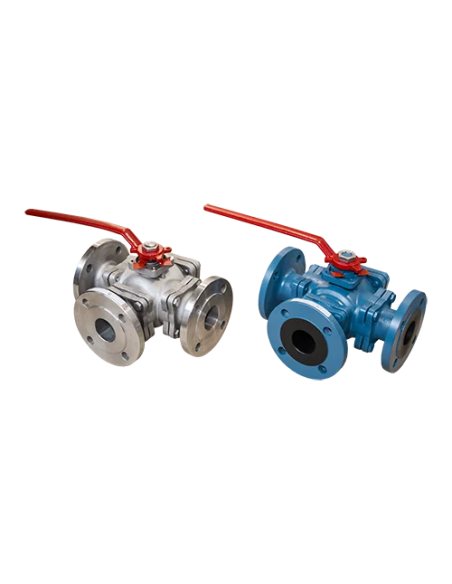

Σφαιρικός κρουνός τριών οδών JC PN16 τύπος 916

Σφαιρικός κρουνός 3 οδών JC 916 PN16, διάταξη L

Ο JC 916 είναι φλαντζωτός σφαιρικός κρουνός τριών οδών, πλωτής σφαίρας, πλήρους διατομής, για εκτροπή ροής μεταξύ δύο γραμμών με περιστροφή 90°. Η διάταξη L-bore χρησιμοποιείται όταν μία κοινή γραμμή πρέπει να συνδεθεί εναλλάξ με δύο κλάδους, χωρίς ταυτόχρονη ανάμιξη. Διατίθεται σε DN25–DN200, PN16, με έδρες PTFE και σύνδεση φλαντζών κατά EN 1092-1 / DIN 2501.

Τεχνικά χαρακτηριστικά

• Σώμα: 1.0619 ή 1.4408, ανάλογα με τη χημική συμβατότητα του μέσου.
• Σφαίρα: A351 Gr. CF8M.
• Στέλεχος: A479 Type 316, με αντιεκρηκτική διάταξη στελέχους.
• Έδρες: PTFE.
• Στεγανοποίηση στελέχους: γραφιτούχα σαλαμάστρα, O-ring FKM.
• Σχεδίαση: full bore, split body, αντιστατική διάταξη και οπή εξισορρόπησης πίεσης στην κοιλότητα.

Συνθήκες λειτουργίας και επιλογή

Το διάγραμμα πίεσης–θερμοκρασίας για PTFE seat δείχνει λειτουργία PN16 με απομείωση πίεσης σε αυξημένη θερμοκρασία, από περίπου -29°C έως 230°C. Η πραγματική επιλογή πρέπει να γίνεται με βάση θερμοκρασία, διαφορική πίεση, συχνότητα χειρισμού και συμβατότητα PTFE/FKM με το ρευστό.

Εφαρμογές

Κατάλληλος για:

• αλλαγή γραμμής τροφοδοσίας ή επιστροφής,
• bypass σε βοηθητικά κυκλώματα,
• διανομή νερού, γλυκόλης, θερμικών ρευστών και χημικών διαλυμάτων,
• εγκαταστάσεις πετροχημικών, ενέργειας, χαρτοβιομηχανίας, επεξεργασίας αποβλήτων και ειδικών ρευστών.

Αυτοματισμός

Η άνω σύνδεση ISO 5211 επιτρέπει τοποθέτηση πνευματικού ή ηλεκτρικού ενεργοποιητή. Για επιλογή ενεργοποιητή πρέπει να ληφθεί υπόψη η ροπή σε μέγιστη διαφορική πίεση και η διάταξη της οπής L.

FAQ

Μπορεί να χρησιμοποιηθεί για ρύθμιση παροχής;
Όχι ως κύρια λειτουργία. Είναι βαλβίδα απομόνωσης/εκτροπής ροής.

Πότε επιλέγεται σώμα 1.4408;
Σε διαβρωτικά ή καθαρά μέσα όπου απαιτείται ανοξείδωτη κατασκευή στα βρεχόμενα μέρη.
