Σφαιρικός κρουνός δύο τεμαχίων Valpres ANSI150 τύπος 762000

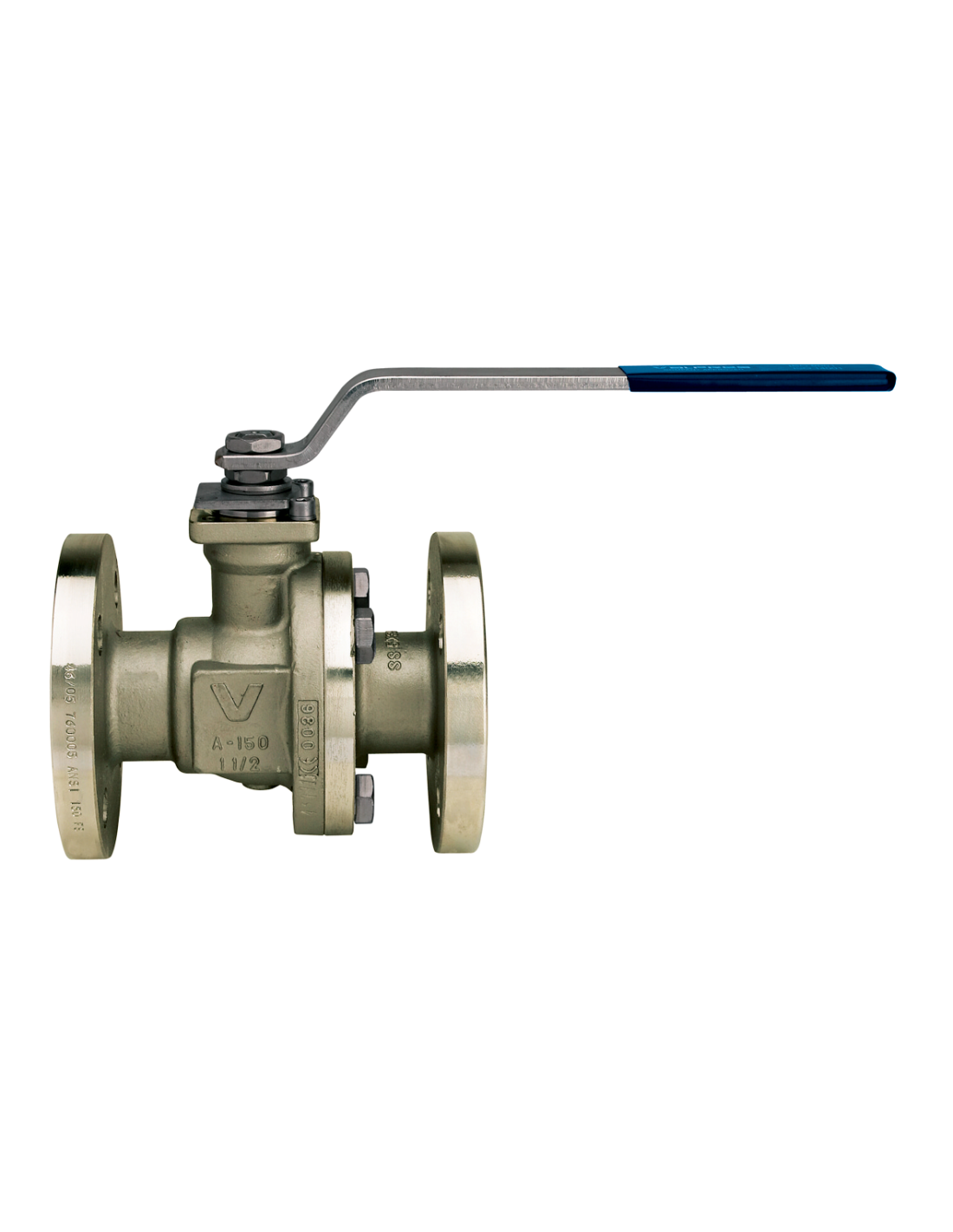

Valpres 762000 ANSI 150 σφαιρικός κρουνός split-body

Ο Valpres 762000 είναι φλαντζωτός σφαιρικός κρουνός δύο τεμαχίων για γραμμές ANSI 150 / PN20. Η βασική κατασκευή αφορά σώμα και άκρο σύνδεσης από ASTM A352 LCB, με σφαίρα A479 TP304 ή A351 CF8 και άξονα A479 TP304 ή 17-4 PH. Το εύρος λειτουργίας είναι -20°C έως +160°C και το κενό έως 10⁻³ torr.

Στεγανοποίηση

Η βαλβίδα χρησιμοποιεί έδρες PTFE, stem seat PTFE, thrust washer PTFE, Graphoil στον άξονα και στην έδρα σώματος, καθώς και O-ring FKM. Η διάταξη προορίζεται για απομόνωση on/off και όχι για συνεχή στραγγαλισμό.

Διαστάσεις και παροχή

Διατίθεται από DN15 έως DN300, με Kv από 19,2 έως 16805,6. Οι διαστάσεις DN250 και DN300 αναφέρονται ως trunnion και παραδίδονται χωρίς χειρολαβή.

Τυπικά μέσα

  • βιομηχανικό νερό
  • πεπιεσμένος αέρας
  • αδρανή αέρια
  • θερμικά υγρά συμβατά με PTFE
  • utility lines και process lines χαμηλότερης πίεσης

Αυτοματισμός

Προβλέπεται ISO πλατώ F04 έως F14, ανά DN, για πνευματικό ή ηλεκτρικό ενεργοποιητή.

Πιστοποιήσεις

Η σειρά αναφέρεται με TÜV SIL 3, Fire Safe EN ISO 10497 / API 607 και fugitive emissions test ISO 15848-1.

Τυποποίηση (Επιλογές)
  • DIN
  • ANSI
Σύνδεση (Επιλογές)
  • Φλαντζωτή
Υλικό Κατασκευής (Επιλογές)
  • ASTM A352 LCB
Ονομαστική Πίεση (Επιλογές)
  • PN 20

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

v-ball option
v-pack option
low-temp-40-eng-ONDEMAND

Technical specifications

760005

Temperature range: -20°C +160°C.

Vacuum: 10-3 torr.

PositionPart nameMaterialN.° pieces
1BODYA352-LCB1
2END CONNECTIONA352-LCB1
3BALLA479-TP304/A351-CF81
4STEMA479-TP304/17-4-PH1
5SCREWCARBON STEEL4-8-12
6NUTCARBON STEEL1-2
7SPRING WASHERCARBON STEEL2
890° STOPCARBON STEEL1
9PACKING GLANDA182-F3162
10STEM SEATPTFE1
11HANDLECARBON STEEL1
12STEM SEALGRAPHOIL1
13O-RINGFKM2
14THRUST WASHERPTFE1
15BODY SEATGRAPHOIL1
16BODY SEATPTFE1
17BALL SEATPTFE2
18SCREWCARBON STEEL2
19SCREWCARBON STEEL2
20BODY HANDLE DN150-200EN-GJL 2501
21Unscrewing growerA182-F3161
SIZEDNCODEDYZHILGPRACTEFØNBKvPNKg
1/2"15762000049060,54xØ1611,546,5108718813152198M10742-F04M519,2201,91
3/4"2076200005100704xØ16135311773,59313156198M10742-F04M535202,43
1"257620000611079,54xØ1614,559,512790,58917472,527,513M12850-F05M664,5203,70
1"1/2407620000812598,54xØ1617,5771651141332501063010M161050-F05M6174207,10
2"5076200010150120,54xØ1919,586178136,514432112238,518M201470-F07M8301,32010,80
3"**8076200014190152,54xØ192479,5203178,61733811514318M2418102-F10M10872,52021,60
4"10076200018230190,58xØ1924110229208,61873811654318M2418102-F10M101363,32030,40
6"15076200020280241,58xØ1925,51813943113057002456841M4230125-F10M123671,12078,00
8"20076200021345298,58xØ22292124574023487002886841M4230125-F12M126816,620124,60
10"*2507620007740536212xØ2632,2301,8533500--3538147M5238140-F14M1611170,720195,00
12"*30076200078485431,812xØ2633,8353,8610560--3848147M5238140-F14M1616805,620254,00

*TRUNNION supplied without handle.

**Art. 762000: body and closure A216-WCB. Temperature range: -10°C/-20°C +160°C.

Πιστοποιήσεις

TUV SIL 3 TUV SIL 3

FIRE-SAFE Acc. EN ISO 10497/API 607 FIRE-SAFE Acc. EN ISO 10497/API 607

F.E. TESTED ISO15848-1 F.E. TESTED ISO15848-1
