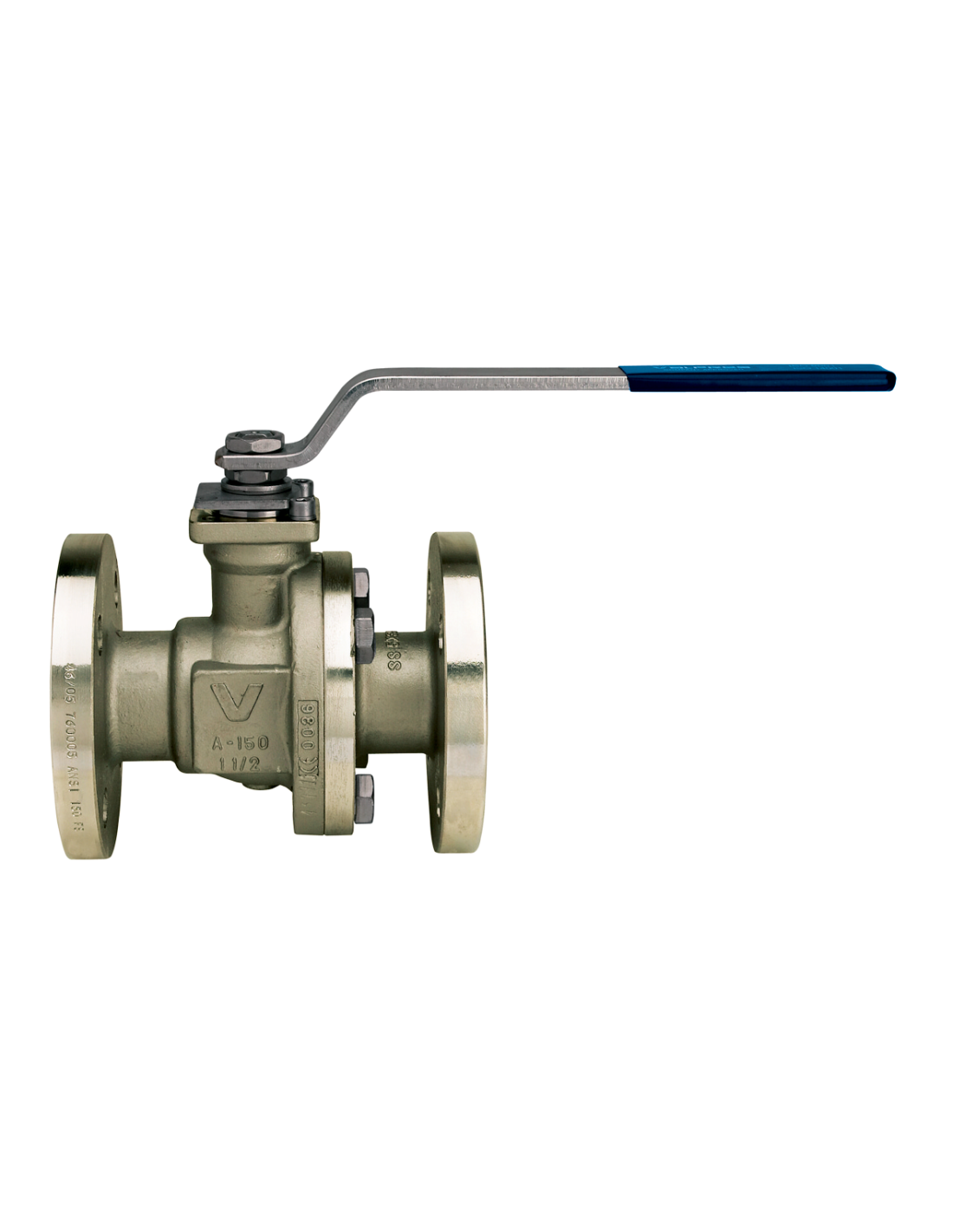

Σφαιρικός κρουνός δύο τεμαχίων Valpres ANSI300 τύπος 761031

Valpres 761031 ANSI 300 σφαιρικός κρουνός split-body

Ο Valpres 761031 είναι φλαντζωτός σφαιρικός κρουνός δύο τεμαχίων για γραμμές ANSI 300 / PN50. Η κατασκευή του βασίζεται σε σώμα ASTM A352 LCB, με σφαίρα A479 TP304 ή A351 CF8 και άξονα A479 TP304 ή 17-4 PH. Καλύπτει DN15–DN200, με θερμοκρασιακό εύρος -20°C έως +160°C και δυνατότητα κενού 10⁻³ torr.

Στεγανοποίηση και έδρες

Η στεγανοποίηση περιλαμβάνει έδρες σφαίρας PTFE με fiberglass, stem seat PTFE, thrust washer PTFE, Graphoil στον άξονα και στην έδρα σώματος, καθώς και O-ring FKM. Η διάταξη είναι κατάλληλη για απομόνωση ροής on/off και όχι για συνεχή ρύθμιση.

Τυπικές εφαρμογές

βιομηχανικό νερό και βοηθητικά δίκτυα
πεπιεσμένος αέρας και αδρανή αέρια
υγρά συμβατά με carbon steel / LCB και PTFE
εφαρμογές κενού
γραμμές διεργασίας ANSI 300

Επιλογή διαμέτρου

Τα διαθέσιμα Kv κυμαίνονται από 19,2 έως 6816,6. Στο DN200 αναφέρεται trunnion με Δp 25 bar, παράμετρος που πρέπει να ελέγχεται σε υψηλή διαφορική πίεση.

Αυτοματισμός και πιστοποιήσεις

Προβλέπεται πλατώ ISO F04 έως F12 για πνευματικό ή ηλεκτρικό ενεργοποιητή. Η σειρά φέρει TÜV SIL 3, Fire Safe κατά EN ISO 10497 / API 607 και δοκιμή fugitive emissions ISO 15848-1.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Valpres 252000 Catalogue

Περιγραφή

Technical specifications

Temperature range: -20°C +160°C.

Vacuum: 10-3 torr.

Position	Part name	Material	N.° pieces
1	BODY	A352-LCB	1
2	END CONNECTION	A352-LCB	1
3	BALL	A479-TP304/A351-CF8	1
4	STEM	A479-TP304/17-4-PH	1
5	SCREW	CARBON STEEL	4-8-12
6	NUT	CARBON STEEL	1-2
7	SPRING WASHER	CARBON STEEL	2
8	90° STOP	CARBON STEEL	1
9	PACKING GLAND	A182-F316	2
10	STEM SEAT	PTFE	1
11	HANDLE	CARBON STEEL	1
12	STEM SEAL	GRAPHOIL	1
13	O-RING	FKM	2
14	THRUST WASHER	PTFE	1
15	BODY SEAT	GRAPHOIL	1
16	BODY SEAT	PTFE	1
17	BALL SEAT	PTFE+FIBERGLASS	2
18	SCREW	CARBON STEEL	2
19	SCREW	CARBON STEEL	2
20	BODY HANDLE DN150	EN-GJL 250	1
21	UNSCREWING GROWER	A182-F316	1

SIZE	DN	CODE	D	Y	Z	H	I	L	G	R	P	A	C	T	E	F	ØN	B	Kv	PN	Kg
1/2"	15	76103104	95	66,5	4xØ16	14,5	61,5	140	85	131	88	52	19	8	M10	7	42-F05	M5	19,2	50	2,30
3/4"	20	76103105	115	82,5	4xØ19	16	61	152	78	131	93	56	19	8	M10	7	42-F04	M5	35	50	3,50
1"	25	76103106	125	89	4xØ20	17,5	70,5	165	96	174	109	72,5	27,5	13	M12	8	50-F05	M6	64,5	50	5,20
1"1/2	40	76103108	155	114,5	4xØ22	21	78,5	190	126	250	133	107	30	10	M16	10	50-F05	M6	174	50	10,00
2"	50	76103110	165	127	8xØ20	22,5	86	216	136,5	321	144	122	38,5	18	M20	14	70-F07	M8	301,3	50	12,00
3"	80	76103114	210	168,5	8xØ22	29	81	283	178,5	381	173	151	43	18	M24	18	102-F10	M10	872,5	50	27,00
4"	100	76103118	255	200	8xØ22	32	88,5	305	219	381	187	165	43	18	M24	18	102-F10	M10	1363,3	50	41,00
6"	150	76103120	320	270	12xØ23	37	172	403	306	700	305	245	68	41	M42	30	125-F12	M12	3671,1	50	93,00
8"*	200	76103121	381	330	12xØ26	41,5	251	502	410	700	348	288	68,5	41	M42	30	125-F12	M12	6816,6	25	151,00

*TRUNNION ∆p=25 bar

Πιστοποιήσεις

TUV SIL 3

FIRE-SAFE Acc. EN ISO 10497/API 607

F.E. TESTED ISO15848-1
