Σφαιρικός κρουνός δύο τεμαχίων Valpres PN16 σειρά 7650

Valpres 7650 PN16 σφαιρικός κρουνός split-body

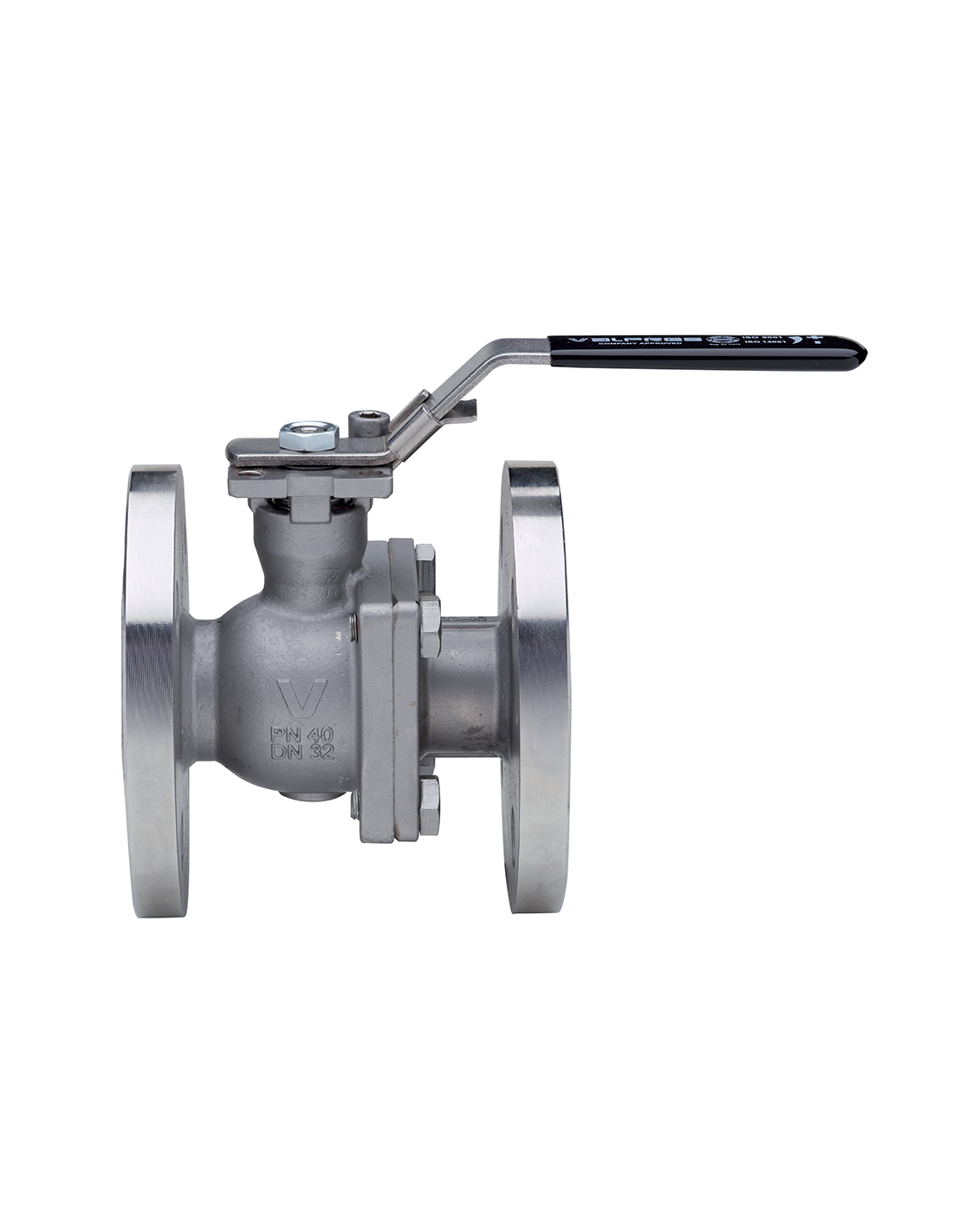

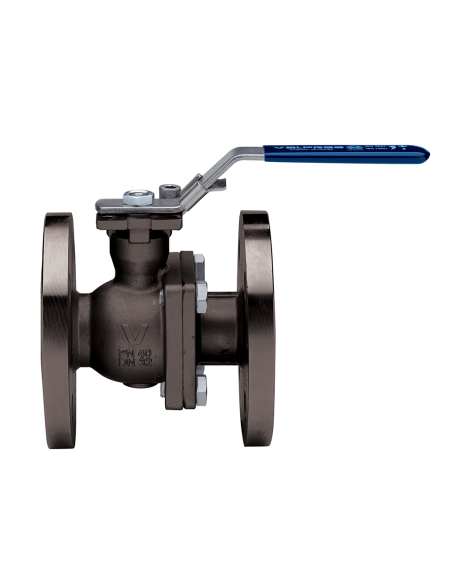

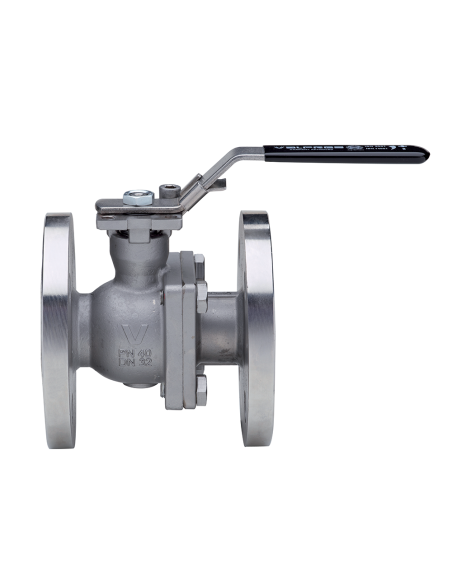

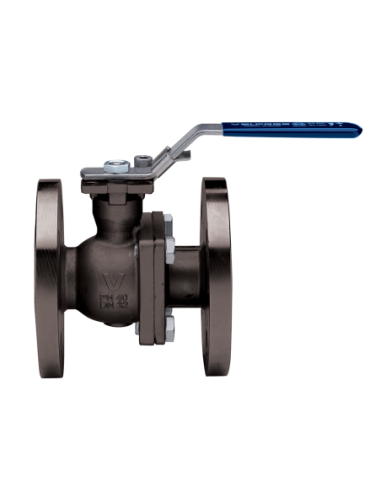

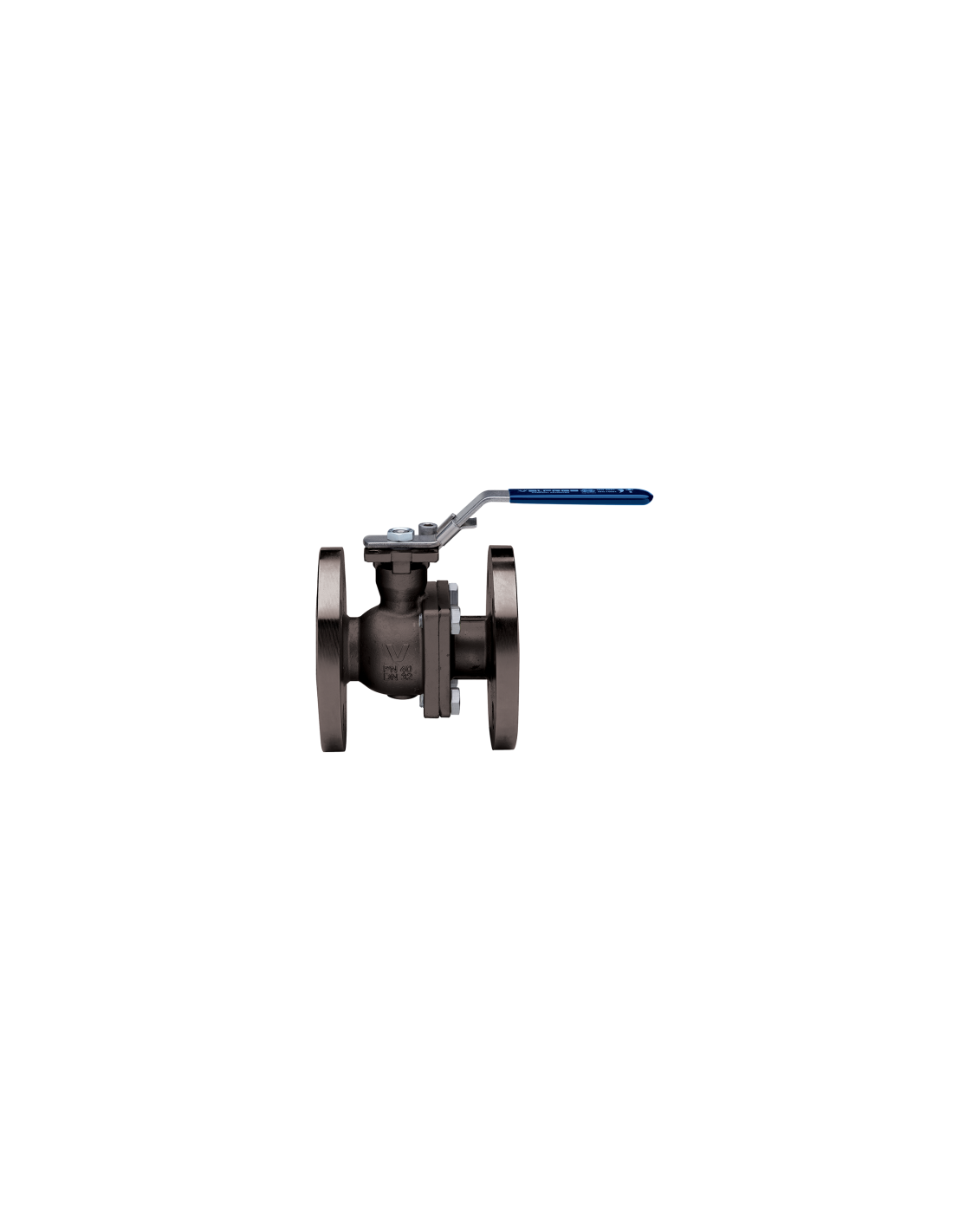

Ο Valpres 7650 είναι φλαντζωτός σφαιρικός κρουνός δύο τεμαχίων, DIN, για απομόνωση ροής σε βιομηχανικά δίκτυα PN16. Διατίθεται σε εκδόσεις 765000 ανοξείδωτη ASTM A351 CF8M και 765001 carbon steel ASTM A352 LCB. Θερμοκρασιακό εύρος: -20°C έως +160°C, με δυνατότητα κενού 10⁻³ torr.

Υλικά και στεγανοποίηση

Η βαλβίδα χρησιμοποιεί σφαίρα A479 TP316 / CF8M στην ανοξείδωτη έκδοση και A479 TP304 / CF8 στην έκδοση LCB. Οι έδρες είναι PTFE, με Graphoil και PTFE στην έδρα σώματος, stem seat Graphoil/PTFE, O-ring FKM και thrust washer PTFE.

Πεδίο εφαρμογής

• βιομηχανικό νερό και δίκτυα utilities
• πεπιεσμένος αέρας και αδρανή αέρια
• συμβατά χημικά μέσα
• γραμμές HVAC και θέρμανσης
• απομόνωση εξοπλισμού σε παραγωγικές εγκαταστάσεις

Διαστάσεις και επιλογή

Η σειρά καλύπτει DN15–DN100. Τα καταγεγραμμένα Kv κυμαίνονται από 64,5 έως 1363,3 για DN25–DN100. Στα DN25–DN50 αναφέρεται PN40, ενώ από DN65 έως DN100 PN16, άρα η επιλογή πρέπει να ελέγχεται ανά διάσταση και κωδικό.

Αυτοματισμός και πιστοποιήσεις

Προβλέπεται ISO πλατώ F05, F07 ή F10 ανά DN για πνευματικό ή ηλεκτρικό ενεργοποιητή. Η σειρά αναφέρεται με TÜV SIL 3 και Fire-Safe κατά EN ISO 10497 / API 607.
