Δύο τεμαχίων

Οι δίοδες σφαιρικές βάνες δύο τεμαχίων χρησιμοποιούνται κυρίως ως βάνες απομόνωσης σε βιομηχανικά δίκτυα υγρών, αερίων, ατμού χαμηλής/μέσης πίεσης, πεπιεσμένου αέρα, νερού διεργασίας, καυσίμων και χημικών μέσων. Η κατασκευή δύο τεμαχίων επιτρέπει συμπαγές σώμα με ευθύγραμμη ροή μέσω διάτρητης σφαίρας, περιορισμένη πτώση πίεσης στην πλήρως ανοικτή θέση και λειτουργία ¼ στροφής για γρήγορο άνοιγμα/κλείσιμο.

Η επιλογή γίνεται βάσει ονομαστικής πίεσης, θερμοκρασίας λειτουργίας, τύπου σύνδεσης και συμβατότητας υλικών με το μέσο. Διατίθενται εκτελέσεις πλήρους ή μειωμένης διατομής, με σπειρωτές, φλαντζωτές ή συγκολλητές συνδέσεις, σύμφωνα με απαιτήσεις DIN, ANSI/ASME, BSP, NPT, ISO 228 ή ISO 7, ανάλογα με τη σειρά. Οι κλάσεις πίεσης και οι θερμοκρασιακοί περιορισμοί πρέπει να επιβεβαιώνονται από τον συνδυασμό σώματος, έδρας και στεγανοποιητικών.

Σε εφαρμογές βιομηχανίας επιλέγονται σώματα από ορείχαλκο, ανθρακούχο χάλυβα, ανοξείδωτο χάλυβα ή χυτοχάλυβα, ενώ οι έδρες PTFE, RPTFE, TFM, PEEK ή μεταλλικές έδρες καθορίζουν τη στεγανότητα, τη ροπή χειρισμού, την αντοχή σε θερμοκρασία και τη συμπεριφορά σε διαβρωτικά ή ελαφρώς φορτισμένα μέσα. Για αυτοματισμό εξετάζεται η ύπαρξη βάσης ISO 5211 και η απαιτούμενη ροπή ενεργοποιητή στη μέγιστη διαφορική πίεση.

Οι βάνες αυτού του τύπου δεν προορίζονται για συνεχή ρύθμιση παροχής, καθώς η μερική λειτουργία μπορεί να προκαλέσει φθορά στις έδρες και αυξημένο κίνδυνο διαρροής. Κατά τη συντήρηση αξιολογούνται η κατάσταση του στυπιοθλίπτη, η διαρροή από τον άξονα, η φθορά εδρών και η καθαρότητα της κοιλότητας της σφαίρας, ιδιαίτερα σε δίκτυα με θερμικούς κύκλους, συμπυκνώματα ή μέσα με στερεά σωματίδια.

Διαθέσιμες επιλογές ανά υλικό σώματος
Σφαιρικός κρουνός IPC PN16 τύπος 150 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός IPC PN16 τύπος 150

Ball Valve PN16 - Type 150 | ICP
ICP Valves
Σφαιρικός κρουνός PN16 ICP τύπος 150 Σφαιρικός κρουνός δύο τεμαχίων, πλήρους διατομής, με φλαντζωτά άκρα PN16 για βιομηχανικά δίκτυα απομόνωσης. Η κατασκευή είναι split body με floating ball και καλύπτει μεγέθη DN15–DN200. Χρησιμοποιείται κυρίως ως βαλβίδα on/off, όχι ως στοιχείο συνεχούς ρύθμισης παροχής. Κατασκευή και υλικά Σώμα και σύνδεσμος σώματος:...
Περισσότερα
Σφαιρικός κρουνός IPC PN16/40 τύπος 154/156 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός IPC PN16/40 τύπος 154/156

Ball Valve PN16/40 - Type 154/156 | ICP
ICP Valves
Σφαιρικός Κρουνός PN16/40 Τύπου 154/156 Ο σφαιρικός κρουνός τύπου 154/156 είναι βαλβίδα απομόνωσης δύο τεμαχίων (two-piece) πλήρους διατομής (full bore), σχεδιασμένη για βιομηχανικές εγκαταστάσεις όπου απαιτείται ελάχιστη απώλεια πίεσης και αξιόπιστη απομόνωση της γραμμής. Διατίθεται με φλαντζωτές συνδέσεις σύμφωνα με DIN και καλύπτει κλάσεις πίεσης PN40...
Περισσότερα
Σφαιρικός κρουνός IPC PN16/40 τύπος 254/256 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός IPC PN16/40 τύπος 254/256

Ball Valve PN16/40 - Type 254/256 | ICP
ICP Valves
Σφαιρικός Κρουνός PN63 για Δίκτυα Αερίων Τύπου 2001 IMF-S/SN Ο σφαιρικός κρουνός τύπου 2001 IMF-S/SN είναι βαλβίδα απομόνωσης πλήρους διατομής (full bore), σχεδιασμένη για δίκτυα φυσικού αερίου, LPG και λοιπών βιομηχανικών αερίων. Η κατασκευή του καλύπτει απαιτήσεις υψηλής στεγανότητας και ασφαλούς λειτουργίας σε εγκαταστάσεις διανομής και μεταφοράς...
Περισσότερα
Σφαιρικός κρουνός IPC PN63 (Gas) τύπος 2001-IMF/S/SN | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός IPC PN63 (Gas) τύπος 2001-IMF/S/SN

Ball valve PN63 (Gas) - Type 2001-IMF/S/SN
ICP Valves
Σφαιρικός Κρουνός PN63 για Εφαρμογές Αερίων Τύπου 2001-IMF/S/SN Ο τύπος 2001-IMF/S/SN είναι σφαιρικός κρουνός 2 τεμαχίων (two-piece design) πλήρους διατομής (full bore), σχεδιασμένος για απομόνωση δικτύων αερίων σε βιομηχανικές εγκαταστάσεις. Διατίθεται με σπειρώματα BSP ή NPT και ονομαστική πίεση λειτουργίας PN63 (1000 WOG). Τεχνικά Χαρακτηριστικά...
Περισσότερα
Σφαιρικός κρουνός IPC Class 150/300 τύπος 315/330/415/430 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός IPC Class 150/300 τύπος 315/330/415/430

Ball Valve Class 150/300 - Type 315/330/415/430 | ICP
ICP Valves
Σφαιρικός κρουνός IPC Class 150/300 τύπου 315/330/415/430 Διμερής σφαιρικός κρουνός πλήρους διατομής για απομόνωση γραμμών σε βιομηχανικά δίκτυα υγρών και αερίων. Διατίθεται με φλαντζωτή σύνδεση ANSI, κλάσεις πίεσης 150 lbs και 300 lbs, σε διαστάσεις 1/2" έως 8". Κατασκευή και υλικά Το σώμα διατίθεται σε ASTM A216 WCB για εφαρμογές ανθρακούχου χάλυβα και...
Περισσότερα
Σφαιρικός κρουνός JC PN16/40 τύπος 316/340 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 316/340

Ball Valve PN16/40 - Type 316/340 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 316/340 PN16/40 Διμερής σφαιρικός κρουνός πλήρους διατομής, με φλαντζωτά άκρα DIN, για βιομηχανική απομόνωση σε γραμμές υγρών και αερίων. Διατίθεται σε PN 16 και PN 40, με σώμα από 1.0619 ή 1.4408 και έδρα PTFE. Κατασκευή Split body, full bore Φλαντζωτή σύνδεση Blowout-proof stem Αντιστατική διάταξη Οπή εξισορρόπησης πίεσης...
Περισσότερα
Σφαιρικός κρουνός JC Class 150/300 τύπος 515/530 FB | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC Class 150/300 τύπος 515/530 FB

Ball Valve Class 150/300 - Type 515/530 FB | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 515/530 FB Class 150/300 Διμερής σφαιρικός κρουνός full bore με φλαντζωτά άκρα ANSI, για απομόνωση ροής σε βιομηχανικές γραμμές υγρών και αερίων. Διατίθεται σε Class 150 και Class 300, με σώμα ASTM A216 WCB, ASTM A351 CF8M ή ASTM A352 LCC και έδρα PTFE. Κατασκευαστικά χαρακτηριστικά Split body, full bore Blowout-proof stem...
Περισσότερα
Σφαιρικός κρουνός JC PN16/40 τύπος 516/540 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 516/540

Ball Valve PN16/40 - Type 516/540 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 516/540 PN16/40 Διμερής σφαιρικός κρουνός full bore με φλαντζωτά άκρα DIN, για απομόνωση ροής σε βιομηχανικές γραμμές υγρών, αερίων και ατμού. Διατίθεται σε PN 16 και PN 40, με σώμα 1.0619 ή 1.4408 και έδρα PTFE. Κατασκευή Split body, full bore Φλαντζωτή σύνδεση DIN Blowout-proof stem Αντιστατική διάταξη μη αφαιρούμενου τύπου...
Περισσότερα
Σφαιρικός κρουνός JC PN16/40 τύπος 516Q/540Q/316Q/340Q | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 516Q/540Q/316Q/340Q

Ball Valve PN16/40 - Type 516Q/540Q/316Q/340Q | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 516Q/540Q/316Q/340Q PN16/40 Διμερής σφαιρικός κρουνός full bore με φλαντζωτά άκρα DIN, για απομόνωση σε βιομηχανικά δίκτυα υγρών, αερίων και ειδικών ρευστών. Διατίθεται σε PN 16 και PN 40, με σώμα 1.0619 ή 1.4408 και έδρα TFM-1600. Κατασκευή Split body Πλήρης διατομή ροής Φλαντζωτή σύνδεση Blowout-proof stem Μη αφαιρούμενη...
Περισσότερα
Σφαιρικός κρουνός JC Class 600 τύπος 560/560 B | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC Class 600 τύπος 560/560 B

Ball Valve Class 600 - Type 560/560 B | JC
JC Valves
Σφαιρικός κρουνός JC Class 600 τύπος 560/560 B Σφαιρικός κρουνός 2 οδών, φλαντζωτός ANSI, για απομόνωση γραμμών υψηλότερης πίεσης σε βιομηχανικά δίκτυα. Η σειρά 560/560 B διατίθεται σε Class 600, με σώμα ASTM A216 WCB, ASTM A351 CF8M ή ASTM A352 LCC και έδρα Nylon. Κατασκευή Σύνδεση: φλαντζωτή ANSI Pressure class: 600 lbs Υλικά σώματος: WCB, CF8M, LCC...
Περισσότερα
Σφαιρικός κρουνός JC PN63/100 τύπος 563/599 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN63/100 τύπος 563/599

Ball Valve PN63/100 - Type 563/599 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 563/599 PN63/100 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτή σύνδεση DIN για γραμμές υψηλής πίεσης. Διατίθεται σε PN 63 και PN 100, με σώμα S.S. 316L, ASTM A105N ή ASTM A352 LF2 και έδρα RPTFE. Κατασκευή Πλήρης διατομή ροής Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης πίεσης στην...
Περισσότερα
Σφαιρικός κρουνός JC Class 900/1500 τύπος 590/550 B | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC Class 900/1500 τύπος 590/550 B

Ball Valve Class 900/1500 - Type 590/550 B | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 590/550 B Class 900/1500 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτά άκρα ANSI για γραμμές υψηλής πίεσης. Διατίθεται σε Class 900 και Class 1500, με σώμα S.S. 316L, ASTM A105N ή ASTM A352 LF2 και έδρα Devlon. Κατασκευή Πλήρης διατομή ροής Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης...
Περισσότερα
Σφαιρικός κρουνός JC Class 600 τύπος 660 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC Class 600 τύπος 660

Ball Valve Class 600 - Type 660 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 660 Class 600 Σφαιρικός κρουνός 2 οδών, end entry, reduced bore, με φλαντζωτά άκρα ANSI για απομόνωση γραμμών υψηλής πίεσης. Διατίθεται σε Class 600, με σώμα ASTM A216 WCB, ASTM A351 CF8M ή ASTM A352 LCC και έδρα Nylon. Κατασκευή Reduced bore Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης πίεσης στην...
Περισσότερα

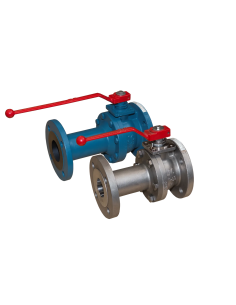

Σφαιρικός κρουνός JC PN16/40 τύπος 3316/3340 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 3316/3340

Ball Valve PN16/40 - Type 3316/3340 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 3316/3340 PN16/40 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτή σύνδεση DIN. Διατίθεται σε PN 16 και PN 40, με σώμα 1.0619 ή 1.4408 και έδρα AISI 316 + TCC. Κατασκευή Πλήρης διατομή ροής Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης πίεσης κοιλότητας Live-loaded packing Φλαντζωτά άκρα...
Περισσότερα

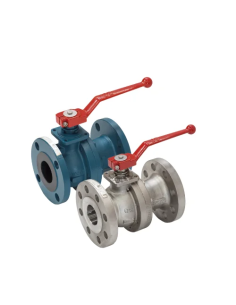

Σφαιρικός κρουνός JC Class 150/300 τύπος 3515/3530 FB | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC Class 150/300 τύπος 3515/3530 FB

Ball Valve Class 150/300 - Type 3515/3530 FB | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 3515/3530 FB Class 150/300 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτή σύνδεση ANSI. Διατίθεται σε Class 150 και Class 300, με σώμα ASTM A216 WCB ή ASTM A351 CF8M και έδρα Aflas με μεταλλική έδρα. Κατασκευή Πλήρης διατομή ροής Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης πίεσης...
Περισσότερα

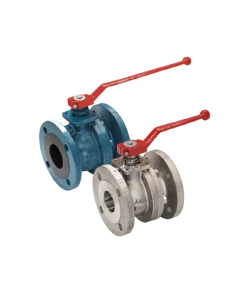

Σφαιρικός κρουνός JC PN16/40 τύπος 3516/3540 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 3516/3540

Ball Valve PN16/40 - Type 3516/3540 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 3516/3540 PN16/40 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτά άκρα DIN. Διατίθεται σε PN 16 και PN 40, με σώμα 1.0619 ή 1.4408 και μεταλλική έδρα AISI 316 + TCC. Κατασκευή Πλήρης διατομή ροής Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης πίεσης κοιλότητας Live-loaded packing Φλαντζωτή...
Περισσότερα
Σφαιρικός κρουνός JC Class 150/300 Guided Ball τύπος 1515/1530 FB | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC Class 150/300 Guided Ball τύπος 1515/1530 FB

Ball Valve Class 150/300 Guided Ball - Type 1515/1530 FB | JC
JC Valves
Σφαιρικός κρουνός JC 1515/1530 FB Guided Ball Class 150/300 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτά άκρα ANSI και καθοδηγούμενη σφαίρα για απομόνωση ροής σε βιομηχανικά δίκτυα υγρών και αερίων. Διατίθεται σε Class 150 και Class 300, με σώμα ASTM A216 WCB, ASTM A351 CF8M ή ASTM A352 LCC και έδρα PTFE. Κατασκευή Full bore για...
Περισσότερα
Σφαιρικός κρουνός JC PN16/40 τύπος 1516/1540 | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός JC PN16/40 τύπος 1516/1540

Ball Valve PN16/40 - Type 1516/1540 | JC
JC Valves
Σφαιρικός κρουνός JC τύπος 1516/1540 PN16/40 Σφαιρικός κρουνός 2 οδών, split body, full bore, με φλαντζωτά άκρα DIN. Διατίθεται σε PN 16 και PN 40, με σώμα 1.0619 ή 1.4408 και έδρα PTFE. Κατασκευή Πλήρης διατομή ροής Blowout-proof stem Μη αφαιρούμενη αντιστατική διάταξη Οπή εξισορρόπησης πίεσης στην κοιλότητα Live-loaded packing Φλαντζωτή σύνδεση DIN...
Περισσότερα
Σφαιρικός Κρουνός 2 τεμαχίων Comeval σειρά UNIFLOW τύπος BV2 | Φιλιππόπουλος α.ε.

Σφαιρικός Κρουνός 2 τεμαχίων Comeval σειρά UNIFLOW τύπος BV2

Ball Valve 2 Pieces - UNIFLOW Fig. BV2 | Comeval
Comeval
Σφαιρικός κρουνός Comeval UNIFLOW Fig. BV2 Σφαιρικός κρουνός 2 τεμαχίων, floating ball, split body, από ανοξείδωτο χάλυβα ASTM A351 CF8M. Προορίζεται για απομόνωση ροής σε process και βοηθητικά δίκτυα. Διατίθεται σε PN 63, με χειρισμό μέσω μοχλού. Κατασκευή Σώμα: investment casting stainless steel CF8M Έδρα: PTFE Σύνδεση: BSP, NPT ή ISO 228-1 Τυποποίηση:...
Περισσότερα
Σφαιρικός Κρουνός 2 τεμαχίων Comeval σειρά UNIFLOW τύπος BV2MD | Φιλιππόπουλος α.ε.

Σφαιρικός Κρουνός 2 τεμαχίων Comeval σειρά UNIFLOW τύπος BV2MD

Ball Valve 2 Pieces - UNIFLOW Fig. BV2MD | Comeval
Comeval
Σφαιρικός κρουνός Comeval UNIFLOW Fig. BV2MD Σφαιρικός κρουνός 2 τεμαχίων, floating ball, split body, από ανοξείδωτο CF8M, για απομόνωση ροής σε δίκτυα process. Η έκδοση BV2MD διαθέτει direct mounting σχεδιασμό για χειροκίνητο χειρισμό, μειωτήρα ή πνευματικό/ηλεκτρικό ενεργοποιητή. Κατασκευή Σώμα: ASTM A351 CF8M Έδρα: PTFE Σύνδεση: BSP, NPT ή ISO 228-1...
Περισσότερα
Σφαιρικός Κρουνός Comeval σειρά UNIFLOW τύπος BF | Φιλιππόπουλος α.ε.

Σφαιρικός Κρουνός Comeval σειρά UNIFLOW τύπος BF

Ball Valve - UNIFLOW Fig. BF | Comeval
Comeval
Σφαιρικός κρουνός Comeval UNIFLOW Fig. BF Floating σφαιρικός κρουνός, split body, διπλής κατεύθυνσης, για απομόνωση ροής σε δίκτυα διεργασίας, βιομηχανικά δίκτυα και βοηθητικές εγκαταστάσεις. Διατίθεται με φλαντζωτά άκρα ANSI και Class 150, 300 ή 600. Υλικά κατασκευής ASTM A105, ASTM A216 WCB ASTM A182 F304 / F316 ASTM A351 CF8 / CF8M / CF3 / CF3M ASTM...
Περισσότερα
Σφαιρικός Κρουνός Comeval σειρά UNIFLOW τύπος BV422 | Φιλιππόπουλος α.ε.

Σφαιρικός Κρουνός Comeval σειρά UNIFLOW τύπος BV422

Ball Valve - UNIFLOW Fig. BV422 | Comeval
Comeval
Σφαιρικός κρουνός Comeval UNIFLOW Fig. BV422 Σφαιρικός κρουνός 2 οδών, 2 τεμαχίων, floating ball, από ανοξείδωτο χάλυβα ASTM A351 CF8M, για απομόνωση ροής σε βιομηχανικά δίκτυα και εφαρμογές διεργασίας. Η σειρά BV422 διαθέτει θηλυκά σπειρωτά άκρα και σχεδιασμό πλήρους διατομής για περιορισμό των απωλειών πίεσης. Κατασκευή Σώμα: ASTM A351 CF8M Σφαίρα:...
Περισσότερα
Σφαιρικός Κρουνός Comeval σειρά UNIFLOW τύπος BV4M | Φιλιππόπουλος α.ε.

Σφαιρικός Κρουνός Comeval σειρά UNIFLOW τύπος BV4M

Ball Valve - UNIFLOW Fig. BV4M | Comeval
Comeval
Σφαιρικός κρουνός Comeval UNIFLOW Fig. BV4M Floating σφαιρικός κρουνός split body, με φλαντζωτά άκρα και direct mounting διάταξη για χειροκίνητη ή αυτοματοποιημένη λειτουργία απομόνωσης. Κατασκευάζεται από ανοξείδωτο investment casting steel 316, με έδρα PTFE και διπλής κατεύθυνσης λειτουργία. Κατασκευή Σύνδεση: φλαντζωτή Τυποποίηση: DIN ή ANSI Υλικά...
Περισσότερα

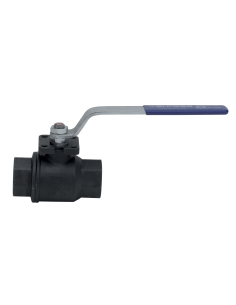

Σφαιρικός κρουνός δύο τεμαχίων Valpres σειρά 7000 Carbon Steel | Φιλιππόπουλος α.ε.

Σφαιρικός κρουνός δύο τεμαχίων Valpres σειρά 7000 Carbon Steel

Carbon Steel 2 Piece Ball Valves - 7000 Series | Valpres
Valpres S.R.L.
Σφαιρικός κρουνός Valpres 7000 Carbon Steel Σφαιρικός κρουνός 2 τεμαχίων για απομόνωση ροής σε δίκτυα μικρών διατομών με σπειρωτή σύνδεση. Η σειρά 7000 διατίθεται σε A352 LCB, με σφαίρα και στέλεχος από ανοξείδωτο χάλυβα A479 TP304 / CF8. Τεχνικά χαρακτηριστικά Διατομές: 1/4”–2” Πίεση: PN64 Συνδέσεις: NPT ή ISO 7 Rp Θερμοκρασία: -20°C έως +160°C Vacuum:...
Περισσότερα
