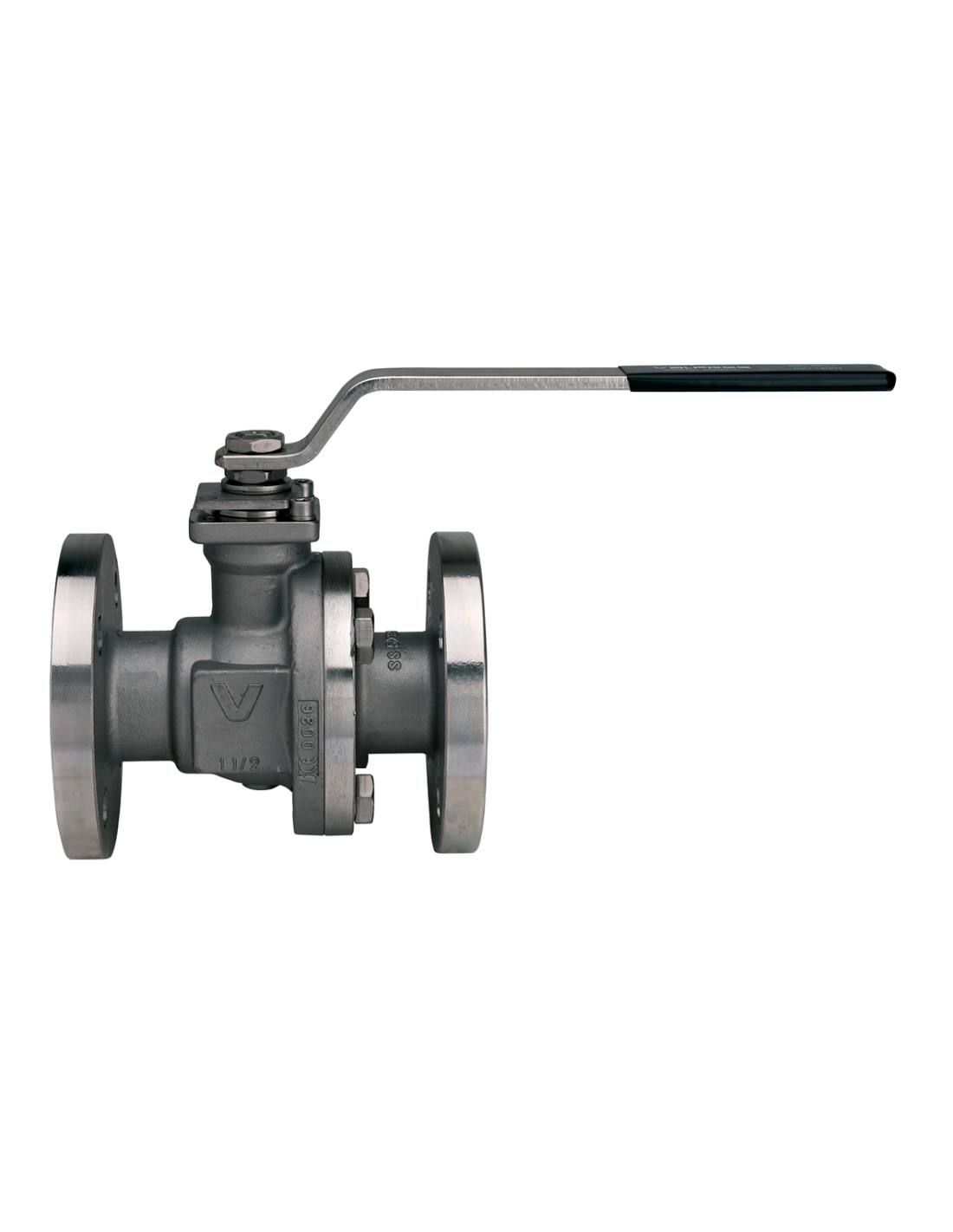

Σφαιρικός κρουνός δύο τεμαχίων Valpres ANSI300 τύπος 761030

Valpres 761030 ANSI 300 σφαιρικός κρουνός split-body

Ο Valpres 761030 είναι φλαντζωτός σφαιρικός κρουνός δύο τεμαχίων, ανοξείδωτης κατασκευής ASTM A351 CF8M, για βιομηχανική απομόνωση ροής σε γραμμές ANSI 300. Καλύπτει διαστάσεις DN15–DN200, με πίεση έως PN50 και θερμοκρασιακό εύρος -20°C έως +160°C. Υποστηρίζει λειτουργία σε κενό έως 10⁻³ torr.

Υλικά κατασκευής

• Σώμα / άκρο σύνδεσης: ASTM A351 CF8M
• Σφαίρα: A479 TP316 ή CF8M
• Άξονας: A479 TP316 ή 17-4 PH
• Μοχλός / gland: A182 F316
• Έδρες σφαίρας: PTFE με fiberglass

Στεγανοποίηση

Η στεγανοποίηση περιλαμβάνει PTFE στον άξονα, Graphoil, O-ring FKM και thrust washer PTFE. Η έδρα σώματος συνδυάζει PTFE και Graphoil. Η διάταξη είναι κατάλληλη για απομονωτική λειτουργία on/off, με έλεγχο διαρροών από άξονα και σύνδεση σώματος.

Τυπικά μέσα

• βιομηχανικό νερό
• αέρας και τεχνικά αέρια
• χημικά συμβατά με CF8M και PTFE
• βοηθητικά κυκλώματα διεργασιών
• εφαρμογές κενού

Επιλογή DN και πίεσης

Η σειρά διαθέτει Kv από 19,2 έως 6816,6. Στο DN200 αναφέρεται trunnion κατασκευή με Δp 25 bar, στοιχείο που πρέπει να λαμβάνεται υπόψη σε επιλογές με υψηλή διαφορική πίεση.

Αυτοματισμός

Περιλαμβάνει πλατώ ISO F04 έως F12, ανά διάσταση, για πνευματικό ή ηλεκτρικό ενεργοποιητή on/off.

Πιστοποιήσεις

Η σειρά αναφέρεται με δοκιμή fugitive emissions κατά ISO 15848-1, χρήσιμη σε εγκαταστάσεις όπου απαιτείται περιορισμός εκπομπών από τον άξονα.
