Ναυτικός κάδος καθίζησης για φίλτρανση θαλασσινού νερού κατά DIN

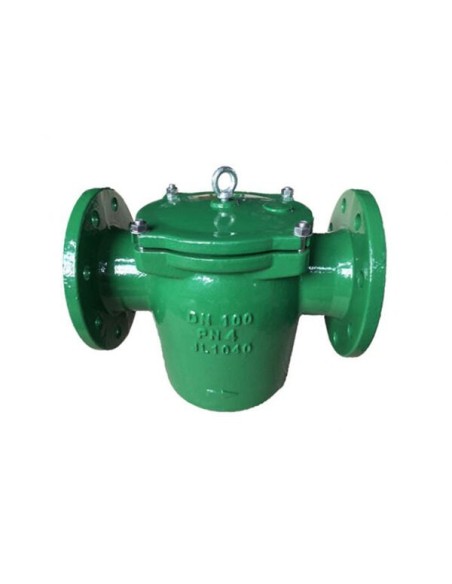

Ναυτικός κάδος καθίζησης χυτοσιδηρός DIN

Κάδος καθίζησης για φίλτρανση θαλασσινού νερού σε ναυτιλιακές σωληνώσεις, με κατασκευή κατά DIN 87151E, face-to-face κατά DIN 87151, φλάντζες EN 1092-2 PN10, πίεση λειτουργίας PN4 και έλεγχο κατά EN 12266-1. Η καταχώριση καλύπτει διαστάσεις DN40 έως DN400.

Εφαρμογή στο δίκτυο

Τοποθετείται σε γραμμές seawater service, cooling water, ballast ή βοηθητικά κυκλώματα μηχανοστασίου, πριν από αντλίες, εναλλάκτες, ψυγεία και εξοπλισμό που επηρεάζεται από άμμο, σκουριά, οργανικά κατάλοιπα ή στερεά σωματίδια.

Η ευθύγραμμη διάταξη χρησιμοποιείται όταν η σωλήνωση δεν απαιτεί αλλαγή κατεύθυνσης στο σημείο φίλτρανσης. Για εγκαταστάσεις με αλλαγή ροής 90° εξετάζεται γωνιακός κάδος.

Υλικά κατασκευής

• Σώμα: Cast Iron GG25
• Κάλυμμα: Cast Iron GG25
• Στοιχείο φίλτρανσης: Stainless Steel SS316
• Παρέμβυσμα: NBR
• Κοχλίες: Stainless Steel A2-70
• Τάπα αποστράγγισης: Brass
• Lifting lug: Steel

Στοιχείο φίλτρανσης

Το mesh αναφέρεται ως 5 mm square για DN40–DN65 και 8 mm square για DN80–DN400, με διάκενο 4 mm μεταξύ οπών. Η επιλογή διατομής πρέπει να λαμβάνει υπόψη παροχή, επιτρεπόμενη πτώση πίεσης και ρυθμό συσσώρευσης στερεών.

Κριτήρια επιλογής και συντήρηση

Πριν την προμήθεια ελέγχονται DN, φλάντζες PN10, πίεση λειτουργίας έναντι PN4, πρόσβαση στο κάλυμμα, υλικό παρεμβύσματος και θέση αποστράγγισης.

Σε περιοδική επιθεώρηση ελέγχονται διαφορική πίεση, καθαρότητα screen, στεγανότητα καλύμματος, κατάσταση NBR gasket, διάβρωση σώματος GG25 και λειτουργία της brass drain plug.

FAQ

Είναι βαλβίδα απομόνωσης;
Όχι. Είναι κάδος καθίζησης / φίλτρο γραμμής.

Για ποιο μέσο προορίζεται;
Για θαλασσινό νερό σε ναυτιλιακά βοηθητικά δίκτυα.

Τι πρέπει να επιβεβαιωθεί στην εγκατάσταση;
Φορά ροής, πρόσβαση καθαρισμού, φλάντζες EN 1092-2 PN10 και πίεση λειτουργίας.
