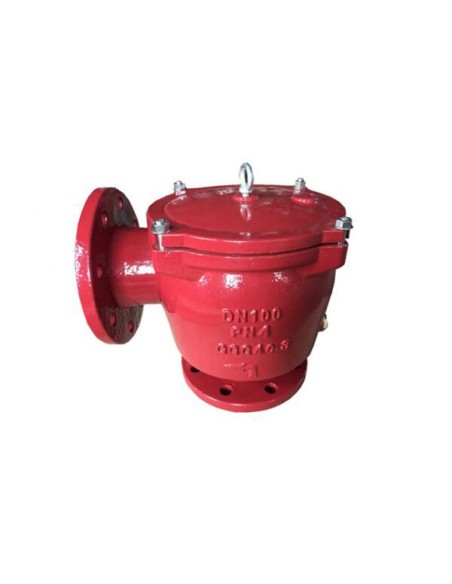

Ναυτικός κάδος καθίζησης γωνιακός για φίλτρανση θαλασσινού νερού κατά DIN

Ναυτικός κάδος καθίζησης γωνιακός DIN

Γωνιακός κάδος καθίζησης για φίλτρανση θαλασσινού νερού σε ναυτιλιακές σωληνώσεις. Η κατασκευή δηλώνεται κατά DIN 87151E, με face-to-face κατά DIN 87151, φλάντζες κατά EN 1092-2 PN10, πίεση λειτουργίας PN4 και έλεγχο κατά EN 12266-1.

Ρόλος στο δίκτυο

Τοποθετείται σε γραμμές seawater service, cooling water, ballast ή βοηθητικά κυκλώματα μηχανοστασίου, πριν από αντλίες, εναλλάκτες, ψυγεία ή βαλβίδες ελέγχου. Η γωνιακή διάταξη συνδυάζει αλλαγή κατεύθυνσης ροής και συγκράτηση στερεών σε ένα εξάρτημα.

Υλικά κατασκευής

• Σώμα: Cast Iron GG25
• Κάλυμμα: Cast Iron GG25
• Στοιχείο φίλτρανσης: Stainless Steel SS316
• Παρέμβυσμα: NBR
• Κοχλίες: Stainless Steel A2-70
• Τάπα αποστράγγισης: Brass

Στοιχείο φίλτρανσης

Το mesh αναφέρεται ως 5 mm square για DN40–DN65 και 8 mm square για DN80–DN400, με διάκενο 4 mm μεταξύ οπών. Η επιλογή DN και mesh πρέπει να συσχετίζεται με την παροχή, την επιτρεπόμενη πτώση πίεσης και το είδος στερεών στο θαλασσινό νερό.

Κριτήρια επιλογής

Πριν την προμήθεια επιβεβαιώνονται DN, φλάντζες EN 1092-2 PN10, πίεση συστήματος έναντι PN4, θέση καθαρισμού, πρόσβαση στο κάλυμμα, υλικό παρεμβύσματος NBR και συμβατότητα με το P&ID του πλοίου.

Συντήρηση

Σε επιθεώρηση ελέγχονται η διαφορική πίεση, η καθαρότητα του SS316 screen, η στεγανότητα καλύμματος, η κατάσταση του NBR gasket, η διάβρωση στο σώμα GG25 και η λειτουργία της brass drain plug.

FAQ

Είναι βαλβίδα απομόνωσης;
Όχι. Είναι κάδος καθίζησης / φίλτρο γραμμής.

Για ποιο μέσο προορίζεται;
Για θαλασσινό νερό σε ναυτιλιακά δίκτυα.

Τι πρέπει να ελεγχθεί στην εγκατάσταση;
Φορά ροής, πρόσβαση καθαρισμού, φλάντζες PN10 και πίεση λειτουργίας.
