Ανταλλακτικοί οπτικοί δείκτες Noris κατά DIN 8902

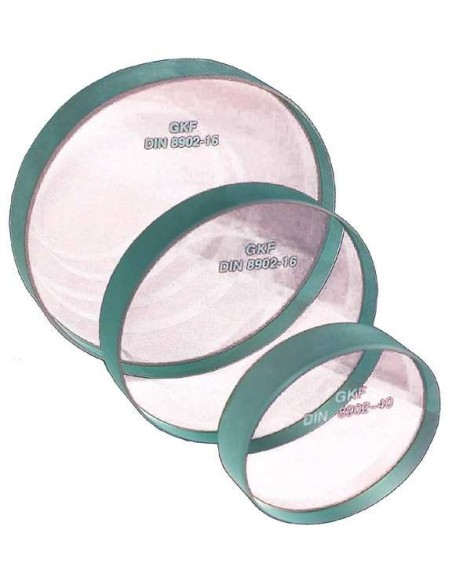

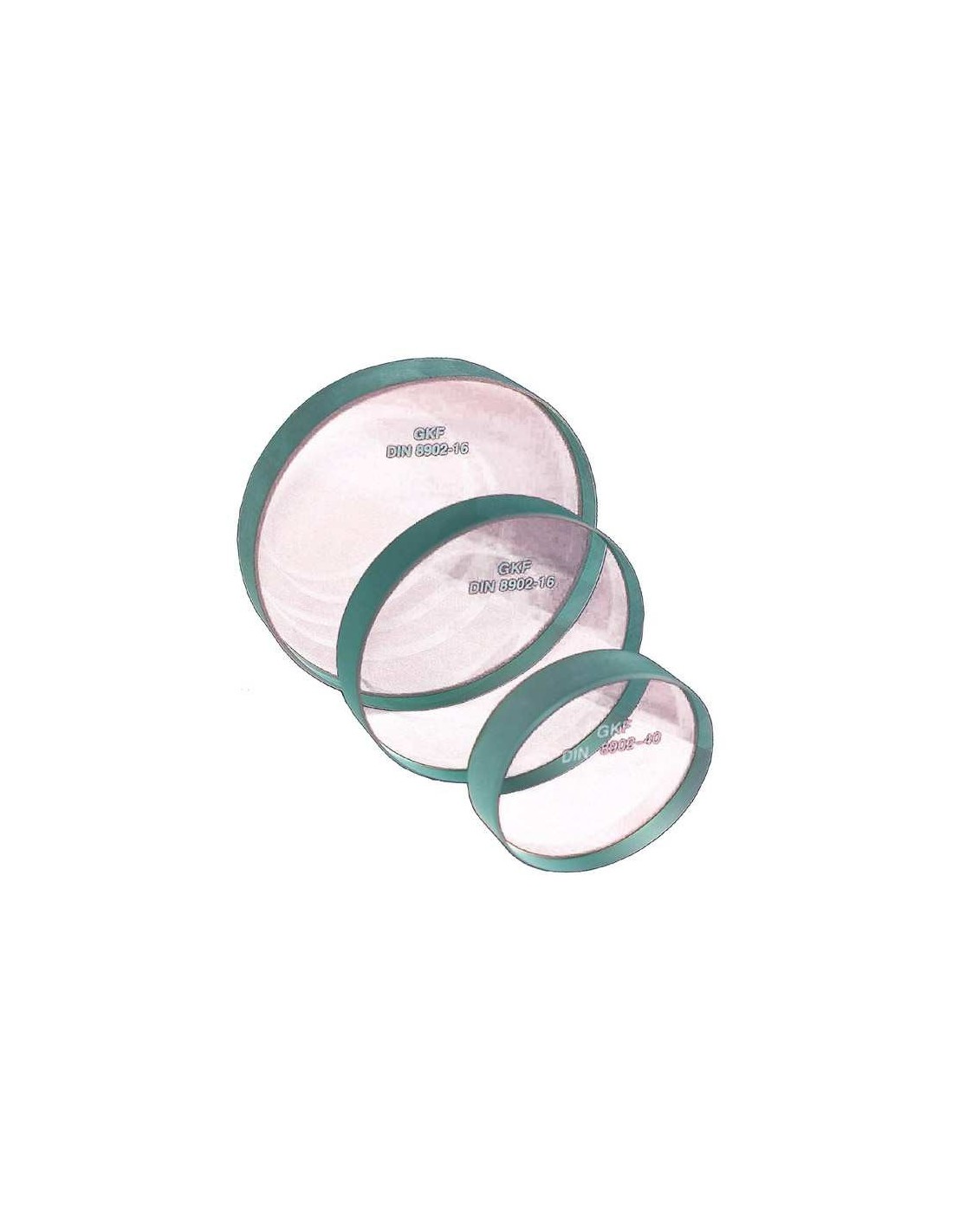

NORIS DIN 8902 – στρογγυλές πλάκες soda-lime για οπτικούς δείκτες

Οι πλάκες NORIS DIN 8902 είναι στρογγυλά γυαλιά παρατήρησης από ειδικά σκληρυμένο, λειασμένο και στιλβωμένο soda-lime glass. Χρησιμοποιούνται ως ανταλλακτικά σε δείκτες ροής, υαλοδείκτες και θυρίδες επιτήρησης, όπου το γυαλί λειτουργεί υπό θλιπτική φόρτιση. Η μέγιστη θερμοκρασία λειτουργίας είναι 150 °C, χωρίς περιορισμό στη χαμηλή θερμοκρασιακή περιοχή.

Διαστάσεις και πίεση

Η σειρά καλύπτει διαστάσεις από 45 × 10 mm έως 250 × 25 mm. Η επιτρεπόμενη πίεση εξαρτάται από διάμετρο και πάχος:

• 45 × 10 mm: έως 40 bar
• 63 × 10 έως 100 × 15 mm: έως 16 bar
• 125 × 15 mm: έως 10 bar
• 150 × 15 mm: έως 8 bar
• 200 × 20 mm: έως 8 bar
• 250 × 20 mm: έως 4 bar
• 250 × 25 mm: έως 8 bar

Η πίεση δεν πρέπει να μεταφέρεται από παλιό γυαλί μόνο με βάση την εξωτερική διάμετρο. Πρέπει να επιβεβαιώνονται πάχος, ορατή διάμετρος, έδρα συγκράτησης και θερμοκρασία λειτουργίας.

Στεγανοποίηση

Για σωστή εγκατάσταση απαιτείται ένα παρέμβυσμα στην πλευρά του μέσου και μία αντισταθμιστική στεγανοποίηση στην πλευρά του καλύμματος. Τα παρεμβύσματα διατίθενται σε διάφορα υλικά και επιλέγονται με βάση ρευστό, θερμοκρασία, πίεση και χημική συμβατότητα.

Διαφορά από DIN 7080

Το DIN 8902 soda-lime glass χρησιμοποιείται έως 150 °C. Για υψηλότερες θερμοκρασίες ή απαιτητικότερα θερμικά φορτία εξετάζεται βοριοπυριτικό γυαλί DIN 7080 ή ειδική εκτέλεση κατόπιν ελέγχου εφαρμογής.

Εφαρμογές

Κατάλληλο για νερό διεργασίας, αέρια, βοηθητικά δίκτυα και συμβατά χημικά υγρά σε δείκτες ροής ή θυρίδες όπου η θερμοκρασία δεν υπερβαίνει το όριο του υλικού.

FAQ

Είναι πλήρης δείκτης ροής;
Όχι. Είναι ανταλλακτική γυάλινη πλάκα.

Υπάρχουν ειδικές εκδόσεις;
Ναι. Άλλες διαστάσεις, υλικά και υψηλότερες θερμοκρασίες αναφέρονται κατόπιν ζήτησης.
