Φωτιστικά σώματα για υαλοδείκτες Noris τύπος BKVLR

Φωτιστικό υαλοδείκτη Noris BKVLR

Το Noris BKVLR είναι μικρό φωτιστικό σώμα από ανοξείδωτο χάλυβα για φωτισμό υαλοδεικτών σε ασφαλείς περιοχές, χωρίς ταξινόμηση αντιεκρηκτικής προστασίας στο διαθέσιμο τεχνικό φύλλο. Χρησιμοποιείται όταν η παρατήρηση στάθμης, ροής, αφρισμού ή χρώματος μέσου απαιτεί φωτισμό μέσα από τον ίδιο υαλοδείκτη.

Συμβατότητα

Το BKVLR μπορεί να τοποθετηθεί σε:

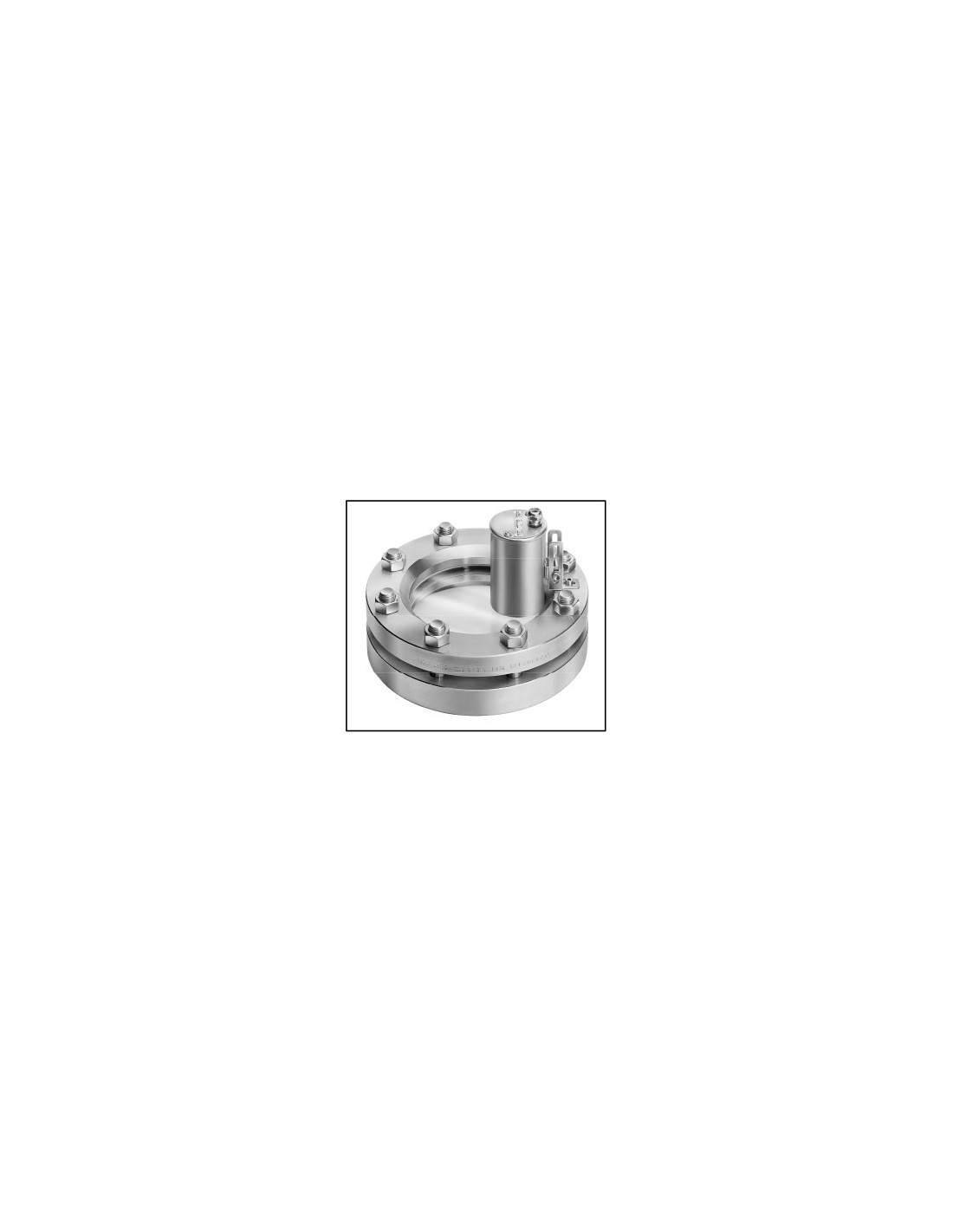

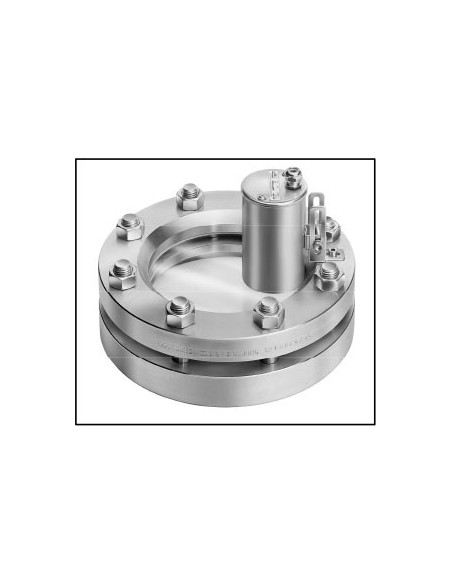

• υαλοδείκτες κατά DIN 28120
• υαλοδείκτες κατά DIN 28121

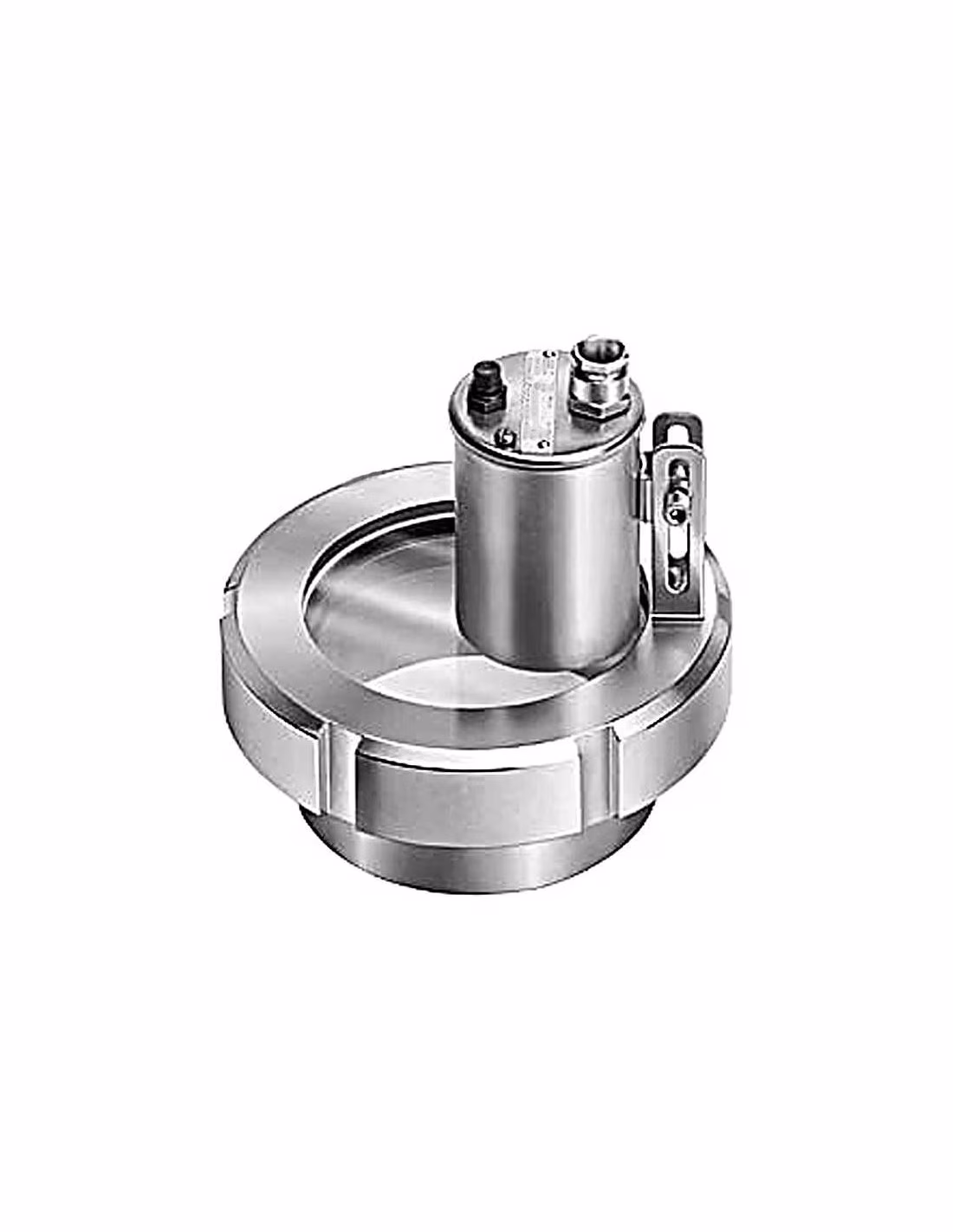

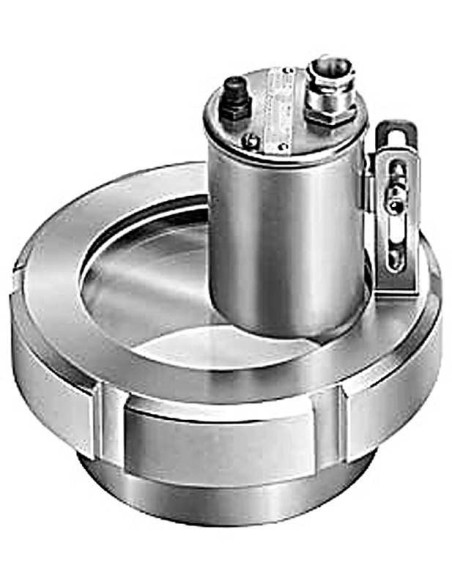

• συνδέσεις κατά DIN 11851
• sight flow indicators Noris Bauform 880 και 881
• ορθογωνικούς υαλοδείκτες Noris Bauform 220

Η τοποθέτηση γίνεται με βίδες σύσφιξης που περιλαμβάνονται στην παράδοση. Τα απαιτούμενα σπειρώματα προβλέπονται από τον κατασκευαστή.

Ηλεκτρικά χαρακτηριστικά

• Τροφοδοσία: AC ή DC
• Τάση ακροδεκτών: 24 V
• Εκδόσεις ισχύος: 20 W, 50 W, 100 W
• Μέγιστο ρεύμα: 4,2 A
• Λαμπτήρας: αλογόνου
• Βάση λαμπτήρα: G4 για 20 W, GY 6.35 για 50 / 100 W
• Εκδόσεις 12 V διαθέσιμες για 20 W και 50 W κατόπιν απαίτησης
• Βαθμός προστασίας: IP65, στεγανό έναντι σκόνης και ψεκασμού νερού

Κατασκευή και χειρισμός

Η βασική εκτέλεση περιλαμβάνει ενσωματωμένο ανακλαστήρα, στεγανοποιημένο μπουτόν για στιγμιαίο φωτισμό και κάθετο στυπιοθλίπτη καλωδίου Pg9. Για λειτουργία μεγαλύτερης διάρκειας πρέπει να λαμβάνεται υπόψη η θέρμανση του σώματος.

Κριτήρια επιλογής

Το BKVLR επιλέγεται όταν απαιτείται τοπικός φωτισμός χωρίς ξεχωριστό άνοιγμα στο δοχείο. Η επιλογή ισχύος πρέπει να βασίζεται στη διάμετρο υαλοδείκτη, στο απαιτούμενο οπτικό πεδίο, στον χρόνο ενεργοποίησης και στη θερμική επίδραση στο συγκρότημα.

FAQ

Επηρεάζει την πίεση της δεξαμενής;
Όχι. Η λειτουργία του φωτιστικού είναι ανεξάρτητη από την πίεση της δεξαμενής.

Είναι LED;
Το τεχνικό φύλλο αναφέρει λαμπτήρες αλογόνου, όχι LED.

Χρειάζεται actuator;
Όχι. Ο χειρισμός γίνεται με μπουτόν στιγμιαίου φωτισμού ή προαιρετικό ON-OFF για την έκδοση 20 W με ενσωματωμένο μετασχηματιστή.
