Ανταλλακτικοί οπτικοί δείκτες Noris κατά DIN 7080

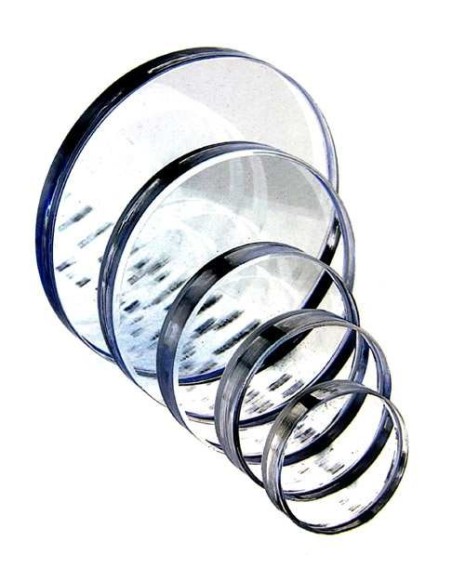

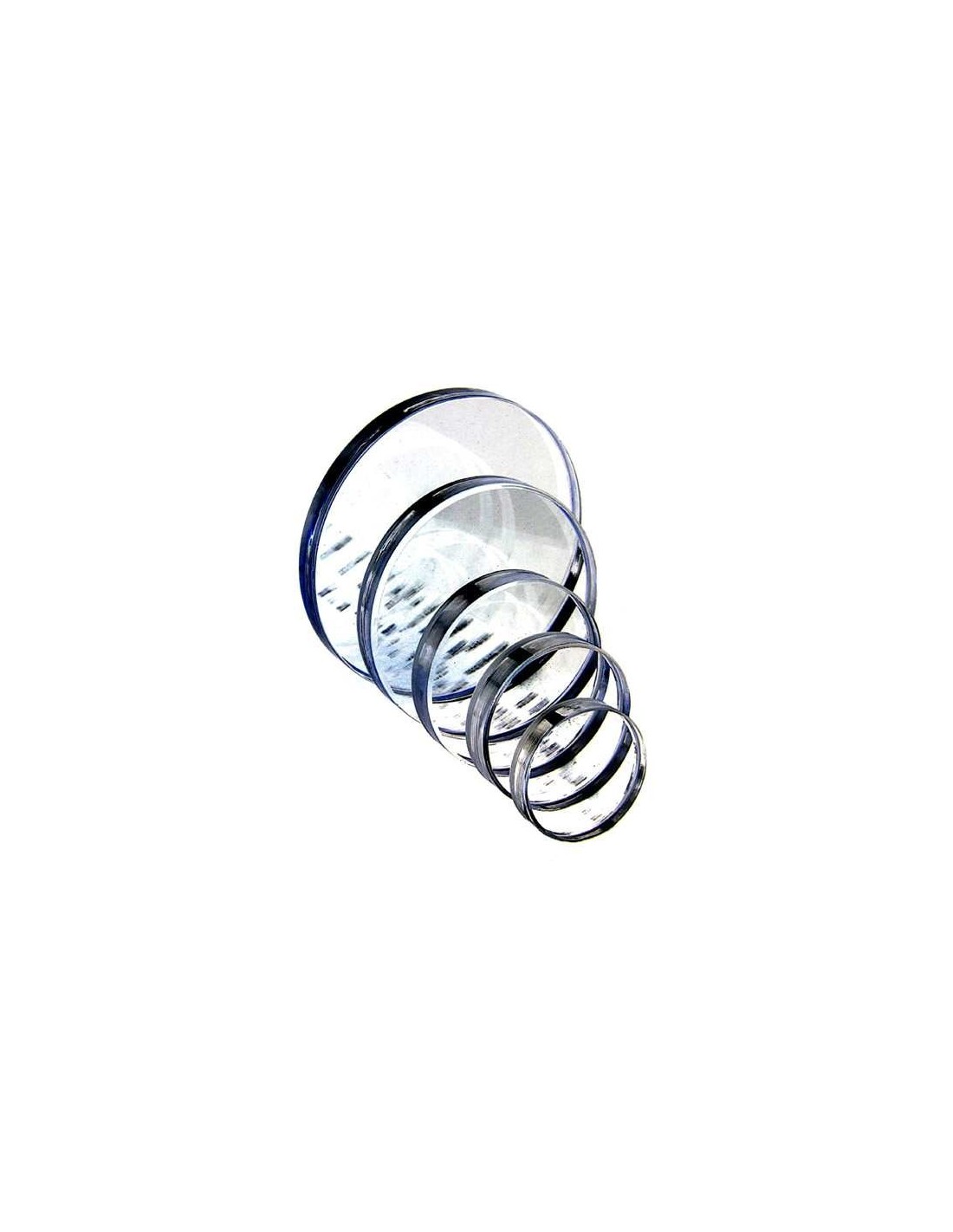

NORIS DIN 7080 – στρογγυλά βοριοπυριτικά γυαλιά παρατήρησης

Τα NORIS DIN 7080 είναι στρογγυλές γυάλινες πλάκες παρατήρησης για δείκτες ροής, υαλοδείκτες και θυρίδες οπτικού ελέγχου σε βιομηχανικές γραμμές. Το υλικό είναι βοριοπυριτικό γυαλί, ειδικά σκληρυμένο, λειασμένο και στιλβωμένο για χρήση σε θλιπτική φόρτιση. Το τεχνικό φύλλο αναφέρει θερμοκρασιακή χρήση έως 280 °C και χωρίς περιορισμό στη χαμηλή θερμοκρασιακή περιοχή.

Διαστάσεις και πίεση λειτουργίας

Η σειρά καλύπτει διαμέτρους από 24 × 10 mm έως 265 × 30 mm. Η ορατή διάμετρος d1 κυμαίνεται από 15 mm έως 240 mm. Η μέγιστη πίεση λειτουργίας εξαρτάται από διάμετρο και πάχος γυαλιού· μικρά μεγέθη φτάνουν έως 150–200 bar, ενώ μεγαλύτερες διαστάσεις έχουν χαμηλότερα όρια, π.χ. 250 × 30 mm έως 10 bar και 265 × 30 mm έως 8 bar.

Λογική επιλογής

Η επιλογή δεν γίνεται μόνο με βάση την εξωτερική διάμετρο. Πρέπει να επιβεβαιώνονται:

• διάμετρος γυαλιού d2 και πάχος s
• ορατή διάμετρος d1
• μέγιστη πίεση στη θερμοκρασία λειτουργίας
• τύπος δείκτη ή θυρίδας όπου θα τοποθετηθεί
• χημική συμβατότητα με το ρευστό
• κατάσταση έδρας και καλύμματος συγκράτησης

Το τεχνικό φύλλο σημειώνει ότι απαιτείται ένα παρέμβυσμα στην πλευρά του μέσου και μία αντισταθμιστική στεγανοποίηση στην πλευρά του καλύμματος.

Εφαρμογές

Χρησιμοποιούνται ως ανταλλακτικά σε δείκτες ροής, υαλοδείκτες στάθμης, θυρίδες δεξαμενών και σημεία οπτικού ελέγχου για νερό διεργασίας, συμπύκνωμα, ατμό, έλαια, αέρια και συμβατά χημικά ρευστά. Σε ατμό ή θερμά ρευστά πρέπει να αποφεύγονται απότομα θερμικά σοκ και ανομοιόμορφη σύσφιξη.

Συντήρηση

Κατά την αντικατάσταση ελέγχεται η επίπεδη έδρα, αφαιρούνται υπολείμματα παρεμβυσμάτων και εφαρμόζεται ομοιόμορφη σύσφιξη. Ραγισμένο, χαραγμένο ή θαμπωμένο γυαλί δεν πρέπει να επαναχρησιμοποιείται.

FAQ

Είναι πλήρης δείκτης ροής;
Όχι. Είναι ανταλλακτική γυάλινη πλάκα DIN 7080.

Υπάρχουν ειδικές εκδόσεις;
Ναι. Άλλες διαστάσεις, υλικά και υψηλότερες θερμοκρασίες αναφέρονται κατόπιν ζήτησης.
