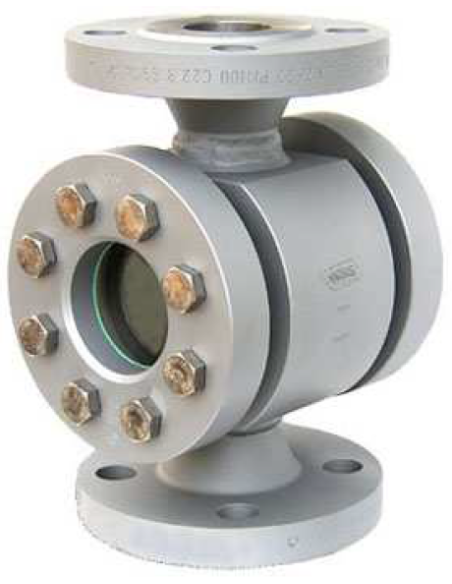

Δείκτης ροής διπλής όψης Noris τύπος 912

NORIS Bauform 912 – δείκτης ροής υψηλής πίεσης

Ο NORIS 912 είναι δείκτης ροής διπλής όψης για οπτικό έλεγχο υγρών και αερίων σε οριζόντιες ή κατακόρυφες σωληνώσεις. Η σειρά αφορά ειδική κατασκευή υψηλής πίεσης, όπου η τελική διάσταση εξαρτάται από την ονομαστική διάμετρο και την πίεση λειτουργίας.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: έως 160 bar
• Θερμοκρασία με βοριοπυριτικό γυαλί: έως 280 °C
• Θερμοκρασία με quartz glass: έως 500 °C
• Εγκατάσταση: οριζόντια ή κατακόρυφη
• Σύνδεση DIN: φλάντζες έως PN160
• Σύνδεση ANSI: φλάντζες έως 1500 lbs
• Εναλλακτικές συνδέσεις: butt weld ends ή female-threaded

Υλικά και κατασκευή

Το τεχνικό φύλλο αναφέρει ότι μπορούν να χρησιμοποιηθούν όλα τα συγκολλήσιμα υλικά. Αυτό σημαίνει ότι η επιλογή υλικού πρέπει να ορίζεται ανά έργο, με βάση πίεση, θερμοκρασία, ρευστό, διάβρωση, διαδικασία συγκόλλησης και απαιτήσεις πιστοποίησης.

Πεδίο εφαρμογής

Ο τύπος 912 επιλέγεται σε γραμμές όπου οι τυπικοί δείκτες PN16–PN40 δεν επαρκούν. Τυπικές εφαρμογές:

• υγρά και αέρια υψηλής πίεσης
• χημικές διεργασίες
• βοηθητικά δίκτυα υψηλής θερμοκρασίας
• γραμμές όπου απαιτείται τοπική επιβεβαίωση ροής
• εφαρμογές με ανάγκη φλαντζών DIN PN160 ή ANSI 1500 lbs

Διαφορά από NORIS 880 / 887

Οι σειρές 880 και 887 καλύπτουν χαμηλότερες κλάσεις πίεσης. Ο 912 χρησιμοποιείται όταν η πίεση σχεδιασμού φτάνει έως 160 bar ή όταν η προδιαγραφή σωλήνωσης απαιτεί ANSI 1500 lbs. Η επιλογή γυαλιού είναι κρίσιμη: βοριοπυριτικό για έως 280 °C, quartz glass για έως 500 °C.

Πιστοποιητικά και επιλογές

Διατίθενται επιλογές για ANSI φλάντζες, butt weld ends, θερμαντικό μανδύα και φωτιστικό παρατήρησης. Προαιρετικά αναφέρονται πιστοποιητικά EN 10204 τύπου 2.2 ή 3.1. Δεν δέχεται actuator· είναι παθητικό εξάρτημα οπτικού ελέγχου.
