Δείκτης ροής διπλής όψης Noris τύπος 911-S

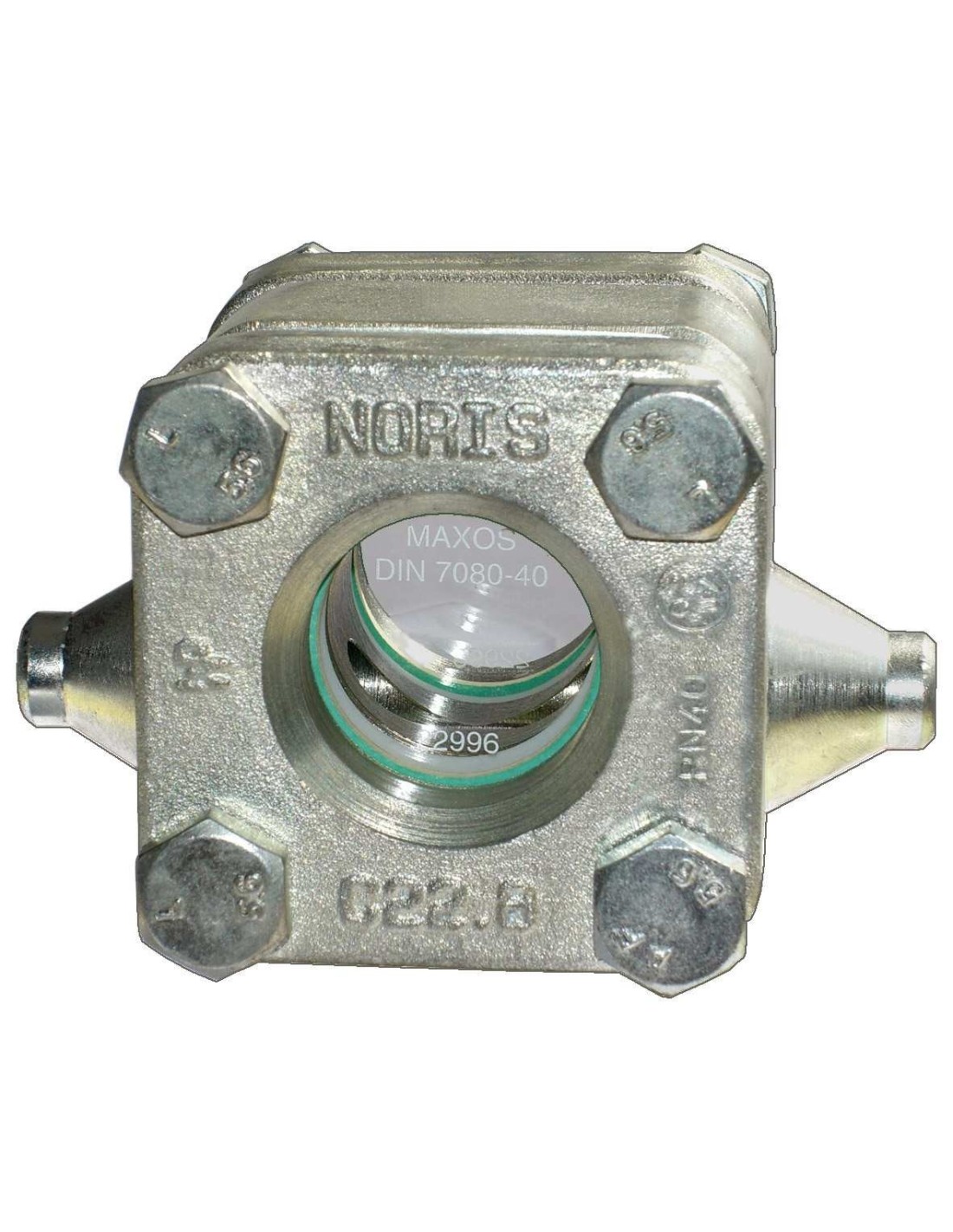

NORIS Bauform 911-S – δείκτης ροής διπλής όψης με έκκεντρα κολλητά άκρα

Ο NORIS 911-S είναι δείκτης ροής διπλής όψης με άκρα συγκόλλησης butt weld, σχεδιασμένος για οριζόντια εγκατάσταση σε γραμμές υψηλότερης πίεσης. Η έκκεντρη διάταξη των συνδέσεων επιτρέπει λειτουργία χωρίς παραμονή υπολειπόμενου υγρού στο σώμα, όταν ο δείκτης τοποθετείται οριζόντια.

Τεχνικά χαρακτηριστικά

• Τύπος: sight flow indicator, διπλής όψης
• Σύνδεση: butt weld ends κατά DIN 3239-1
• Μεγέθη: DN10 έως DN80
• Πίεση λειτουργίας: 10 έως 160 bar, ανάλογα με ειδική κατασκευή
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Εγκατάσταση: μόνο οριζόντια για αποφυγή υπολειπόμενου υγρού
• Επιλογές: φλαντζωτή σύνδεση, φωτιστικό παρατήρησης

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε ανθρακούχο χάλυβα ή ανοξείδωτο χάλυβα. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών εφόσον το απαιτούν το ρευστό, η θερμοκρασία ή οι απαιτήσεις στεγανότητας.

Πεδίο εφαρμογής

Ο 911-S επιλέγεται σε σωληνώσεις όπου απαιτείται οπτική επιβεβαίωση ροής χωρίς κατακράτηση υγρού στο σώμα του δείκτη. Είναι κατάλληλος για διεργασίες με εκκένωση γραμμής, αλλαγή προϊόντος, θερμά υγρά, βοηθητικά κυκλώματα και χημικά ρευστά συμβατά με τα υλικά κατασκευής.

Διαφορά από NORIS 111-S / 112-S

Οι τύποι 111-S και 112-S καλύπτουν τυπικές εφαρμογές συγκολλητής σύνδεσης σε χαμηλότερες πιέσεις. Ο 911-S προορίζεται για ειδική κατασκευή έως 160 bar και χρησιμοποιεί έκκεντρη γεωμετρία ώστε να μειώνεται η παραμονή υγρού στο σώμα.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης οπτικής παρατήρησης. Η ηλεκτρική επιλογή αφορά μόνο φωτιστικό.

Τι δηλώνεται στην παραγγελία;
DN/διάμετρος σωλήνα, πίεση λειτουργίας, θερμοκρασία, υλικό σώματος, τύπος γυαλιού, στεγανοποίηση, ρευστό και ανάγκη για φλάντζες ή φωτιστικό.
