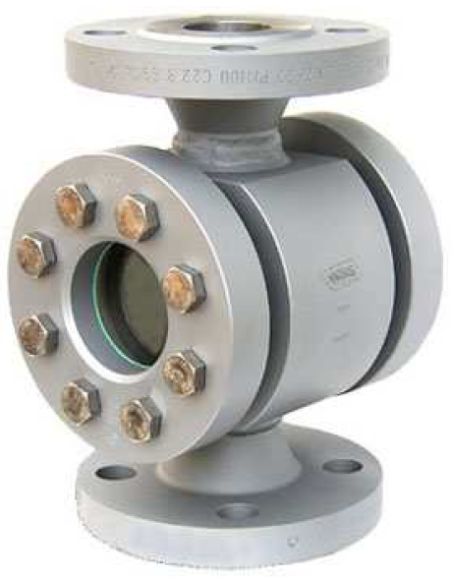

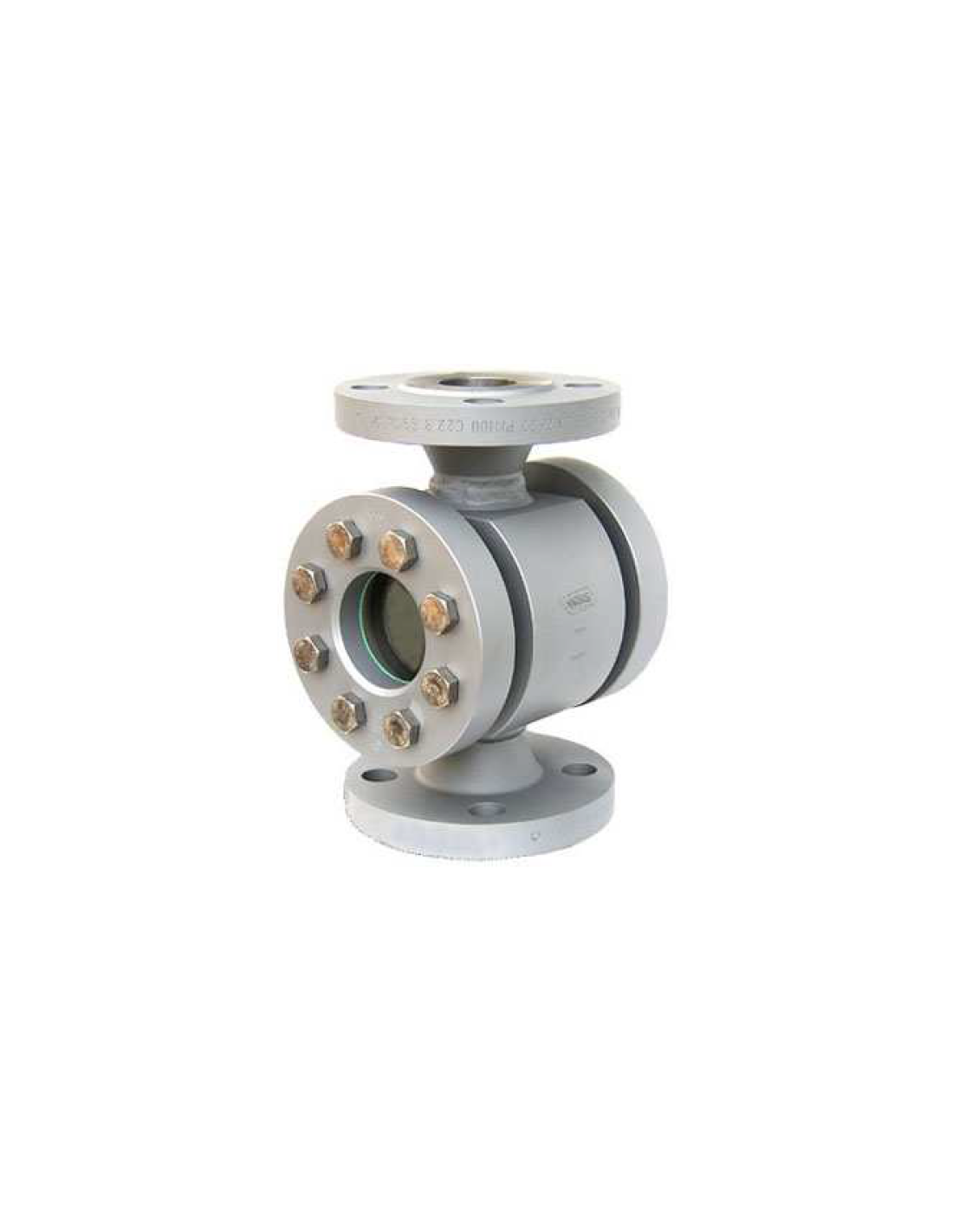

Δείκτης ροής διπλής όψης Noris τύπος 912-A

NORIS Bauform 912-A – δείκτης ροής υψηλής πίεσης με ANSI φλάντζες

Ο NORIS 912-A είναι δείκτης ροής διπλής όψης για οπτικό έλεγχο υγρών και αερίων σε γραμμές υψηλής πίεσης. Η έκδοση 912-A αφορά εφαρμογές με φλαντζωτή σύνδεση ANSI, έως 1500 lbs, όταν η προδιαγραφή σωλήνωσης δεν βασίζεται σε DIN PN.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: έως 160 bar
• Θερμοκρασία με βοριοπυριτικό γυαλί: έως 280 °C
• Θερμοκρασία με γυαλί quartz/χαλαζία: έως 500 °C
• Εγκατάσταση: οριζόντια ή κατακόρυφη
• Σύνδεση: ANSI φλάντζες έως 1500 lbs
• Εναλλακτικές συνδέσεις σειράς: DIN PN160, butt weld ends, female-threaded
• Μήκος κατασκευής: εξαρτάται από πίεση λειτουργίας και ονομαστική διάμετρο

Υλικά και κατασκευή

Το τεχνικό φύλλο αναφέρει ότι μπορούν να χρησιμοποιηθούν όλα τα συγκολλήσιμα υλικά. Η επιλογή υλικού πρέπει να γίνει ανά έργο, με βάση:

• ρευστό και διαβρωτικότητα
• πίεση και θερμοκρασία σχεδιασμού
• υλικό σωλήνωσης και διαδικασία συγκόλλησης
• απαίτηση για NACE, χαμηλή θερμοκρασία ή ειδική πιστοποίηση, όπου προβλέπεται από την προδιαγραφή έργου

Επιλογή γυαλιού

Το βοριοπυριτικό γυαλί καλύπτει εφαρμογές έως 280 °C. Για υψηλότερη θερμοκρασία διεργασίας, το quartz glass επιτρέπει χρήση έως 500 °C. Η επιλογή πρέπει να συνδυάζεται με πίεση, θερμικά σοκ, καθαρισμό γραμμής και χημική συμβατότητα στεγανοποιητικών.

Εφαρμογές

Κατάλληλος για χημικές διεργασίες, αέρια υψηλής πίεσης, θερμά υγρά, βοηθητικά κυκλώματα υψηλής θερμοκρασίας και γραμμές όπου απαιτείται τοπική επιβεβαίωση πλήρωσης, φυσαλίδων ή ροής. Δεν είναι μετρητής παροχής και δεν παρέχει σήμα ελέγχου.

Επιλογές

Διατίθενται θερμαντικός μανδύας και φωτιστικό παρατήρησης. Πιστοποιητικά EN 10204 τύπου 2.2 ή 3.1 αναφέρονται ως προαιρετικά. Δεν προβλέπεται ενεργοποιητής· πρόκειται για παθητικό εξάρτημα οπτικής επιτήρησης.
