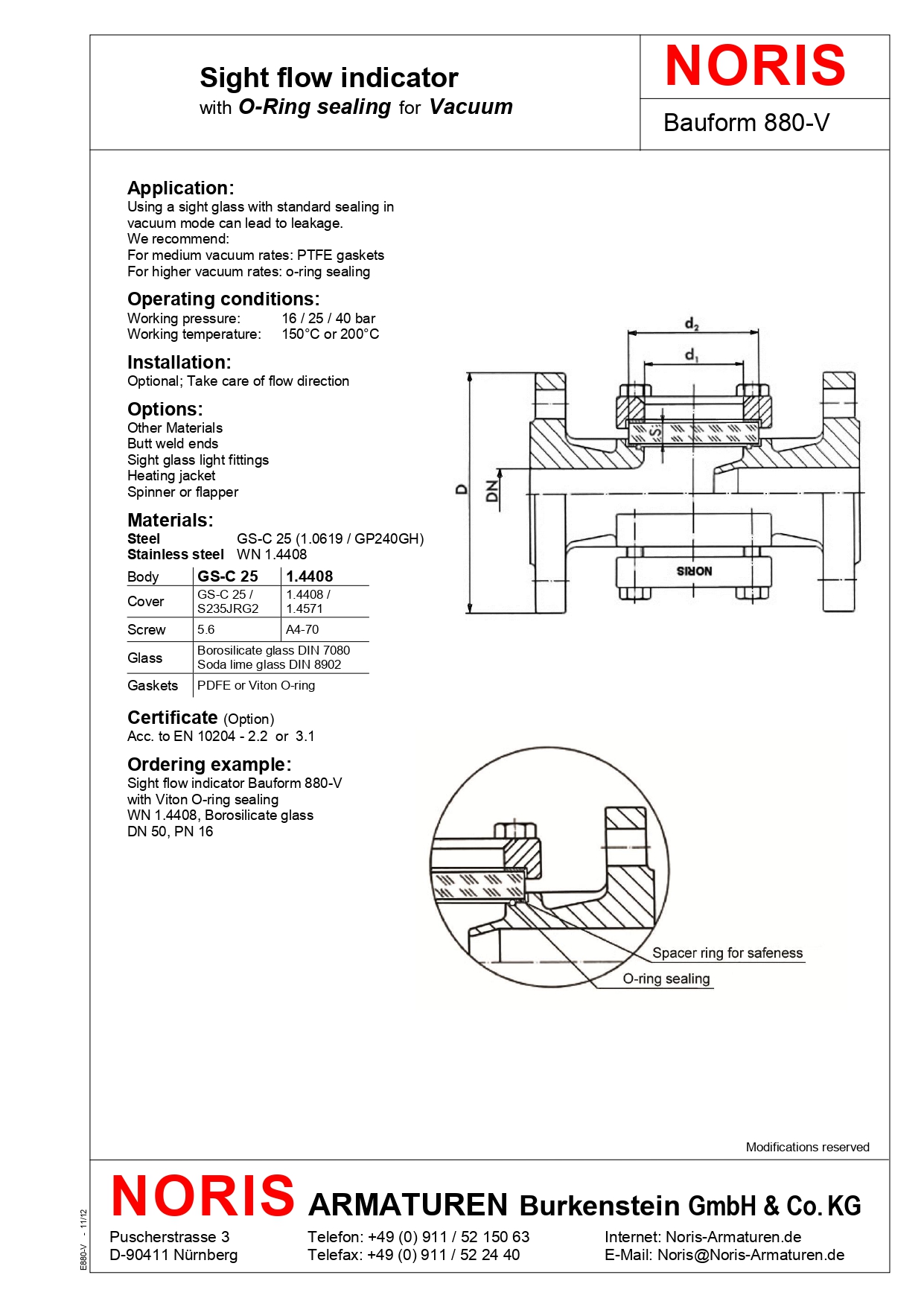

Δείκτης ροής διπλής όψης Noris τύπος 880-V

NORIS Bauform 880-V – δείκτης ροής με στεγανοποίηση για κενό

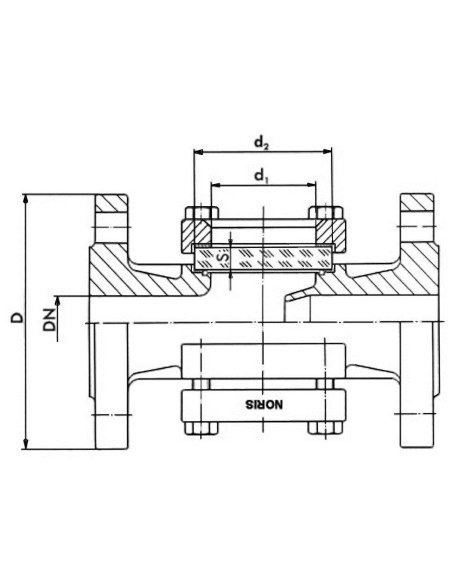

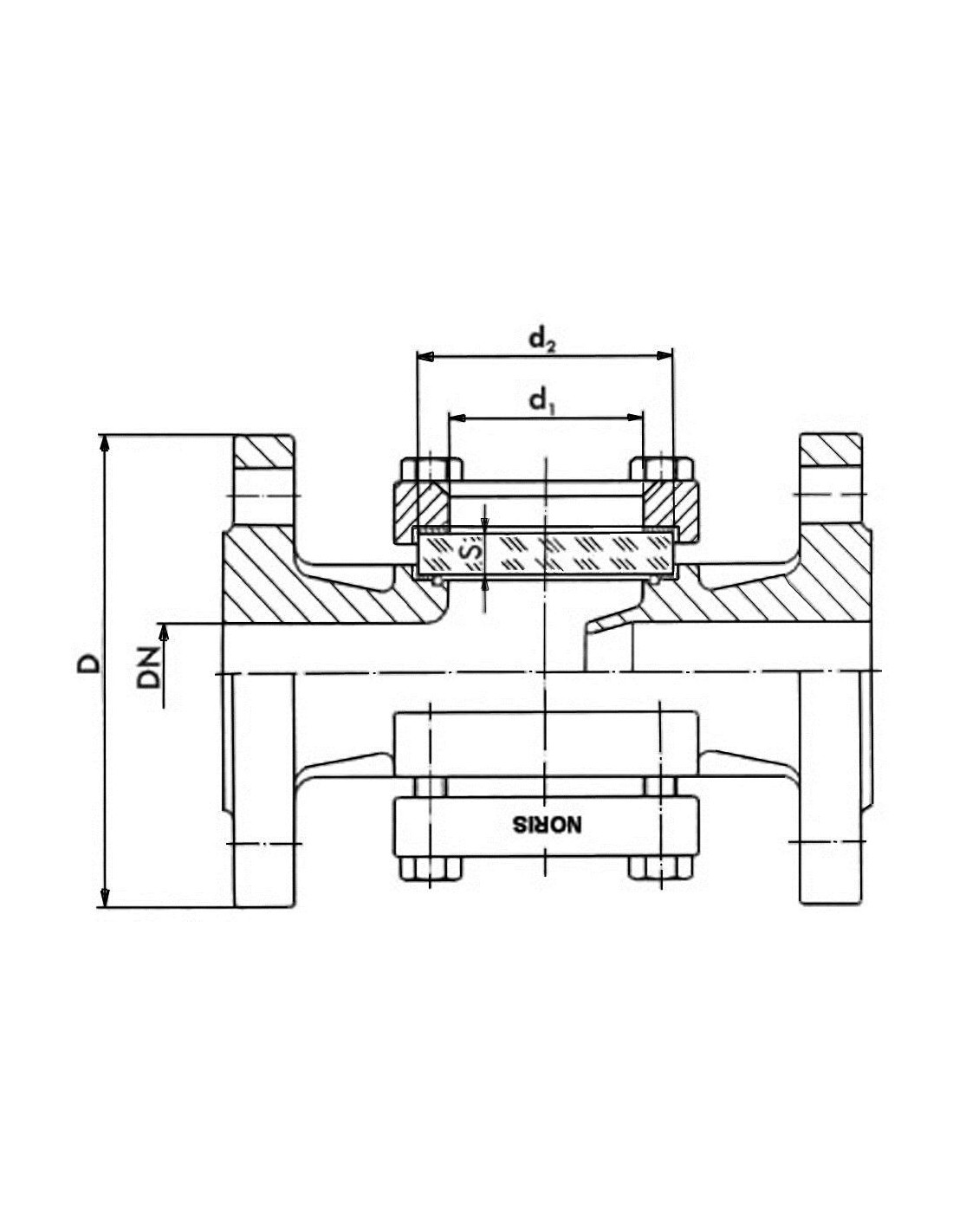

Ο NORIS 880-V είναι ευθύγραμμος δείκτης ροής διπλής όψης για γραμμές όπου η λειτουργία σε κενό μπορεί να δημιουργήσει διαρροές σε τυπική στεγανοποίηση. Η έκδοση V χρησιμοποιεί παρεμβύσματα PTFE για μεσαίο κενό ή O-ring για υψηλότερα επίπεδα κενού, σύμφωνα με τη σύσταση του τεχνικού φύλλου.

Τεχνικά χαρακτηριστικά

• Σύνδεση: φλαντζωτή DIN
• Ονομαστική πίεση: PN16 / PN25 / PN40
• Πίεση λειτουργίας: 16 / 25 / 40 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 200 °C
• Εγκατάσταση: οριζόντια ή κατακόρυφη, με έλεγχο φοράς ροής
• Υλικά σώματος: GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο 1.4408
• Γυαλιά: βοριοπυριτικό DIN 7080 ή soda-lime DIN 8902
• Στεγανοποίηση: PTFE ή Viton O-ring
• Πιστοποιητικά: προαιρετικά EN 10204 τύπου 2.2 ή 3.1

Επιλογή στεγανοποίησης

Σε εφαρμογές κενού, η στεγανοποίηση δεν αξιολογείται μόνο ως προς πίεση και θερμοκρασία, αλλά και ως προς εισροή αέρα από τις έδρες γυαλιών. Για μέτριο κενό επιλέγονται παρεμβύσματα PTFE. Για αυστηρότερες απαιτήσεις κενού χρησιμοποιείται O-ring, συνήθως Viton, όταν υπάρχει συμβατότητα με το ρευστό και τη θερμοκρασία.

Εφαρμογές

Κατάλληλος για οπτικό έλεγχο σε:

• γραμμές αναρρόφησης αντλιών
• συστήματα κενού διεργασίας
• συμπυκνωτές και βοηθητικά κυκλώματα
• χημικά υγρά συμβατά με 1.0619 ή 1.4408
• εφαρμογές όπου πρέπει να επιβεβαιώνεται πλήρωση, φυσαλίδες ή παρουσία ροής

Διαφορά από NORIS 880

Ο βασικός 880 καλύπτει τυπική λειτουργία πίεσης. Ο 880-V διατηρεί τη λογική του δείκτη διπλής όψης, αλλά η επιλογή στεγανοποίησης είναι προσαρμοσμένη για λειτουργία σε κενό.

Επιλογές

Διατίθενται άκρα συγκόλλησης, φωτιστικό παρατήρησης, θερμαντικός μανδύας, spinner ή flapper. Δεν δέχεται actuator· είναι παθητικό εξάρτημα οπτικής επιτήρησης.
