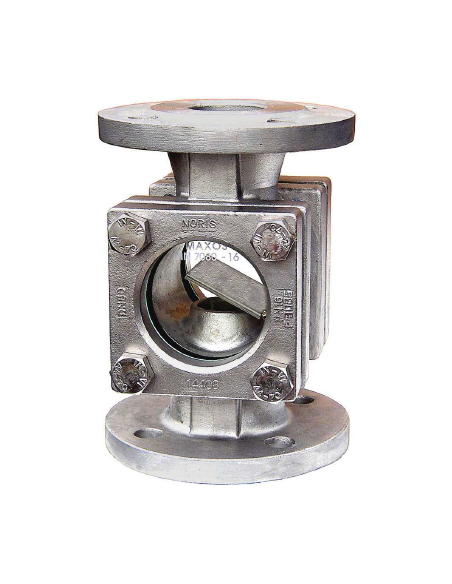

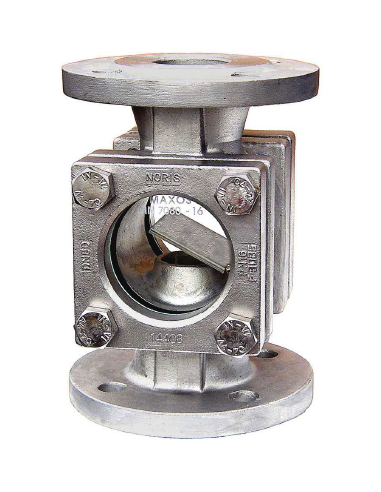

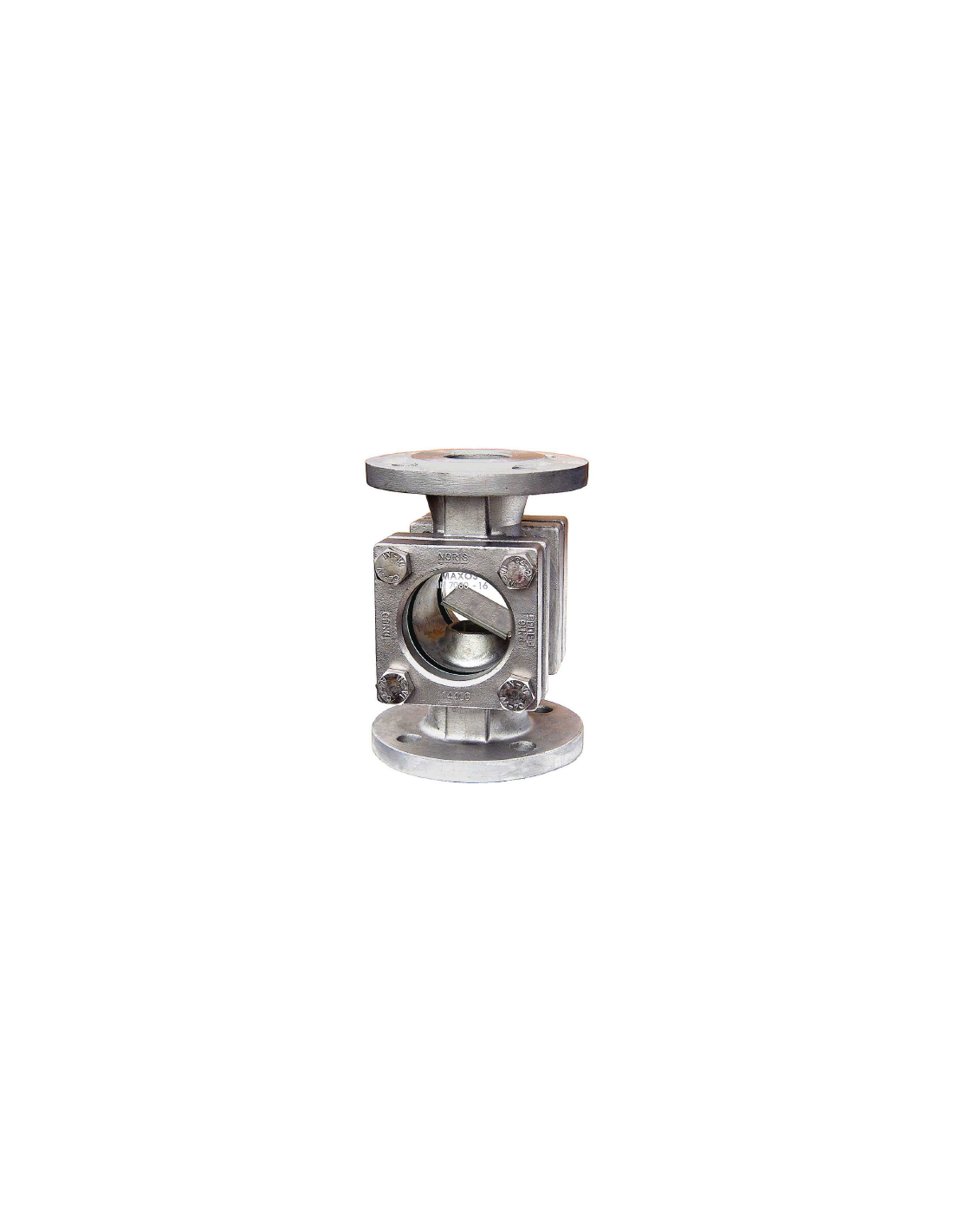

Δείκτης ροής διπλής όψης Noris τύπος 880-K

NORIS Bauform 880-K – δείκτης ροής DIN με πτερύγιο

Ο NORIS 880-K είναι ευθύγραμμος δείκτης ροής διπλής όψης με εσωτερικό πτερύγιο ένδειξης. Τοποθετείται σε γραμμές υγρών και αερίων για τοπικό οπτικό έλεγχο ροής, χωρίς μέτρηση παροχής ή ηλεκτρικό σήμα. Η φλαντζωτή σύνδεση είναι κατά DIN, με κλάσεις PN16, PN25 ή PN40.

Συνθήκες λειτουργίας

• Μεγέθη: DN15–DN200
• Πίεση λειτουργίας: 16 / 25 / 40 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Εγκατάσταση: οριζόντια ή κατακόρυφη
• Κατακόρυφη τοποθέτηση: ροή από κάτω προς τα πάνω για σταθερή φορά ροής
• Επιλογές: ANSI φλάντζες, άκρα butt weld, θερμαντικός μανδύας, φωτιστικό παρατήρησης

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε GG25 / EN-GJL-250, GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο 1.4408. Ο χυτοσίδηρος GG25 περιορίζεται σε μέγιστη πίεση 16 bar. Τα γυαλιά είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, ενώ το πτερύγιο είναι από 1.4571.

Εφαρμογές

Ο τύπος 880-K επιλέγεται όταν η ροή πρέπει να είναι οπτικά αναγνωρίσιμη ακόμη και σε διαυγή υγρά ή σε σημεία με περιορισμένη αντίθεση. Τυπικά μέσα: νερό διεργασίας, συμπύκνωμα, αέρια, βοηθητικά κυκλώματα και χημικά υγρά συμβατά με τα υλικά σώματος, γυαλιών και παρεμβυσμάτων.

Διαφορά από 880 και 880-RK/RP

Ο 880-K έχει εσωτερικό πτερύγιο. Ο βασικός 880 δεν περιλαμβάνει υποχρεωτικά οπτικό εσωτερικό δείκτη, ενώ οι 880-RK/RP χρησιμοποιούν spinner. Το πτερύγιο προτιμάται όταν ζητείται απλή ένδειξη παρουσίας ροής με μικρή μηχανική πολυπλοκότητα.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής.

Τι δηλώνεται στην παραγγελία;
DN, PN, υλικό σώματος, τύπος γυαλιού, θερμοκρασία, ρευστό, στεγανοποίηση και πιθανή ανάγκη για φωτιστικό, θερμαντικό μανδύα ή πιστοποιητικό EN 10204-2.2 / 3.1.
