Δείκτης ροής διπλής όψης Noris τύπος 880-SOW

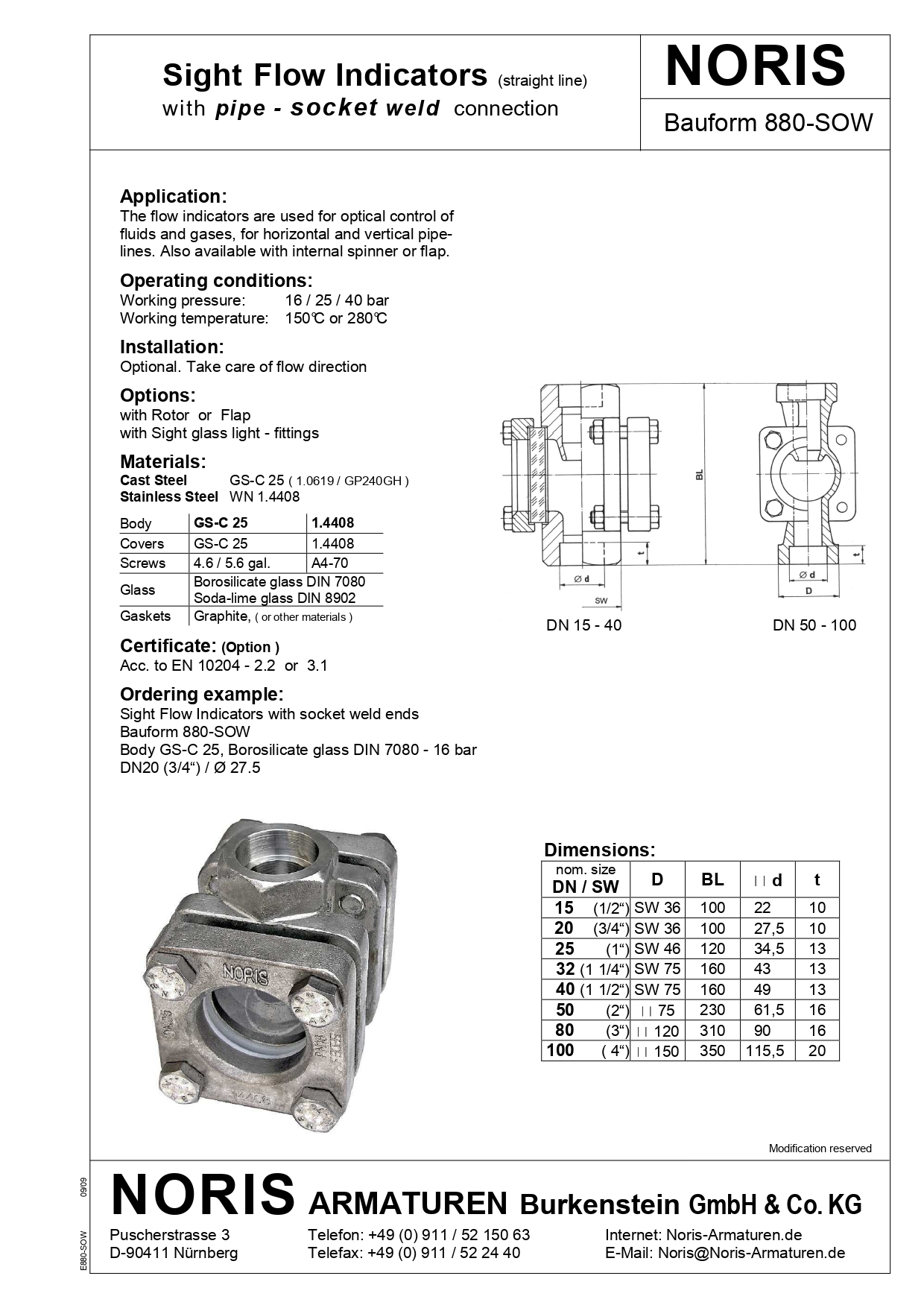

NORIS Bauform 880-SOW – δείκτης ροής με socket weld άκρα

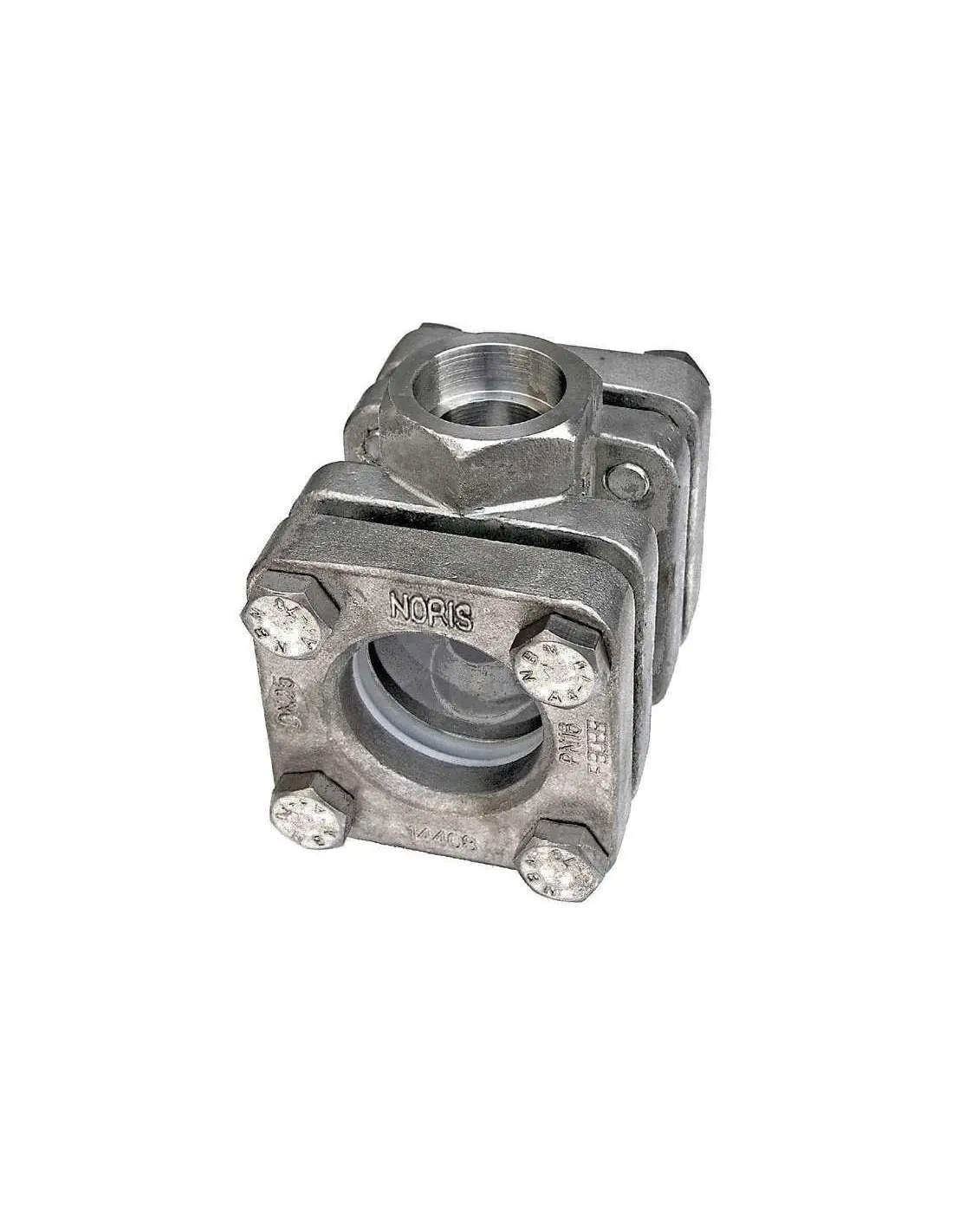

Ο NORIS 880-SOW είναι ευθύγραμμος δείκτης ροής διπλής όψης με σύνδεση pipe socket weld, για τοπική οπτική επιτήρηση υγρών και αερίων σε σωληνώσεις. Η σειρά καλύπτει οριζόντια και κατακόρυφη εγκατάσταση, με υποχρεωτικό έλεγχο της φοράς ροής κατά την τοποθέτηση.

Τεχνικά χαρακτηριστικά

• Σύνδεση: socket weld ends
• Τυποποίηση: DIN
• Πίεση λειτουργίας: 16 / 25 / 40 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Μεγέθη: DN15 έως DN100
• Διαστάσεις σύνδεσης: SW36 έως Ø150, ανάλογα με DN
• Μήκος κατασκευής BL: 100 έως 350 mm
• Επιλογές: εσωτερικό rotor ή flap, φωτιστικό παρατήρησης

Υλικά και στεγανοποίηση

Το σώμα και τα καλύμματα διατίθενται σε χυτοχάλυβα GS-C25 / 1.0619 / GP240GH ή ανοξείδωτο WN 1.4408. Οι κοχλίες είναι γαλβανισμένοι 4.6 / 5.6 στην έκδοση χυτοχάλυβα ή A4-70 στην ανοξείδωτη εκτέλεση. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών μετά από έλεγχο ρευστού.

Πεδίο εφαρμογής

Ο 880-SOW επιλέγεται σε συγκολλητές σωληνώσεις όπου απαιτείται οπτική επιβεβαίωση ροής χωρίς φλαντζωτή σύνδεση. Χρησιμοποιείται σε νερό διεργασίας, συμπύκνωμα, αέρια, βοηθητικά δίκτυα και χημικά υγρά συμβατά με 1.0619 ή 1.4408.

Διαφορά από NORIS 880-S

Ο 880-S έχει άκρα butt weld, ενώ ο 880-SOW χρησιμοποιεί socket weld σύνδεση. Η επιλογή εξαρτάται από το πρότυπο σωλήνωσης, το DN, την πίεση και τη διαδικασία συγκόλλησης που προβλέπει το έργο.

Πιστοποιητικά και παραγγελία

Προαιρετικά αναφέρονται πιστοποιητικά κατά EN 10204 τύπου 2.2 ή 3.1. Για παραγγελία χρειάζονται DN, PN, υλικό σώματος, τύπος γυαλιού, θερμοκρασία, ρευστό, στεγανοποίηση και πιθανή απαίτηση για rotor, flap ή φωτιστικό.
