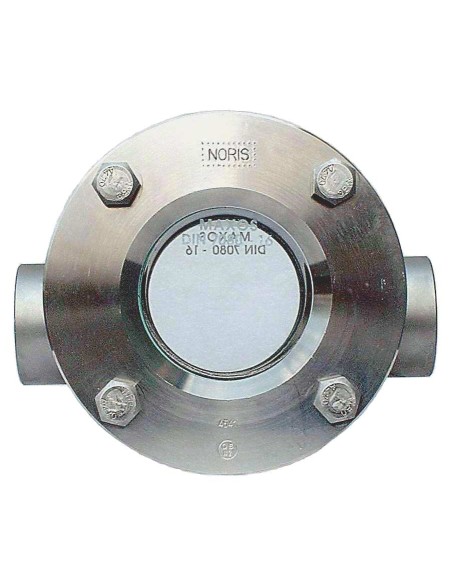

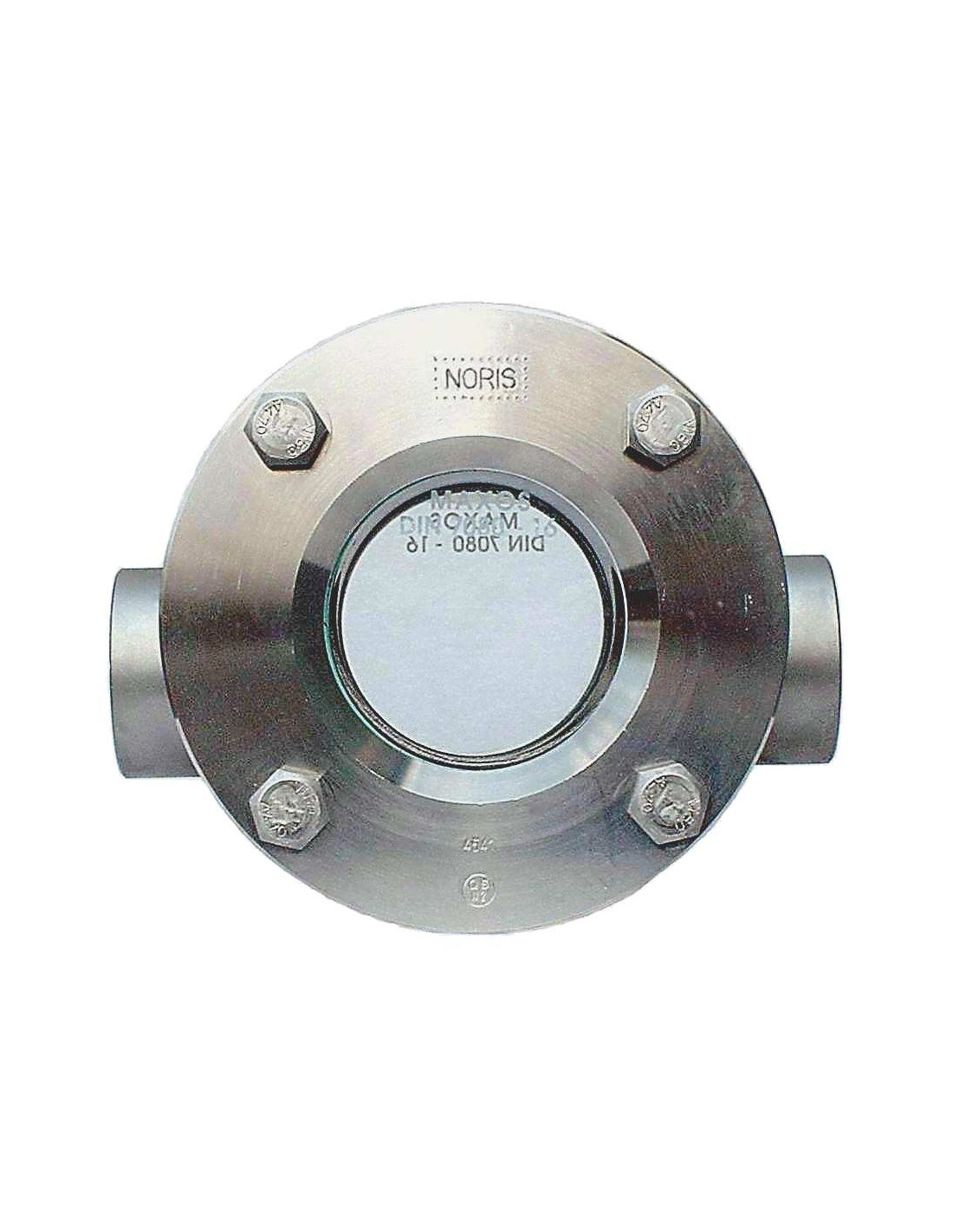

Δείκτης ροής διπλής όψης Noris τύπος 111-S

NORIS Bauform 111-S – δείκτης ροής διπλής όψης με άκρα συγκόλλησης

Ο NORIS 111-S είναι ευθύγραμμος δείκτης ροής διπλής όψης με άκρα butt weld, για οπτικό έλεγχο πλήρωσης και ροής σε σωληνώσεις. Η γεωμετρία του σώματος περιορίζει την παραμονή υπολειπόμενου υγρού όταν εγκαθίσταται οριζόντια, στοιχείο χρήσιμο σε γραμμές εκκένωσης, καθαρισμού ή αλλαγής προϊόντος.

Τεχνικά στοιχεία

• Σύνδεση: άκρα συγκόλλησης butt weld
• Πίεση λειτουργίας: 16 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Μεγέθη: DN10/17,2 έως DN80/88,9
• Μήκος κατασκευής: 184–266 mm, ανάλογα με DN
• Μεγαλύτερες διαστάσεις: σειρά Bauform 112-S
• Επιλογές: φλάντζες, φωτιστικό ένδειξης

Υλικά και στεγανοποίηση

Το σώμα είναι ανοξείδωτο WNr 1.4404. Τα καλύμματα διατίθενται σε γαλβανισμένο χάλυβα για την έκδοση 111-S-VS ή σε ανοξείδωτο χάλυβα για την έκδοση 111-S-VV. Οι κοχλίες είναι DIN 912 κατηγορίας 8.8 ή A4-70. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών μετά από έλεγχο ρευστού και θερμοκρασίας.

Πεδίο εφαρμογής

Ο τύπος 111-S επιλέγεται σε συγκολλητές σωληνώσεις όπου δεν απαιτείται τακτική αποσυναρμολόγηση μέσω φλαντζών. Χρησιμοποιείται σε νερό διεργασίας, βοηθητικά δίκτυα, συμβατά χημικά υγρά και γραμμές όπου χρειάζεται τοπική επιβεβαίωση πλήρωσης, ροής, φυσαλίδων ή αλλαγής χρώματος ρευστού.

Διαφορά από NORIS 111

Η βασική διαφορά είναι η σύνδεση. Ο 111 είναι φλαντζωτός, ενώ ο 111-S έχει κολλητά άκρα. Η επιλογή εξαρτάται από το πρότυπο σωλήνωσης, την ανάγκη αποσυναρμολόγησης και τις απαιτήσεις καθαρισμού.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Η διαθέσιμη ηλεκτρική επιλογή αφορά φωτιστικό, όχι actuator.

Τι πρέπει να δοθεί στην παραγγελία;
DN/εξωτερική διάμετρος σωλήνα, θερμοκρασία, υλικό καλυμμάτων, τύπος γυαλιού, στεγανοποίηση, ρευστό και απαίτηση για φωτιστικό.
