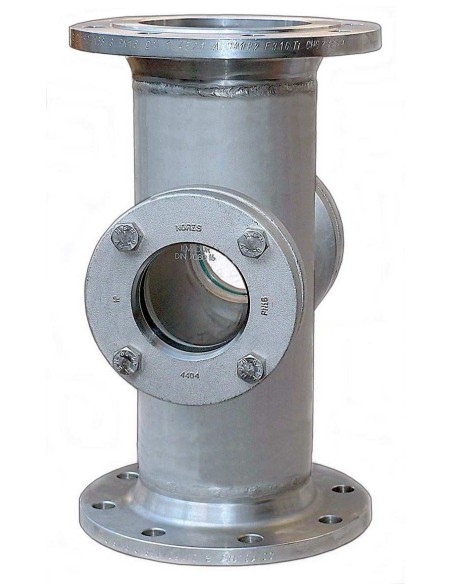

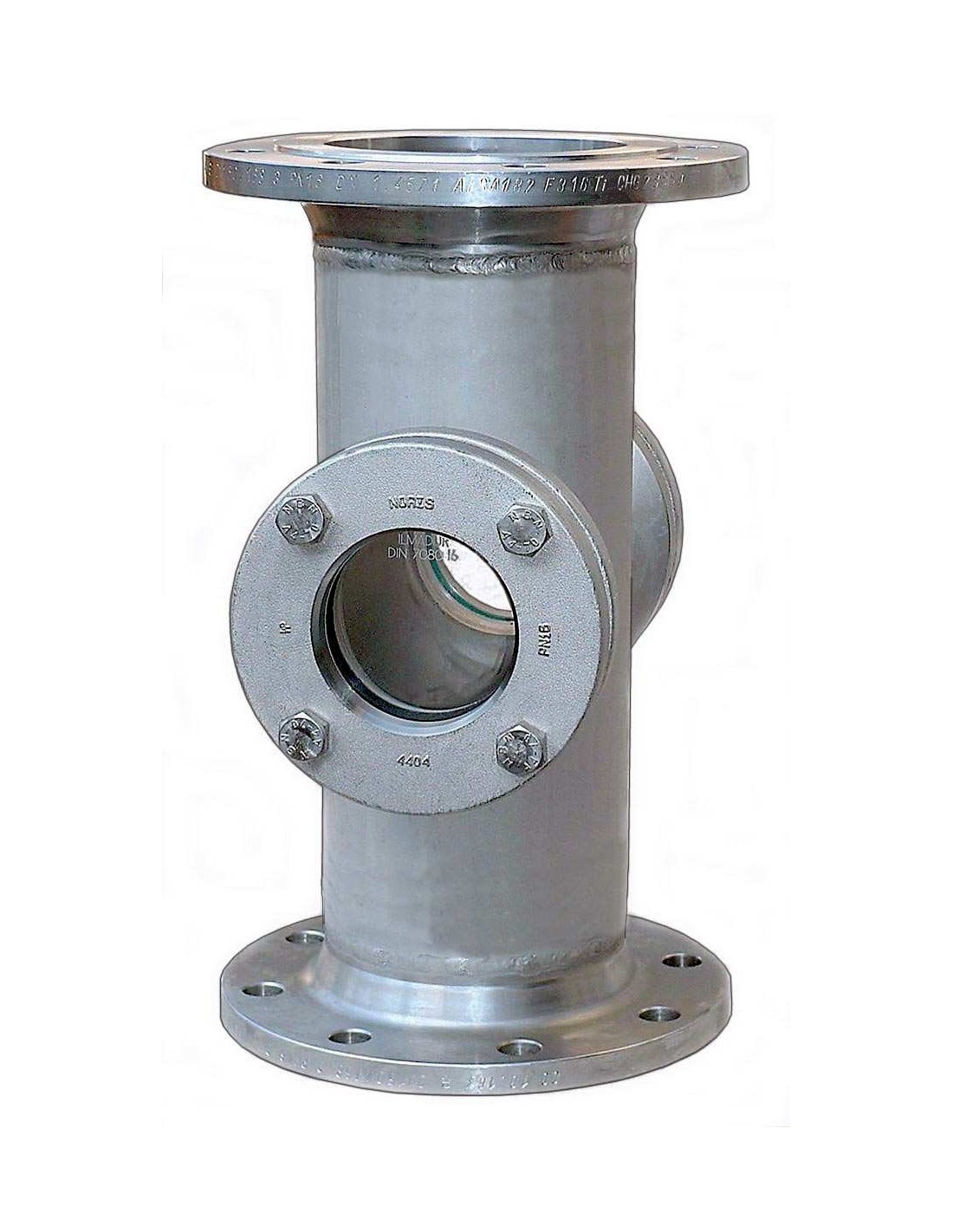

Δείκτης ροής διπλής όψης Noris τύπος 112

NORIS Bauform 112 – δείκτης ροής διπλής όψης PN16

Ο NORIS 112 είναι ευθύγραμμος δείκτης ροής διπλής όψης με φλάντζες DIN, για οπτική επιτήρηση πλήρωσης και ροής σε βιομηχανικές σωληνώσεις. Σε οριζόντια εγκατάσταση η γεωμετρία του σώματος περιορίζει την παραμονή υπολειπόμενου υγρού, κάτι χρήσιμο σε γραμμές εκκένωσης, καθαρισμού ή αλλαγής προϊόντος.

Συνθήκες λειτουργίας

• Σύνδεση: φλάντζες DIN, PN16
• Πίεση λειτουργίας: 16 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Μεγέθη: DN25–DN400
• Εγκατάσταση: οριζόντια ή κατακόρυφη, ανάλογα με τη γραμμή
• Επιλογές: ANSI φλάντζες, φωτιστικό, μεγαλύτερο μήκος, σώμα από χάλυβα

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε WN 1.4571 ή 1.4404. Τα καλύμματα είναι ανοξείδωτα, οι κοχλίες A4-70 και τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών όταν το απαιτεί η χημική συμβατότητα ή η θερμοκρασία.

Εφαρμογές

Χρησιμοποιείται σε νερό διεργασίας, συμβατά χημικά υγρά, βοηθητικά κυκλώματα, αέρια και γραμμές όπου ο χειριστής πρέπει να επιβεβαιώνει τοπικά ροή, στάθμη πλήρωσης, φυσαλίδες ή αλλαγή χρώματος ρευστού. Δεν είναι μετρητής παροχής και δεν δίνει ηλεκτρικό σήμα ελέγχου.

Επιλογή τύπου

Ο 112 καλύπτει μεγαλύτερες διαμέτρους από μικρότερους δείκτες διπλής όψης, με εύρος έως DN400. Επιλέγεται όταν η σωλήνωση είναι PN16 και απαιτείται παρατήρηση από δύο πλευρές σε μεταλλικό σώμα, αντί σωληνωτού γυάλινου δείκτη.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Η διαθέσιμη ηλεκτρική επιλογή αφορά φωτιστικό παρατήρησης.

Τι πρέπει να καθοριστεί στην παραγγελία;
DN, PN16, θερμοκρασία, υλικό σώματος, τύπος γυαλιού, υλικό παρεμβύσματος, ρευστό και πιθανή ανάγκη για ANSI φλάντζες ή αυξημένο μήκος.
