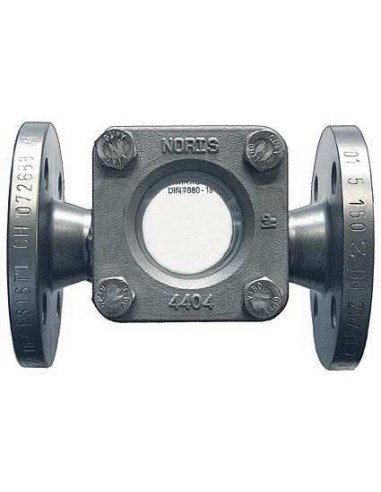

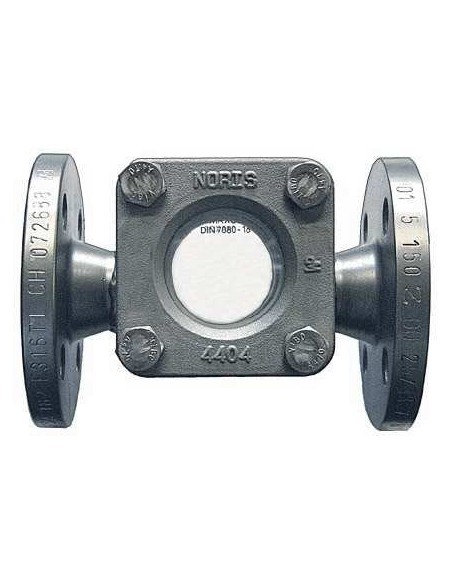

Δείκτης ροής διπλής όψης Noris τύπος 111

NORIS Bauform 111 – δείκτης ροής διπλής όψης χωρίς παραμονή υγρού

Ο NORIS 111 είναι ευθύγραμμος δείκτης ροής διπλής όψης με φλαντζωτή σύνδεση DIN PN16. Η γεωμετρία του σώματος είναι σχεδιασμένη για οριζόντια εγκατάσταση και μειώνει την παραμονή υπολειπόμενου υγρού μέσα στο σώμα, στοιχείο χρήσιμο σε γραμμές που αδειάζουν, καθαρίζονται ή αλλάζουν προϊόν.

Τεχνικά χαρακτηριστικά

• Σύνδεση: φλάντζες DIN PN16
• Πίεση λειτουργίας: 16 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Εγκατάσταση: οριζόντια
• Μεγέθη: DN15–DN80
• Μεγαλύτερα μεγέθη: μέσω σειράς Bauform 112
• Επιλογές: φωτιστικό, ANSI φλάντζες, άκρα συγκόλλησης butt weld

Υλικά και στεγανοποίηση

Το σώμα διατίθεται σε ανοξείδωτο 1.4404 ή 1.4571. Τα καλύμματα είναι ανοξείδωτα, οι κοχλίες A4-70 και τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών ανάλογα με το ρευστό και τη θερμοκρασία.

Πεδίο εφαρμογής

Ο τύπος 111 χρησιμοποιείται για οπτικό έλεγχο πλήρωσης και ροής σε σωληνώσεις υγρών. Είναι κατάλληλος για νερό διεργασίας, CIP/εκκένωση γραμμών, συμβατά χημικά υγρά και βοηθητικά κυκλώματα όπου απαιτείται τοπική παρατήρηση χωρίς αισθητήριο ή ηλεκτρικό σήμα.

Διαφορά από NORIS 108

Ο 108 μπορεί να εγκατασταθεί οριζόντια ή κατακόρυφα, ενώ ο 111 είναι ειδικά σχεδιασμένος για οριζόντια εγκατάσταση και αποφυγή παραμονής υγρού στο σώμα. Η επιλογή γίνεται με βάση τη διάταξη σωλήνωσης και την απαίτηση αποστράγγισης.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής.

Τι πρέπει να δοθεί στην παραγγελία;
DN, PN16, θερμοκρασία, υλικό σώματος, τύπος γυαλιού, υλικό στεγανοποίησης, ρευστό και ανάγκη για φωτιστικό ή ειδική σύνδεση.
