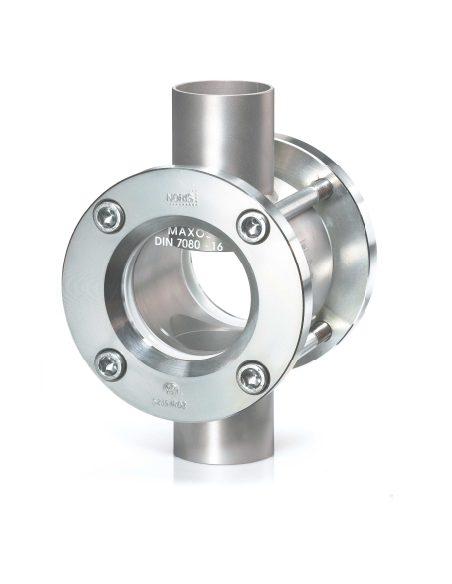

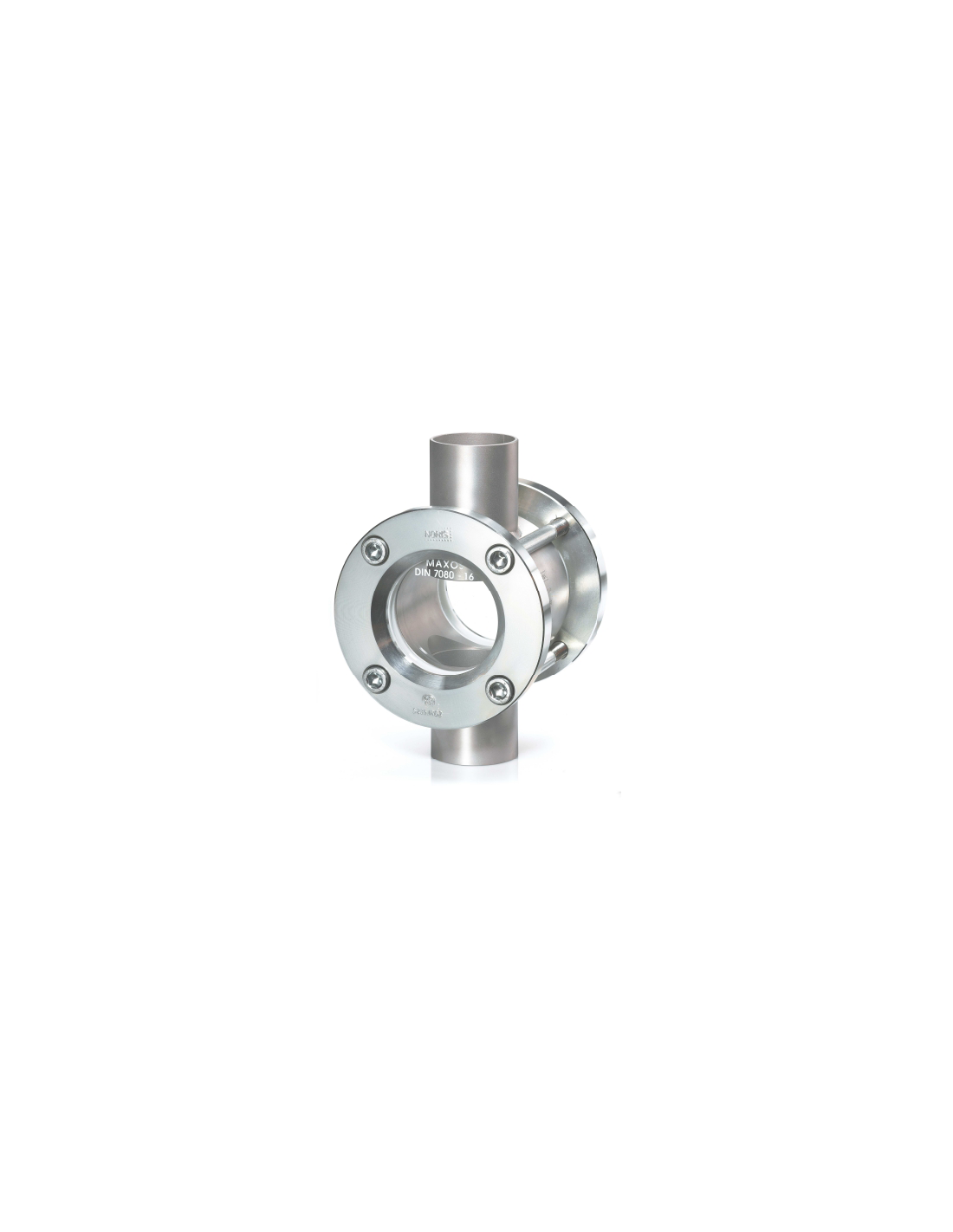

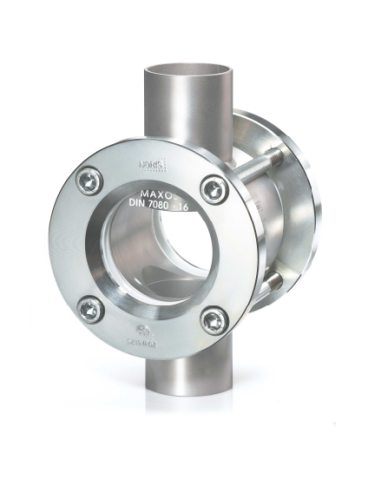

Δείκτης ροής διπλής όψης Noris τύπος 108-S

NORIS Bauform 108-S – δείκτης ροής διπλής όψης με κολλητά άκρα

Ο NORIS 108-S είναι ευθύγραμμος δείκτης ροής διπλής όψης με άκρα για συγκόλληση butt weld. Χρησιμοποιείται για οπτικό έλεγχο πλήρωσης και ροής σε σωληνώσεις, χωρίς ηλεκτρικό σήμα ή όργανο μέτρησης. Η εγκατάσταση μπορεί να γίνει ανάλογα με τη διάταξη της γραμμής, με τήρηση της φοράς ροής.

Συνθήκες λειτουργίας

• Πίεση λειτουργίας: 10 ή 16 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C
• Μεγέθη: DN15 / 21,3 έως DN80 / 88,9
• Σύνδεση: άκρα συγκόλλησης
• Ειδικές επιλογές: φλαντζωτή σύνδεση, φωτιστικό, spinner ή flap
• Μεγαλύτερα μεγέθη: μέσω σειράς Bauform 112-S

Υλικά και στεγανοποίηση

Οι βασικές εκδόσεις είναι 108-S-VV, 108-S-VS και 108-S-St. Το σώμα διατίθεται σε 1.4404 ή RSt 37-2, ενώ τα καλύμματα και οι κοχλίες επιλέγονται σε ανοξείδωτη ή χαλύβδινη εκτέλεση. Τα γυαλιά είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών κατόπιν ελέγχου συμβατότητας.

Επιλογή εφαρμογής

Ο τύπος 108-S επιλέγεται όταν η σωλήνωση είναι συγκολλητής κατασκευής και δεν απαιτείται αποσυναρμολόγηση μέσω φλαντζών. Είναι κατάλληλος για νερό διεργασίας, βοηθητικά κυκλώματα, συμβατά χημικά υγρά, αέρια και γραμμές όπου απαιτείται άμεση τοπική παρατήρηση της κατάστασης του ρευστού.

Διαφορά από 108 και 108-B

Σε σχέση με τον 108, ο 108-S δεν έχει τυπική φλαντζωτή σύνδεση PN16 αλλά κολλητά άκρα. Σε σχέση με τον 108-B, δεν χρησιμοποιεί ελεύθερες φλάντζες PN10. Η επιλογή γίνεται από το πρότυπο σωλήνωσης, την ανάγκη αποσυναρμολόγησης και την πίεση λειτουργίας.

FAQ

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής. Οι διαθέσιμες επιλογές αφορούν φωτισμό ή εσωτερική οπτική ένδειξη spinner/flap.

Τι πρέπει να δοθεί στην παραγγελία;
DN/διάμετρος σωλήνα, πίεση 10 ή 16 bar, θερμοκρασία, υλικό σώματος, τύπος γυαλιού, ρευστό και πιθανή απαίτηση για φωτιστικό ή εσωτερική ένδειξη.
