Δείκτης ροής διπλής όψης Noris τύπος 108-B

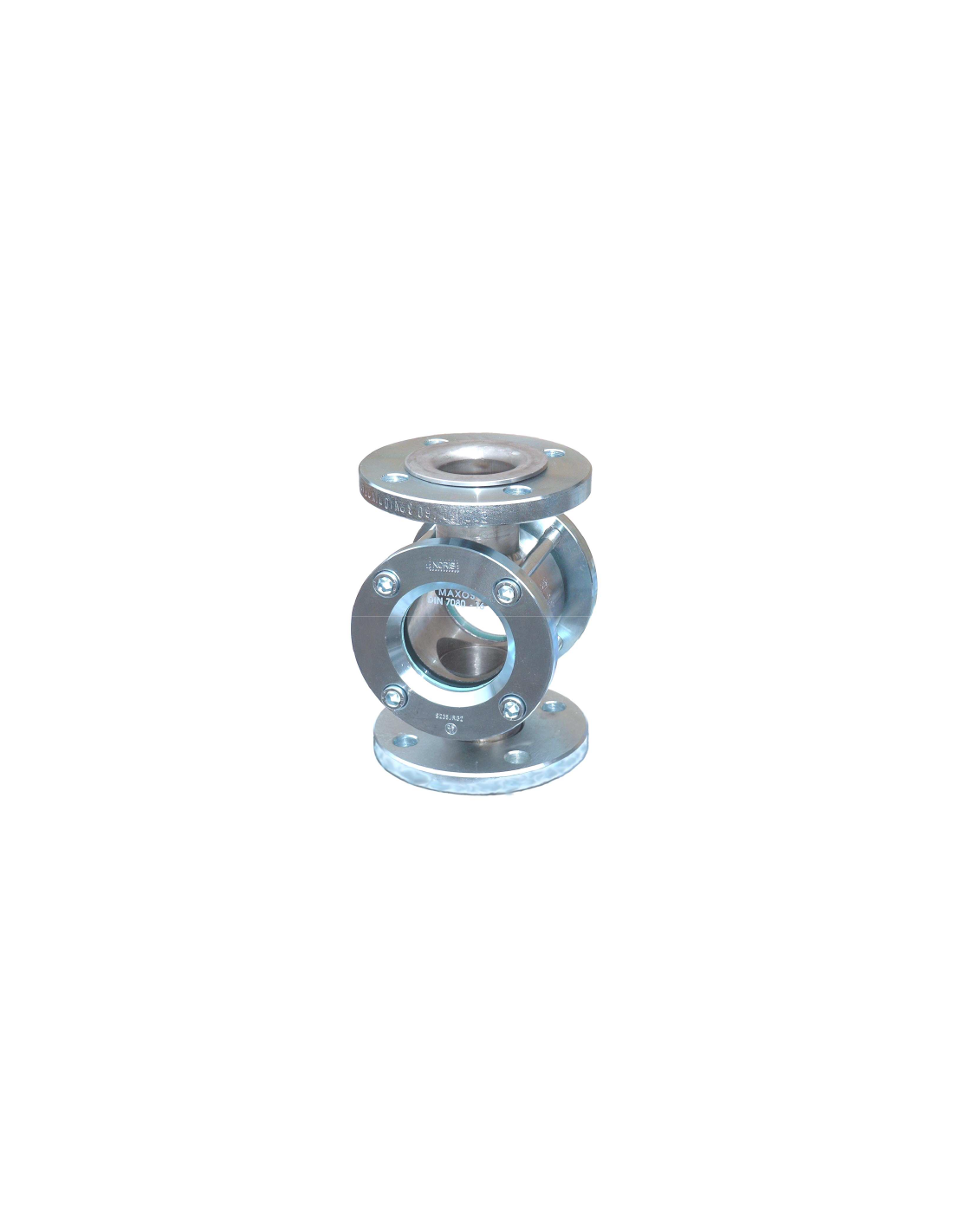

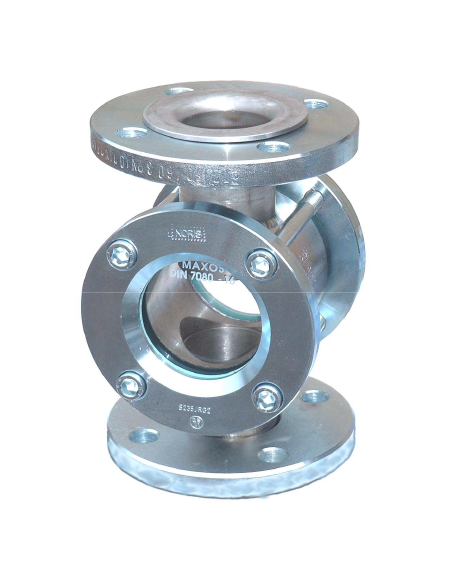

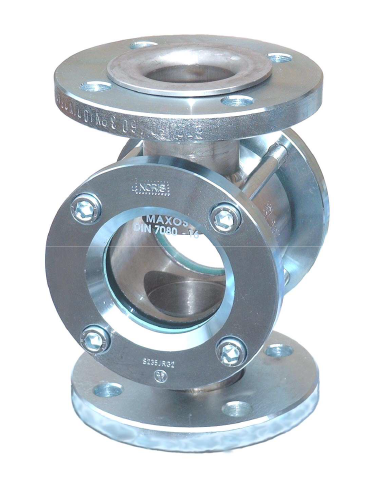

NORIS Bauform 108-B – δείκτης ροής διπλής όψης με ελεύθερες φλάντζες

Ο NORIS 108-B είναι ευθύγραμμος δείκτης ροής διπλής όψης για οπτικό έλεγχο πλήρωσης και κίνησης ρευστού μέσα σε σωληνώσεις. Η κατασκευή “B” αφορά ελεύθερες φλάντζες σύνδεσης DIN 2642, PN10, διαφοροποιώντας τον από σταθερά φλαντζωτές εκδόσεις.

Τεχνικά χαρακτηριστικά

• Σύνδεση: ελεύθερες φλάντζες DIN 2642, PN10
• Πίεση λειτουργίας: 10 bar
• Θερμοκρασία λειτουργίας: 150 °C ή 280 °C, ανάλογα με την εκτέλεση
• Μεγέθη: DN15–DN80
• Εγκατάσταση: οριζόντια ή κατακόρυφη, με τήρηση φοράς ροής
• Πρόσθετες επιλογές: φωτιστικό δείκτη, spinner ή flap, πλήρης ανοξείδωτη εκτέλεση

Υλικά κατασκευής

Το σώμα διατίθεται σε WN 1.4404 ή 1.4571. Οι ελεύθερες φλάντζες είναι RSt 37-2 γαλβανισμένες, τα καλύμματα RSt 37-2 / C22.8 γαλβανισμένα και οι κοχλίες DIN 912 από χάλυβα. Τα γυαλιά παρατήρησης είναι βοριοπυριτικά κατά DIN 7080 ή soda-lime κατά DIN 8902. Η τυπική στεγανοποίηση είναι graphite, με δυνατότητα άλλων υλικών κατόπιν ελέγχου συμβατότητας.

Πεδίο εφαρμογής

Χρησιμοποιείται σε βοηθητικά δίκτυα, νερό διεργασίας, χημικά υγρά συμβατά με ανοξείδωτο σώμα και graphite παρεμβύσματα, αέρια και γραμμές όπου απαιτείται τοπική οπτική επιβεβαίωση ροής χωρίς ηλεκτρικό σήμα. Για διαβρωτικά ρευστά ή περιβάλλον πλύσης, εξετάζεται πλήρης ανοξείδωτη κατασκευή.

Διαφορά από τον τύπο 108

Ο 108-B έχει ελεύθερες φλάντζες PN10, ενώ ο τύπος 108 αναφέρεται σε φλαντζωτή σύνδεση DIN PN16. Η επιλογή γίνεται με βάση την κλάση πίεσης της γραμμής, το πρότυπο φλαντζών και την απαίτηση ευθυγράμμισης/συναρμολόγησης στη σωλήνωση.

FAQ

Έχει στάνταρ εσωτερικό πτερύγιο;
Όχι απαραίτητα. Το spinner ή flap αναφέρεται ως επιλογή.

Δέχεται ενεργοποιητή;
Όχι. Είναι παθητικός δείκτης ροής για οπτική παρατήρηση.
