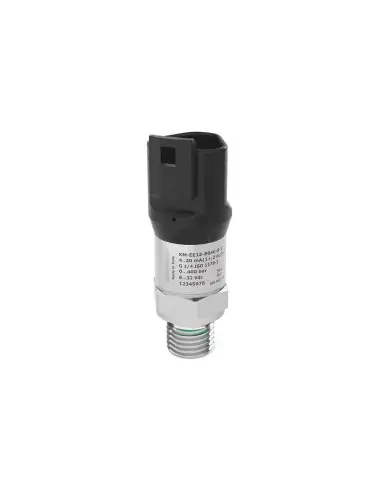

Μεταδότης Πίεσης Gefran τύπος KM

Μεταδότης πίεσης Gefran KM

Ο Gefran KM είναι αναλογικός μεταδότης πίεσης για υδραυλικά κυκλώματα, πρέσες, power packs, αντλίες και mobile μηχανήματα με κραδασμούς, θερμικές μεταβολές και αιχμές πίεσης. Το αισθητήριο στοιχείο είναι thick film επάνω σε ανοξείδωτη μεμβράνη.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: 4…1000 bar
• Ακρίβεια στους 23 °C: < ±0,5% FS
• Χρόνος απόκρισης 10…90% FS: < 1 ms
• Θερμοκρασία διεργασίας και περιβάλλοντος: -40…+125 °C
• Βρεχόμενα μέρη: ανοξείδωτος χάλυβας AISI 430F και 17-4 PH
• Προστασία: IP67 / IP69K με κατάλληλο θηλυκό connector
• Αντοχή σε κραδασμούς: 20 g, 10…2000 Hz κατά IEC 60068-2-6

Έξοδοι και επιλογή σήματος

Διατίθεται με 4…20 mA, 0…10 Vdc, 1…5 Vdc και 0,5…4,5 V ratiometric. Η έξοδος 4…20 mA επιλέγεται για μεγαλύτερα μήκη καλωδίων ή περιβάλλον με ηλεκτρομαγνητικό θόρυβο. Οι έξοδοι τάσης χρησιμοποιούνται σε κοντινές αναλογικές εισόδους PLC ή ECU. Η έκδοση 0…10 V δεν καλύπτεται από πιστοποίηση SIL/PL.

Συνδέσεις διεργασίας και στεγανοποίηση

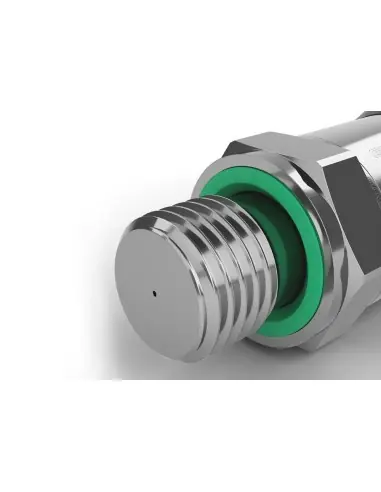

Οι διαθέσιμες μηχανικές συνδέσεις περιλαμβάνουν G 1/4 ISO 1179-2, 9/16 UNF SAE J1926-2 και R 1/4 ISO 7/1. Οι κωδικοί στεγανοποίησης περιλαμβάνουν FKM για G 1/4 και NBR για 9/16 UNF. Για περιοχές έως 60 bar απαιτείται προσοχή στην ατμοσφαιρική αντιστάθμιση του connector ή του καλωδίου.

Προστασία από αιχμές πίεσης

Σε κυκλώματα με υδραυλικό πλήγμα, cavitation ή γρήγορο κλείσιμο βαλβίδων, μπορεί να επιλεγεί ενσωματωμένο snubber με οπή 0,5 mm. Η επιλογή αυτή μειώνει την καταπόνηση του αισθητηρίου σε παλμικές πιέσεις.

Πρότυπα

Οι εκδόσεις KM SIL2/PL d καλύπτουν EN IEC 62061, IEC/EN 61508 και EN ISO 13849-1/-2. Η συμμόρφωση περιλαμβάνει EMC 2014/30/EU, RoHS 2011/65/EU και Machinery Directive 2006/42/EC.

FAQ

Για ποια μέσα είναι κατάλληλος;
Για υγρά και αέρια συμβατά με AISI 430F και 17-4 PH.

Χρειάζεται συντήρηση;
Έλεγχος στεγανότητας σύνδεσης, καλωδίωσης, γείωσης και απόκλισης σήματος σε περιοδικά διαστήματα.
