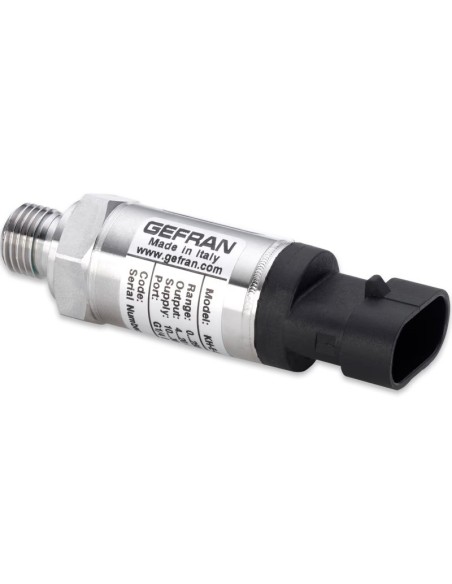

Μεταδότης Πίεσης Gefran τύπος KH

Μεταδότης πίεσης Gefran KHC

Ο Gefran KHC είναι ψηφιακός μεταδότης πίεσης για mobile hydraulics και βιομηχανικά υδραυλικά κυκλώματα όπου η μέτρηση πρέπει να μεταφέρεται απευθείας σε δίκτυο CAN. Διατίθεται με έξοδο CANopen DS404 ή SAE J1939, με μετάδοση πίεσης και θερμοκρασίας συσκευής.

Βασικά τεχνικά δεδομένα

• Περιοχές μέτρησης: 4…1000 bar
• Τροφοδοσία: 8…32 Vdc
• Ακρίβεια σε θερμοκρασία αναφοράς: < ±0,5% FS
• Ρυθμός μέτρησης: 1 ms / 1000 Hz
• Βρεχόμενα μέρη: AISI 430F και 17-4 PH
• Περίβλημα: AISI 304
• Θερμοκρασία διεργασίας / αποθήκευσης: -40…+125 °C
• Θερμοκρασία περιβάλλοντος: -40…+105 °C
• Προστασία: IP67 / IP69K με κατάλληλο θηλυκό M12 connector

Βιομηχανικές εφαρμογές

Ο KHC χρησιμοποιείται σε υδραυλικές μονάδες μηχανημάτων έργου, γεωργικά μηχανήματα, material handling, υδραυλικά μπλοκ βαλβίδων, αντλίες, κυλίνδρους και συστήματα όπου απαιτείται διάγνωση πίεσης μέσω CAN bus. Η ψηφιακή επικοινωνία μειώνει την ανάγκη για αναλογικές εισόδους PLC και επιτρέπει παραμετροποίηση διεύθυνσης, ρυθμού μετάδοσης και μηνυμάτων.

Επιλογή πρωτοκόλλου

CANopen DS404 επιλέγεται σε μηχανές με αρχιτεκτονική CANopen, NMT states, PDO/SDO και LSS παραμετροποίηση.
SAE J1939 επιλέγεται σε mobile εφαρμογές, ECU δίκτυα και μηχανήματα που χρησιμοποιούν PGN/SPN δομή επικοινωνίας.

Εγκατάσταση

Η γείωση γίνεται συνήθως μέσω του σώματος της μηχανής. Χρησιμοποιείται θωρακισμένο καλώδιο, με τη θωράκιση συνδεδεμένη στο κέλυφος του 5-pin M12 connector. Τα καλώδια ισχύος πρέπει να οδεύουν χωριστά από τα καλώδια σήματος για περιορισμό παρεμβολών.

Πρότυπα και συμμόρφωση

Η δήλωση συμμόρφωσης KHC αναφέρει CE, EMC Directive 2014/30/EU, RoHS 2011/65/EU, EN 61326-1 και EN 61326-2-3.

FAQ

Για ποια μέσα είναι κατάλληλος;
Για υγρά και αέρια συμβατά με AISI 430F και 17-4 PH.

Υπάρχει αναλογική έξοδος;
Όχι στην KHC. Η σειρά αφορά ψηφιακή έξοδο CANopen ή J1939.

Για νέα έργα τι πρέπει να ελεγχθεί;
Η επίσημη σελίδα Gefran αναφέρει την KHC ως phase-out και δείχνει ως αντικατάσταση τη σειρά KMC.
