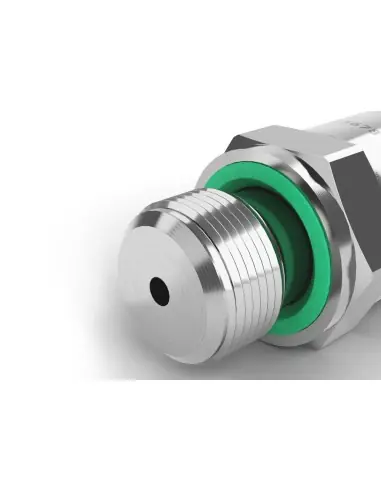

Μεταδότης Πίεσης Gefran τύπος KMC

Μεταδότης πίεσης Gefran KMC

Ο Gefran KMC είναι ψηφιακός μεταδότης πίεσης για υδραυλικά κυκλώματα και mobile hydraulics, με αισθητήριο film επάνω σε ανοξείδωτη μεμβράνη. Μεταδίδει πίεση και θερμοκρασία συσκευής μέσω CANopen DS404 ή SAE J1939, χωρίς αναλογική έξοδο.

Τεχνικά δεδομένα

• Περιοχές μέτρησης: 4…1000 bar
• Τροφοδοσία: 8…32 Vdc
• Ακρίβεια στους 23 °C: < ±0,5% FS
• Συχνότητα μέτρησης: 4 kHz
• Χρόνος απόκρισης 10…90% FS: < 1 ms
• Θερμοκρασία διεργασίας / περιβάλλοντος: -40…+125 °C
• Βρεχόμενα μέρη: AISI 430F και 17-4 PH
• Περίβλημα: AISI 304
• Προστασία: IP67 / IP69K με σωστά τοποθετημένο θηλυκό M12 connector
• Κραδασμοί: 20 g, 10…2000 Hz κατά IEC 60068-2-6

Επιλογή επικοινωνίας

Η έκδοση CANopen χρησιμοποιείται σε μηχανές με CANopen master, PDO/SDO, NMT και LSS παραμετροποίηση. Υποστηρίζονται DS301, DS305, DS404 και DR303-2. Η έκδοση J1939 αφορά δίκτυα ECU σε mobile μηχανήματα και λειτουργεί με baudrate 250 kbit/s.

Μηχανικές και ηλεκτρικές επιλογές

Διατίθενται συνδέσεις πίεσης G 1/4 ISO 1179-2 με FKM, 9/16 UNF SAE J1926-2 με NBR και R 1/4 ISO 7/1. Η ηλεκτρική σύνδεση είναι M12x1 5-pin, με Supply+, Supply-, CAN H και CAN L. Δεν υπάρχει ενεργοποιητής· πρόκειται για όργανο μέτρησης.

Προστασία από αιχμές πίεσης

Σε υδραυλικά συστήματα με cavitation, liquid hammer ή γρήγορο κλείσιμο βαλβίδων μπορεί να επιλεγεί ενσωματωμένο snubber με οπή 0,5 mm. Η επιλογή εξετάζεται όταν οι παλμοί πίεσης είναι συχνοί σε αντλίες, μπλοκ βαλβίδων ή κυλίνδρους.

Εγκατάσταση

Συνιστάται γείωση μέσω του σώματος της μηχανής, διαχωρισμός καλωδίων ισχύος και σήματος, και θωρακισμένο καλώδιο για μήκη άνω των 30 m. Η θωράκιση γειώνεται στην πλευρά connector.

Πρότυπα και συμμόρφωση

Η δήλωση συμμόρφωσης αναφέρει RoHS 2011/65/EU, EMC 2014/30/EU, EN IEC 63000:2018, EN 61326-1:2013 και EN 61326-2-3:2013.

FAQ

Για ποια ρευστά είναι κατάλληλος;
Για υγρά και αέρια συμβατά με AISI 430F και 17-4 PH.

Πότε επιλέγεται KMC αντί KM;
Όταν το PLC ή ECU απαιτεί ψηφιακή επικοινωνία CAN αντί για 4…20 mA ή έξοδο τάσης.

Τι ελέγχεται στη συντήρηση;
Στεγανότητα σύνδεσης, κατάσταση M12 connector, γείωση, CAN termination, Node-ID και απόκλιση ένδειξης.
