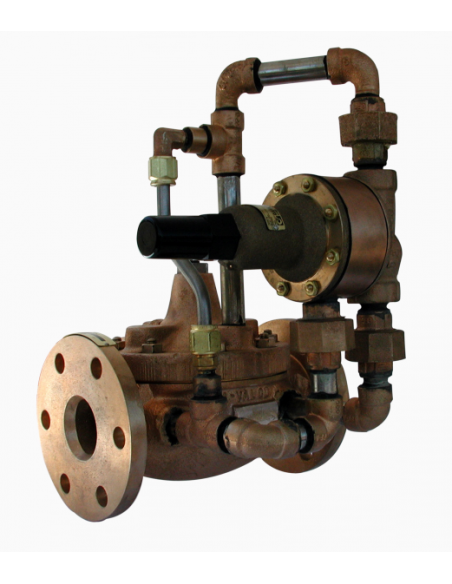

Βαλβίδα Εκτόνωσης Πίεσης Cla-Val τύπος 50M-2

Cla-Val 50M-2 βαλβίδα εκτόνωσης πίεσης

Η Cla-Val 50M-2 είναι pilot-operated βαλβίδα εκτόνωσης πίεσης για ναυτιλιακά δίκτυα, με χρήση σε back pressure sustaining ή pressure relief λειτουργία σε constant pressure pumping systems. Η έκδοση της σελίδας αναφέρεται με φλαντζωτά άκρα και κατασκευή κατά MIL-F-20042 Class 150 ή Class 250.

Λειτουργικός ρόλος

Η 50M-2 ανοίγει όταν η πίεση γραμμής υπερβεί τη ρύθμιση του pilot και εκτονώνει παροχή προς by-pass, επιστροφή ή ασφαλές σημείο απόρριψης. Σε διάταξη back pressure sustaining διατηρεί ελάχιστη πίεση στην ανάντη πλευρά, ώστε να μην καταρρέει η πίεση του συστήματος κατά τη μεταβολή παροχής.

Τεχνικά στοιχεία επιλογής

• Τύπος: Pressure Relief Valve
• Λειτουργία: pressure relief / back pressure sustaining
• Service: constant pressure pumping systems
• Σύνδεση: φλαντζωτή
• Προδιαγραφή: MIL-F-20042 Class 150 ή 250
• Κατηγορία Cla-Val marine: pressure relief / remote sensed relief valves

Διαφορά από απλό relief valve

Η 50M-2 δεν είναι απλή ελατηριωτή βαλβίδα ανακούφισης. Η κύρια βαλβίδα ελέγχεται από pilot κύκλωμα, ώστε το άνοιγμα να είναι αναλογικό με την πίεση και την απαιτούμενη παροχή εκτόνωσης. Αυτό έχει σημασία σε αντλητικά συγκροτήματα σταθερής πίεσης, όπου η απότομη μεταβολή ροής μπορεί να δημιουργήσει pressure surge.

Τυπικές εφαρμογές

• constant pressure pumping systems
• fuel ή service piping, όπου προβλέπεται από το specification
• by-pass αντλιών
• προστασία γραμμών από υπερπίεση λειτουργίας
• ναυτιλιακά δίκτυα με φλάντζες MIL-F-20042

Συντήρηση

Ο έλεγχος πρέπει να περιλαμβάνει pilot γραμμές, φίλτρα, διάφραγμα κύριας βαλβίδας, έδρα, set pressure και στεγανότητα στην κλειστή θέση. Σε καύσιμα ή νερό με στερεά, μικρές διατομές ελέγχου μπορούν να φράξουν και να αλλάξουν την πίεση ανοίγματος.
