Βαλβίδα Εκτόνωσης Πίεσης Cla-Val τύπος 50M-5

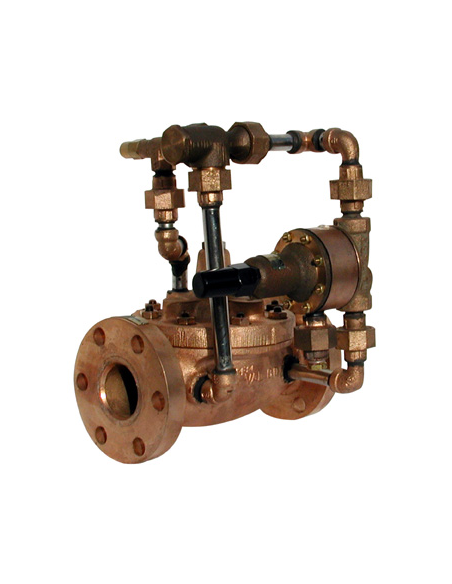

Cla-Val 50M-5 remote sensing βαλβίδα εκτόνωσης πίεσης

Η Cla-Val 50M-5 είναι βαλβίδα εκτόνωσης πίεσης με remote sensing, για ναυτιλιακά fuel oil transfer systems σε πλοία επιφανείας. Η λειτουργία της βασίζεται σε pilot control που λαμβάνει πίεση αναφοράς από απομακρυσμένο σημείο της γραμμής, ώστε η εκτόνωση να γίνεται με βάση την πραγματική πίεση του κρίσιμου τμήματος του δικτύου.

Τεχνική κατάταξη

• Τύπος: Remote Sensing Pressure Relief Valve
• Service: marine fuel oil transfer system
• Σώμα: globe pattern
• Διαθέσιμα μεγέθη: 1 1/2" έως 8"
• Γωνιακή εκτέλεση: 8" angle pattern
• Φλαντζωτή προδιαγραφή: MIL-F20042 Class 150 / Class 250
• Union-style εκτέλεση: MIL-F1183

Λειτουργία σε fuel oil transfer

Η 50M-5 ανοίγει όταν η sensed pressure υπερβεί τη ρύθμιση του pilot και εκτονώνει παροχή προς επιστροφή, by-pass ή άλλο προβλεπόμενο σημείο του συστήματος. Η απομακρυσμένη λήψη πίεσης είναι χρήσιμη όταν η πίεση στο σώμα της βαλβίδας δεν αντιπροσωπεύει την πίεση που πρέπει να προστατευθεί, λόγω απωλειών γραμμής, υψομετρικών διαφορών ή θέσης αντλιών.

Διαφορά από τοπική relief valve

Σε τοπική relief διάταξη η βαλβίδα αντιδρά στην πίεση στο σημείο εγκατάστασης. Στη 50M-5, η γραμμή sensing επιτρέπει έλεγχο από άλλο σημείο του δικτύου. Αυτό είναι σημαντικό σε fuel oil transfer skids, όπου η πίεση στην κατάθλιψη αντλίας, στο manifold ή σε downstream εξοπλισμό μπορεί να διαφέρει αισθητά.

Σημεία επιλογής

Κατά την τεχνική επιλογή πρέπει να επιβεβαιώνονται:

• set pressure και θέση remote sensing
• μέγιστη παροχή εκτόνωσης
• ιξώδες και θερμοκρασία fuel oil
• back pressure στη γραμμή επιστροφής
• κλάση φλαντζών ή union σύνδεσης
• πρόσβαση σε pilot, strainer και sensing line

Συντήρηση

Ο έλεγχος πρέπει να περιλαμβάνει καθαρότητα sensing line, pilot strainer, διάφραγμα, έδρα, set pressure και στεγανότητα σε κλειστή θέση. Σε fuel oil service απαιτείται έλεγχος για κατάλοιπα, παραφίνες ή φραγές σε μικρές διατομές ελέγχου.
