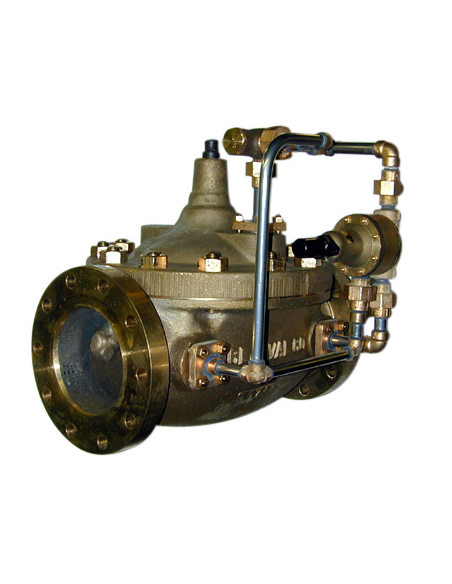

Βαλβίδα Εκτόνωσης Πίεσης Cla-Val τύπος 50M

Cla-Val 50M βαλβίδα εκτόνωσης πίεσης

Η Cla-Val 50M είναι υδραυλικά λειτουργούμενη, pilot-operated βαλβίδα εκτόνωσης πίεσης, με διαμορφούμενη λειτουργία ανοίγματος. Χρησιμοποιεί ρυθμιζόμενο spring-loaded relief control για να ενεργοποιεί την κύρια βαλβίδα όταν η πίεση της γραμμής υπερβεί την προκαθορισμένη τιμή. Η σελίδα προϊόντος αναφέρει χρήση σε gasoline ή jet fuel distribution systems.

Λειτουργία

Η βαλβίδα ανοίγει γρήγορα για διατήρηση της πίεσης γραμμής και κλείνει σταδιακά ώστε να περιορίζονται μεταβατικά φαινόμενα και pressure surges. Μπορεί να χρησιμοποιηθεί ως pressure relief, pressure sustaining, back pressure ή unloading valve σε by-pass διάταξη, με εκτόνωση προς δεξαμενή ή αναρρόφηση αντλίας.

Κύρια στοιχεία διάταξης

• Κύρια βαλβίδα: Hytrol main valve
• Pilot: CRL Pressure Relief Control
• Προστασία pilot γραμμής: X44M orifice strainer
• Λειτουργία: πλήρως αυτόματη, με ρύθμιση set pressure στο pilot
• Τύπος: modulating pressure relief valve

Ναυτιλιακές εφαρμογές

Στον marine quick reference κατάλογο, η σειρά 50M / 50M-2 / 50M-5 κατατάσσεται στις pressure relief valves και remote sensed relief valves για shipboard piping. Αναφέρονται εφαρμογές σε gasoline ή jet fuel distribution, καθώς και σε συστήματα back pressure / pressure relief και constant pressure pumping.

Σημεία επιλογής

Η επιλογή πρέπει να βασίζεται σε:

• set pressure και επιτρεπτή υπερπίεση
• μέγιστη παροχή εκτόνωσης
• upstream πίεση και back pressure στη γραμμή επιστροφής
• συμβατότητα υλικών με καύσιμο, jet fuel ή άλλο μέσο
• προδιαγραφή φλαντζών MIL-F20042 Class 150 / Class 250, όπου εφαρμόζεται
• απαίτηση για local ή remote sensing

Συντήρηση

Ο περιοδικός έλεγχος πρέπει να περιλαμβάνει καθαρισμό strainer, έλεγχο pilot γραμμών, διάφραγμα κύριας βαλβίδας, έδρα, ρύθμιση CRL και επαλήθευση ανοίγματος στο πραγματικό set pressure. Emulsions, στερεά ή κατάλοιπα καυσίμου μπορούν να επηρεάσουν την απόκριση του pilot και τη στεγανότητα στην έδρα.
