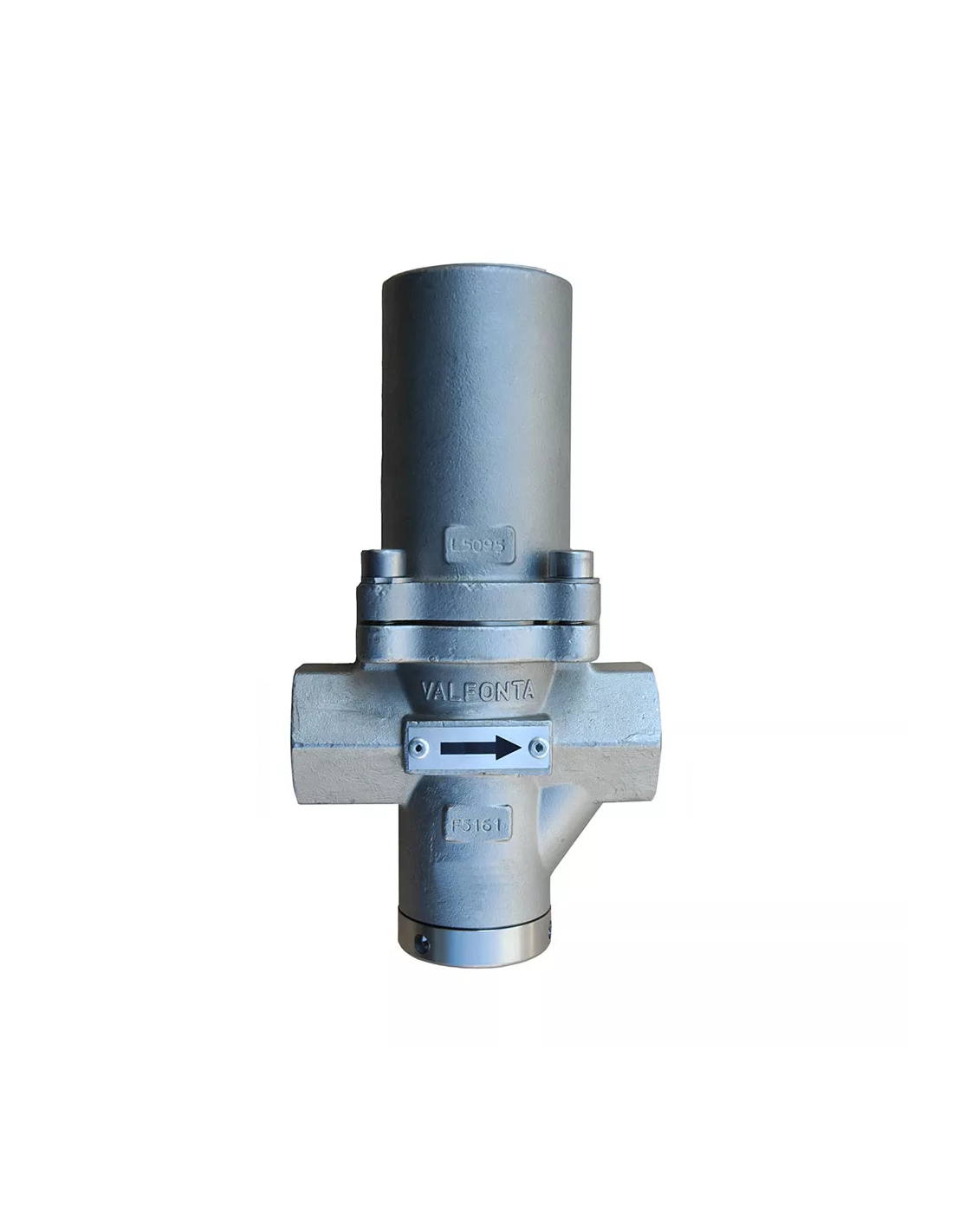

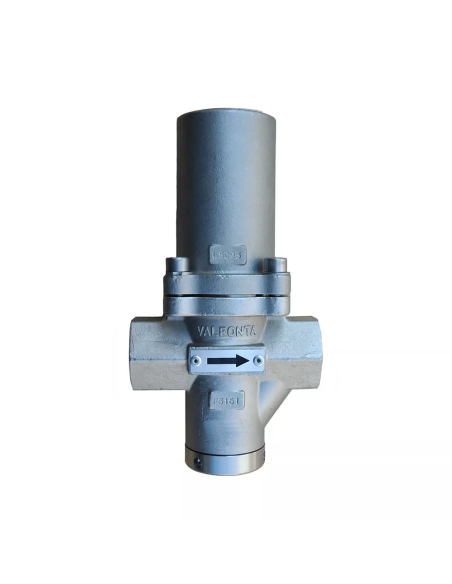

Μειωτής Πίεσης Αμέσου Δράσεως Valfonta τύπος PRV30

Valfonta PRV30 μειωτής πίεσης άμεσης δράσης

Ο Valfonta PRV30 είναι αυτοενεργός μειωτής πίεσης με αντιστάθμιση μέσω εμβόλου, για διατήρηση downstream πίεσης όταν μεταβάλλεται η πίεση εισόδου. Η βαλβίδα κλείνει όταν η πίεση εξόδου υπερβεί το set point και ρυθμίζεται μηχανικά από κοχλία και ελατήριο, χωρίς εξωτερική ενέργεια ή γραμμή παλμού.

Τεχνικά χαρακτηριστικά

• Μεγέθη: DN15–DN25 ή 1/2”–1”.
• Συνδέσεις: BSP, NPT, φλάντζες EN/DIN ή ANSI.
• Υλικό σώματος, καλύμματος και trim: AISI 316L / 1.4404.
• Ονομαστική πίεση: PN25.
• Μέγιστη πίεση εισόδου: 25 barg.
• Περιοχές ρύθμισης p2: 0,5–3 / 1–8 / 4–12 barg.
• Kv: 2 / 2,5 / 3,5 m³/h, με μειωμένα Kv 0,2 / 0,4 / 0,6 / 1 m³/h κατόπιν επιλογής.

Ρευστά και στεγανοποιήσεις

Κατάλληλος για υγρά και αέρια Group 2, όπως νερό, πεπιεσμένο αέρα και ουδέτερα αέρια. Οι βασικές στεγανοποιήσεις είναι NBR για -30 έως +80°C. Διατίθενται EPDM έως +125°C, Viton έως +150°C και ειδικά soft seals όπως PEEK ή Aflas ανάλογα με το ρευστό.

Εφαρμογές

Χρησιμοποιείται σε χημικά εργαστήρια, μικρά sanitary κυκλώματα, πεπιεσμένο αέρα, sprinkler lines και τοπικές μειώσεις πίεσης σε υγρά ή ουδέτερα αέρια μικρής παροχής. Η ανοξείδωτη κατασκευή 316L τοποθετείται όταν απαιτείται αυξημένη αντοχή σε διάβρωση σε σχέση με bronze εκδόσεις.

Εγκατάσταση και επιλογή

Η σωλήνωση πρέπει να καθαρίζεται πριν την εγκατάσταση και συνιστάται φίλτρο upstream. Η οδηγία εγκατάστασης αναφέρει οριζόντια σωλήνωση, φορά ροής σύμφωνα με το σώμα, αργό άνοιγμα βανών για αποφυγή υδραυλικού πλήγματος και downstream ασφαλιστική βαλβίδα. Για επιλογή απαιτούνται p1, p2, παροχή, μέσο, θερμοκρασία, Kv, σύνδεση και υλικό στεγανοποίησης.

Πρότυπα

Το τεχνικό φυλλάδιο ταξινομεί το PRV30 κατά PED 2014/68/EU για αέρια και υγρά Group 2, PN25, DN15–DN25, article 3, χωρίς απαίτηση CE marking. Αναφέρεται επίσης τεχνικός φάκελος ATEX LOM 14.034 U για κατηγορία II 2 GD.
