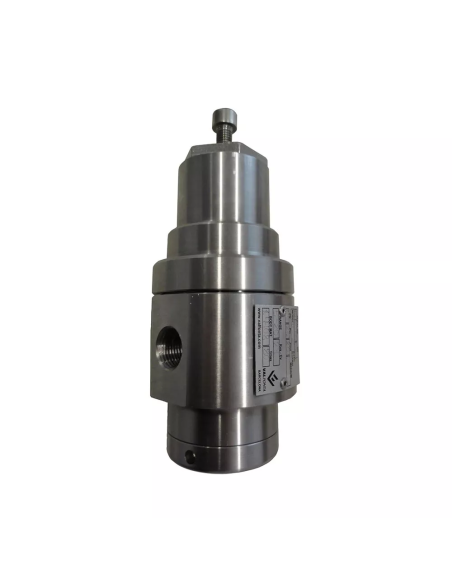

Μειωτής Πίεσης Αμέσου Δράσεως Valfonta τύπος PRV20

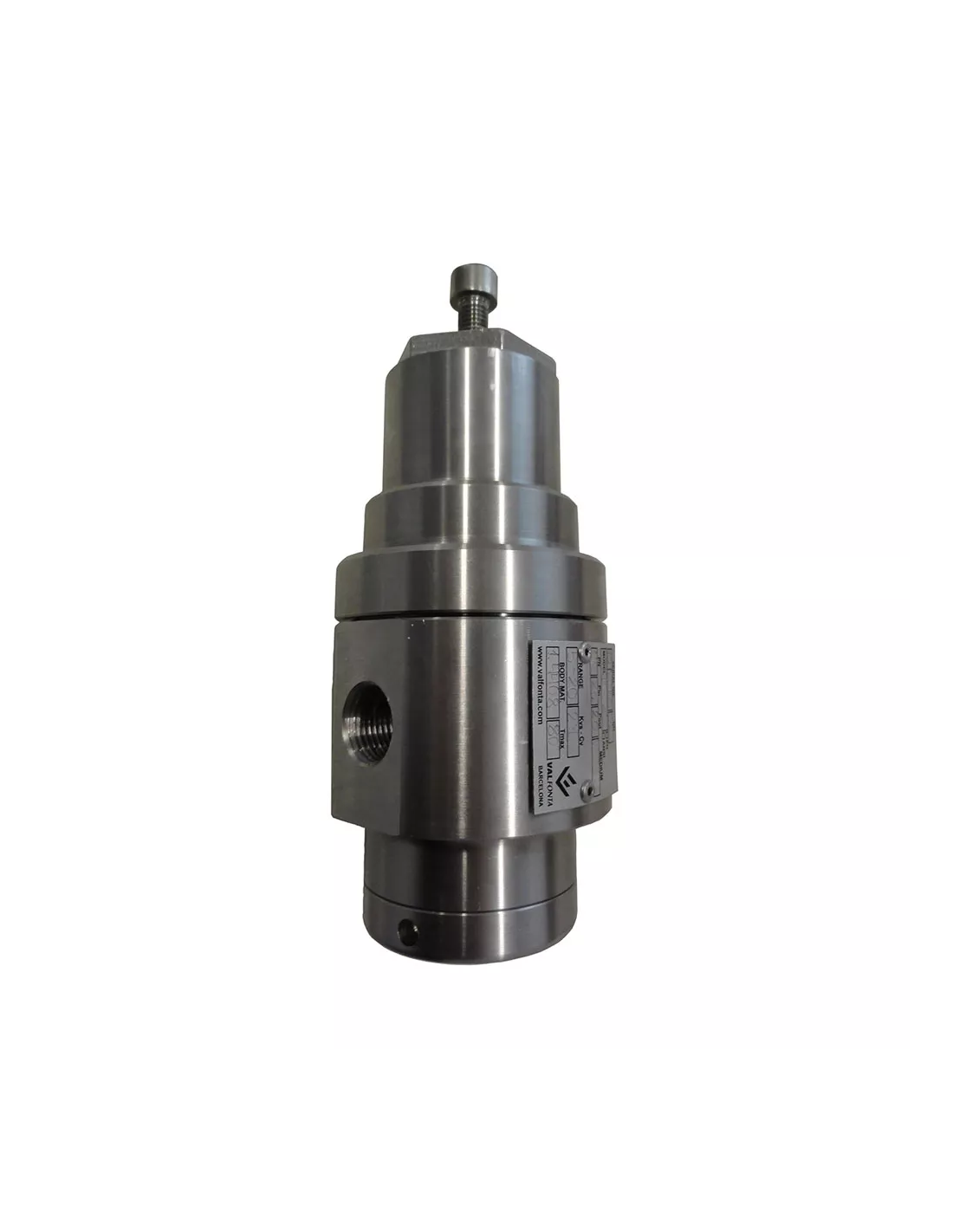

Valfonta PRV20 μειωτής πίεσης άμεσης δράσης

Ο Valfonta PRV20 είναι αυτοενεργός μειωτής πίεσης, εμβολοκίνητης αντιστάθμισης, για τοπική ρύθμιση downstream πίεσης σε μικρά δίκτυα υγρών και ουδέτερων αερίων. Η βαλβίδα κλείνει όταν η πίεση εξόδου αυξάνεται πάνω από το set point και ρυθμίζεται μηχανικά από τη βίδα προφόρτισης ελατηρίου. Δεν απαιτεί γραμμή παλμού ή εξωτερική ενέργεια.

Τεχνικά χαρακτηριστικά

• Μεγέθη: 1/4”, 3/8”, 1/2”, 3/4” / DN8–DN20.
• Συνδέσεις: BSP ή NPT, σπειρωτές.
• Ονομαστική πίεση: PN40.
• Μέγιστη πίεση εισόδου: 40 barg.
• Περιοχές ρύθμισης: 0,2–2 / 1–8 / 5–20 barg.
• Kv: 1,2 έως 2,4 m³/h.
• Θερμοκρασία: -20 έως +80°C, με άλλες εκτελέσεις κατόπιν επιλογής.

Υλικά και στεγανοποιήσεις

Η βασική κατασκευή είναι από ανοξείδωτο χάλυβα AISI 316L / 1.4404 για σώμα και εσωτερικά μέρη. Διατίθεται σώμα από bronze κατόπιν επιλογής. Οι στεγανοποιήσεις μπορούν να είναι NBR, FKM ή EPDM, ανάλογα με το μέσο, τη θερμοκρασία και τη χημική συμβατότητα.

Εφαρμογές

Τυπικές χρήσεις είναι εργαστηριακές εγκαταστάσεις χημικών, μικρά sanitary κυκλώματα, πεπιεσμένος αέρας, sprinkler lines, ουδέτερα αέρια και υγρά χαμηλής έως μεσαίας παροχής. Το μικρό Kv το καθιστά κατάλληλο για σημεία κατανάλωσης και όχι για κεντρικές γραμμές μεγάλης παροχής.

Εγκατάσταση και ασφάλεια

Πριν από τη βαλβίδα απαιτείται καθαρισμός σωλήνωσης και φίλτρο προστασίας. Οι βάνες πρέπει να ανοίγουν αργά για αποφυγή υδραυλικού πλήγματος. Ο PRV20 δεν είναι ασφαλιστική βαλβίδα· όταν υπάρχει κίνδυνος υπερπίεσης downstream, απαιτείται ανεξάρτητη διάταξη προστασίας.

Πρότυπα και πιστοποιήσεις

Η τεκμηρίωση αναφέρει PED 2014/68/EU, ATEX τεχνικό φάκελο και ISO 9001. Για προμήθεια απαιτούνται p1, p2, παροχή, μέσο, θερμοκρασία, σύνδεση και υλικό στεγανοποίησης.
