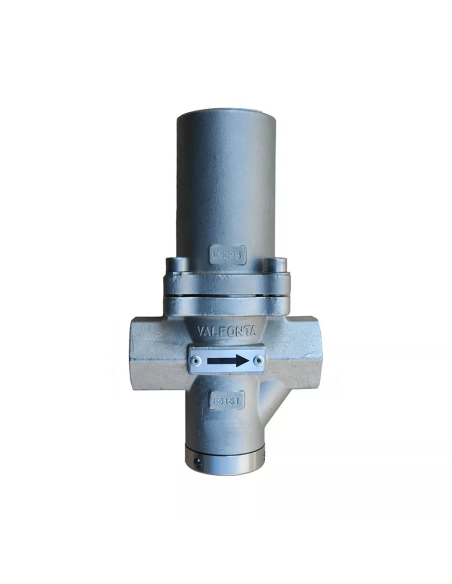

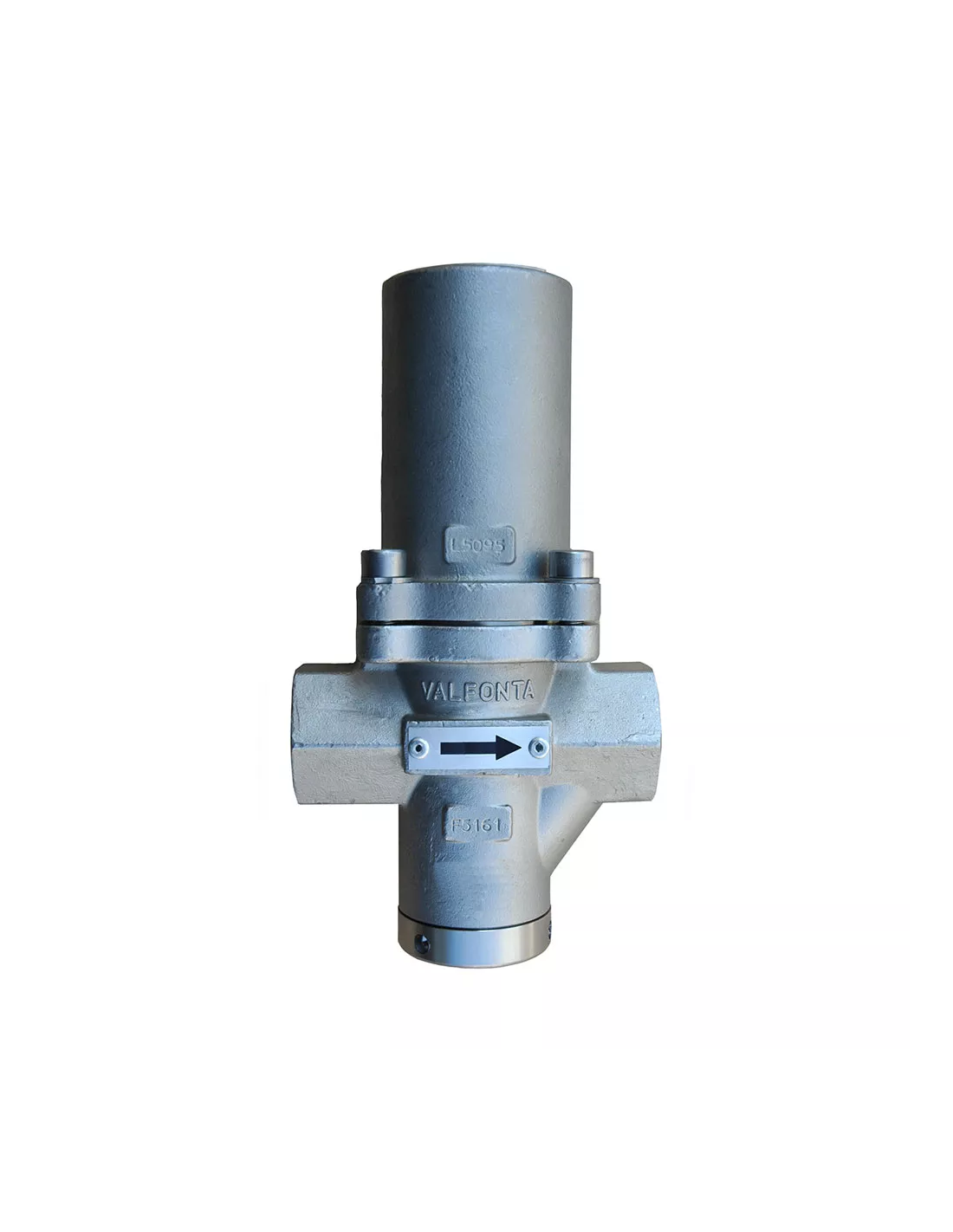

Μειωτής Πίεσης Αμέσου Δράσεως Valfonta τύπος PRV44

Valfonta PRV44 μειωτής πίεσης άμεσης δράσης

Ο Valfonta PRV44 είναι αυτοενεργός μειωτής πίεσης για υγρά, αέρια και ατμό. Η βαλβίδα λειτουργεί χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Η downstream πίεση δρα στο εσωτερικό σύστημα εξισορρόπησης με φυσούνα και η βαλβίδα κλείνει όταν η πίεση εξόδου υπερβεί το ρυθμισμένο set point.

Τεχνικά χαρακτηριστικά

• Μεγέθη: DN15–DN25 / 1/2”–1”.
• Συνδέσεις: BSP, NPT, φλάντζες EN/DIN ή ANSI.
• Υλικό σώματος, καλύμματος και trim: AISI 316L / 1.4404.
• Ονομαστική πίεση: PN25.
• Μέγιστη πίεση εισόδου: 25 barg.
• Περιοχές ρύθμισης: 0,5–3 / 1–8 / 4–12 barg.
• Kvs: 2 / 2,5 / 3,5 m³/h, με μειωμένα Kv 0,2 / 0,4 / 0,6 / 1 m³/h κατόπιν επιλογής.
• Θερμοκρασία λειτουργίας: -30 έως +210°C.

Μέσα και στεγανοποίηση

Το PRV44 καλύπτει ρευστά Group 1 και Group 2, όπως ατμό, πεπιεσμένο αέρα, νερό, άζωτο, fuel-oil και ουδέτερα αέρια. Η βασική στεγανοποίηση περιλαμβάνει γραφιτούχο PTFE, PTFE και Viton, ενώ διατίθενται ειδικές μαλακές στεγανοποιήσεις EPDM, PEEK, Viton ή Aflas ανάλογα με το μέσο.

Εφαρμογές

Χρησιμοποιείται σε χημικά εργαστήρια, μικρές ατμικές εγκαταστάσεις, εναλλάκτες θερμότητας, πεπιεσμένο αέρα, sprinkler systems, fuel-oil, πλυντήρια, dry cleaners και βοηθητικά δίκτυα διεργασιών. Το μικρό Kvs το κατατάσσει σε τοπικές μειώσεις πίεσης και όχι σε κεντρικούς σταθμούς μεγάλης παροχής.

Εγκατάσταση και επιλογή

Συνιστώνται upstream φίλτρο, μανόμετρα εισόδου/εξόδου, βάνες απομόνωσης και ασφαλιστική βαλβίδα downstream. Η σωλήνωση πρέπει να καθαρίζεται πριν την εγκατάσταση και οι βάνες να ανοίγουν αργά για αποφυγή υδραυλικού πλήγματος. Για επιλογή απαιτούνται p1, p2, παροχή, μέσο, θερμοκρασία, Kvs, σύνδεση και στεγανοποιητικά.
