Οι Berluto DRV 772 και DRV 778 είναι μειωτές πίεσης άμεσης δράσης, με μεμβράνη, ελατήριο ρύθμισης, μονή έδρα και αντιστάθμιση πίεσης εισόδου. Η downstream πίεση δρα στη μεμβράνη και ρυθμίζει τη θέση του εσωτερικού cartridge, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Προορίζονται για επιθετικά νερά, επιθετικά υγρά, αέρα και ουδέτερα αέρια.
Το σώμα και το καπάκι ελατηρίου είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι από ανοξείδωτο 1.4404. Διατίθενται στεγανοποιήσεις NBR έως 100°C, EPDM έως 130°C και FKM έως 190°C. Η έκδοση EPDM αναφέρεται με συμμόρφωση FDA και EC 1935/2004 για δευτερεύουσες εφαρμογές τροφίμων.
Το DRV 772 επιλέγεται για χαμηλότερη downstream ρύθμιση, 0,5–4 bar. Το DRV 778 καλύπτει ευρύτερο εύρος, 0,5–9 bar. Η επιλογή γίνεται από p1, p2, παροχή, DN, Kvs, θερμοκρασία και χημική συμβατότητα ελαστομερούς.
Η βαλβίδα διαθέτει ενσωματωμένο φίλτρο, αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η εγκατάσταση μπορεί να γίνει σε οποιαδήποτε θέση, με προτίμηση την κατακόρυφη.

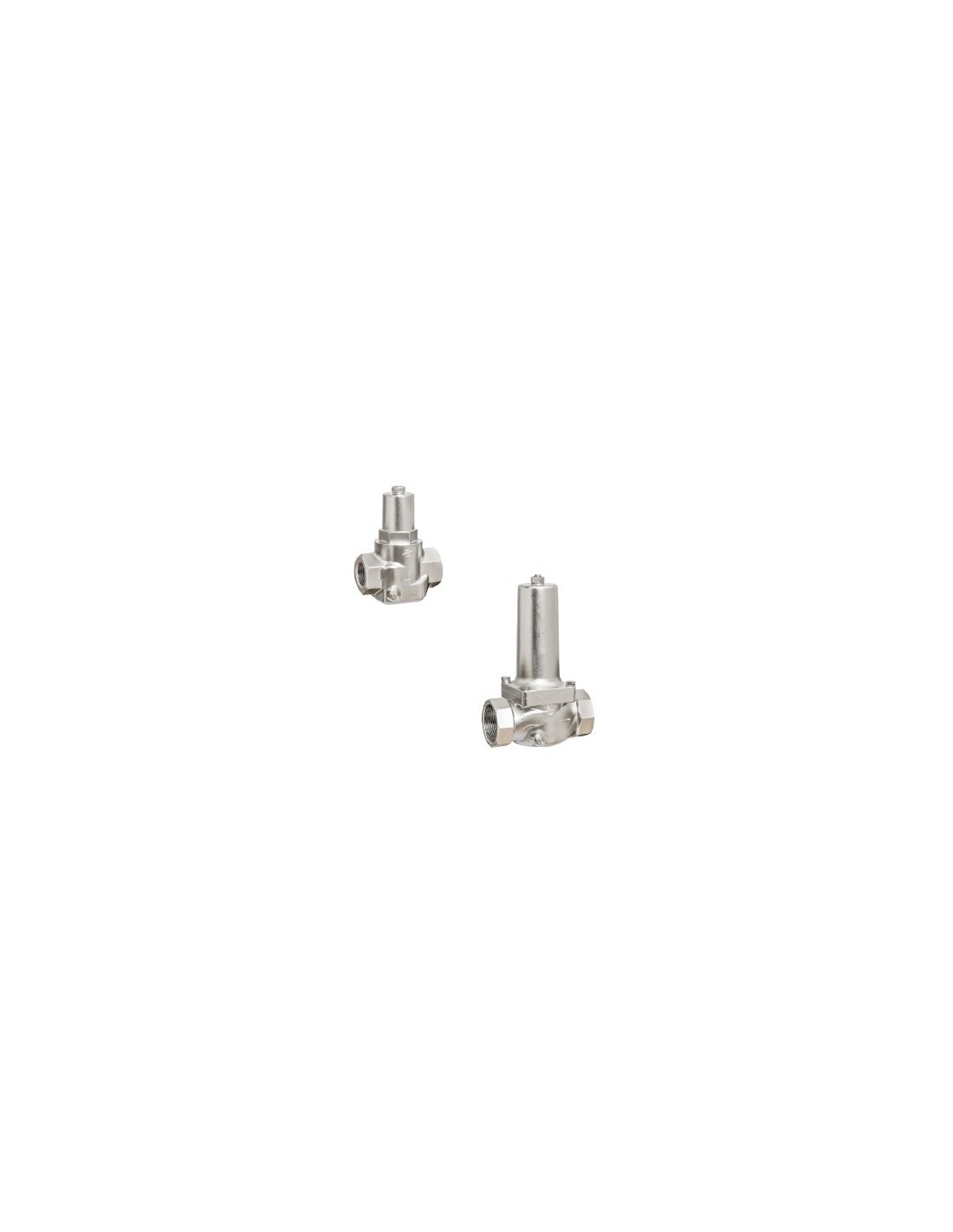

DRV 772 / 778
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 50
Inlet pressure up to 40 bar
Outlet pressure from 0.5 up to 9 bar
Temperature range -30 °C to 190 °C

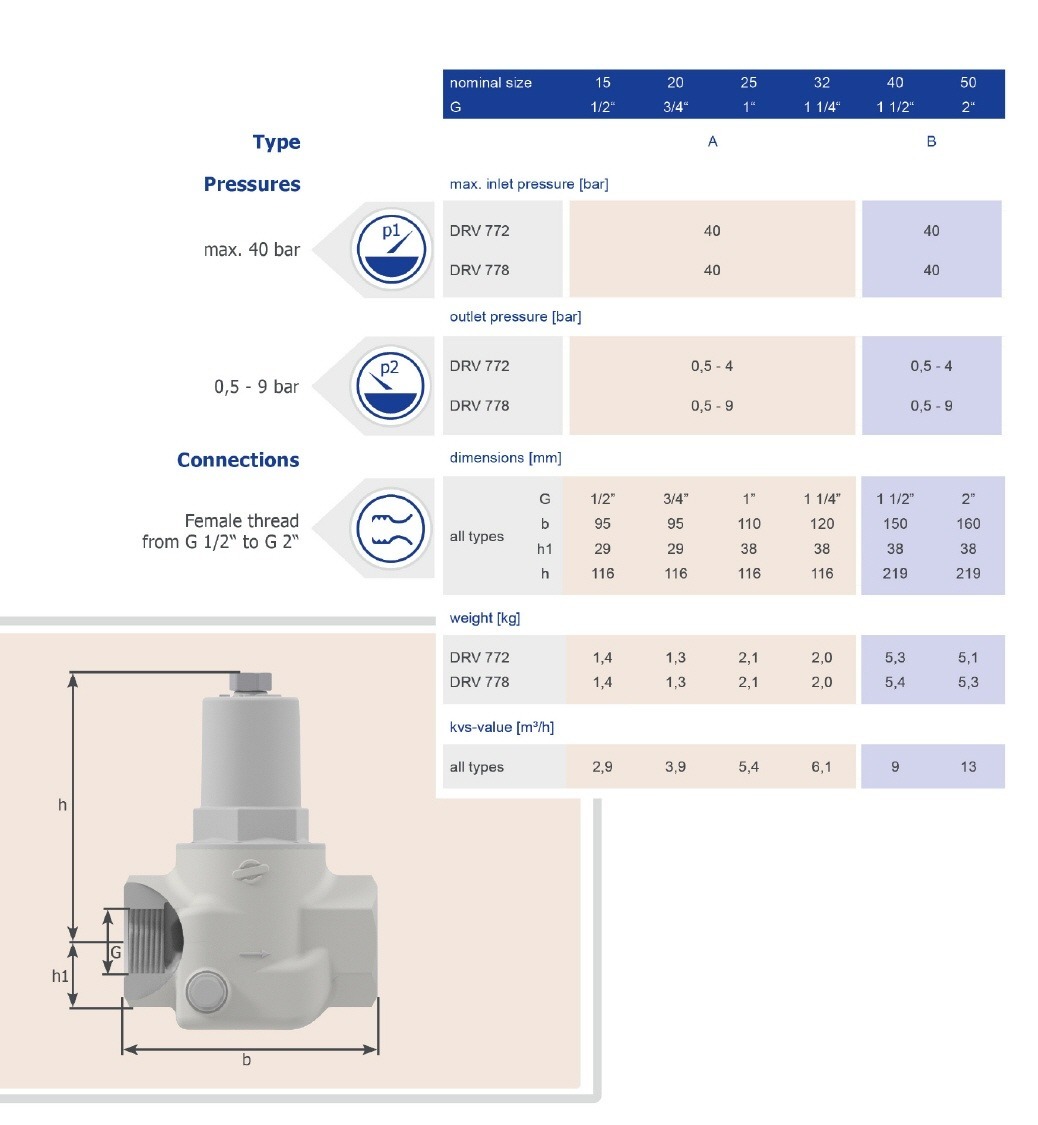

Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
