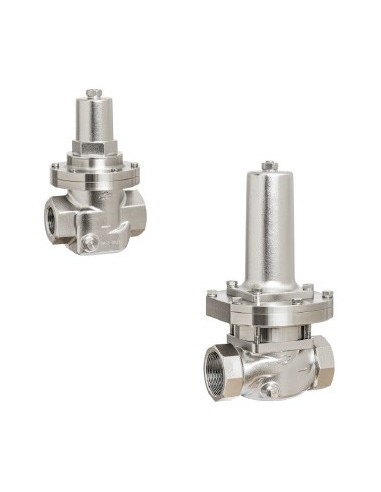

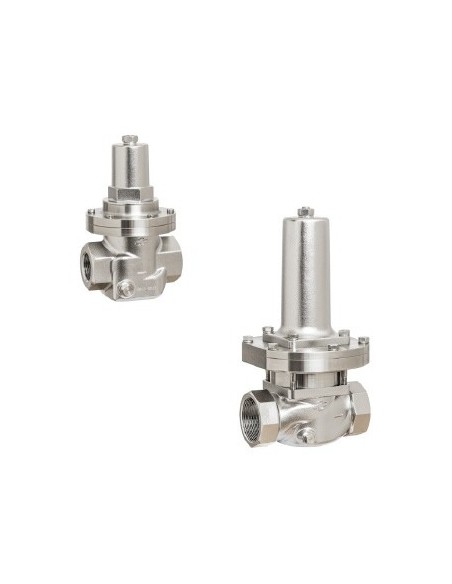

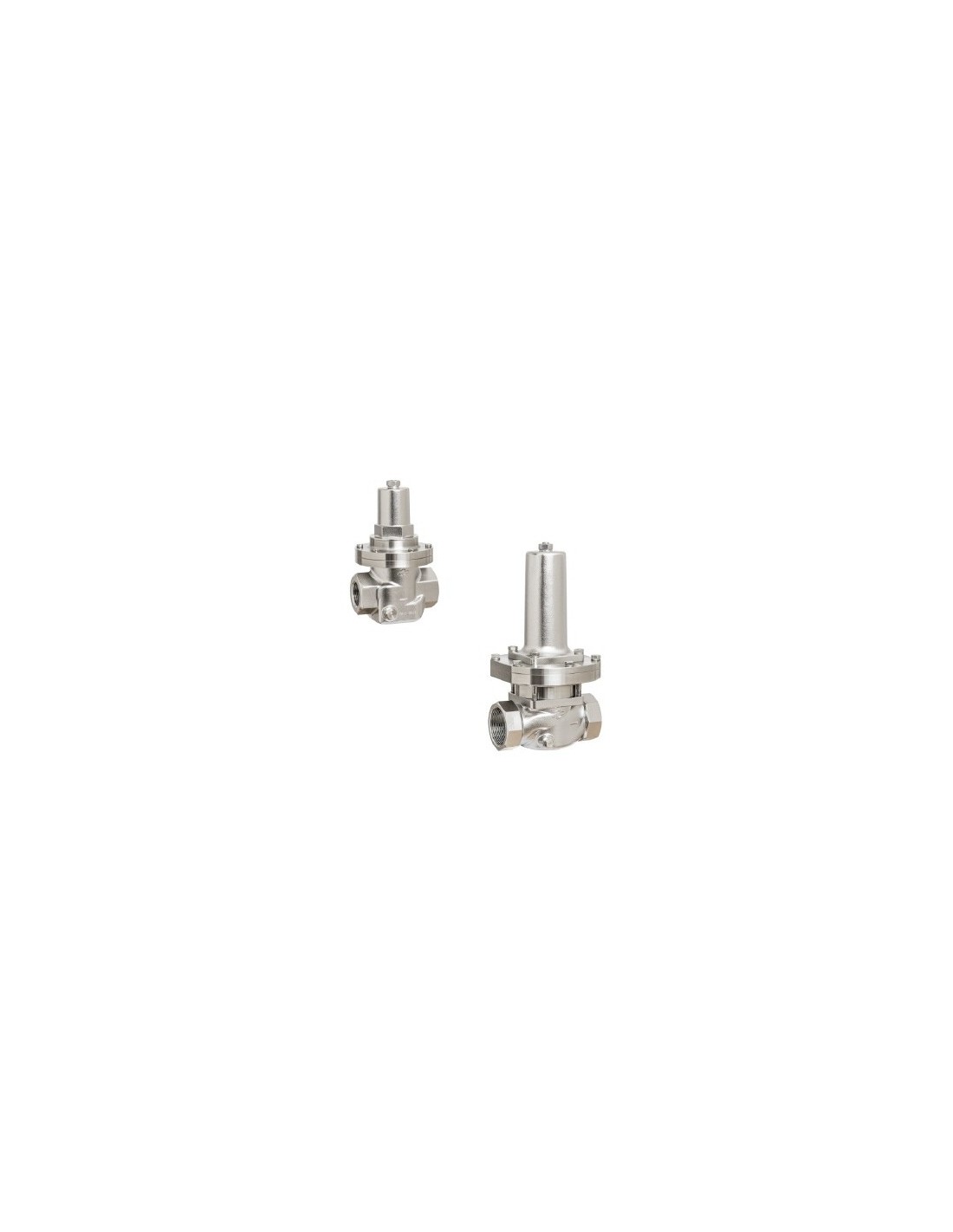

Ο Berluto DRV 750 είναι μειωτής πίεσης άμεσης δράσης, με μεμβράνη, ελατήριο ρύθμισης και αντιστάθμιση πίεσης εισόδου. Η downstream πίεση ρυθμίζεται μηχανικά στην περιοχή 0,2–2 bar, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Η σειρά αφορά χαμηλές πιέσεις εξόδου σε ανοξείδωτη κατασκευή.
Το σώμα και το καπάκι ελατηρίου είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι από ανοξείδωτο 1.4404. Διατίθενται στεγανοποιήσεις NBR για DN15–DN32 έως 100°C, EPDM έως 130°C και FKM έως 190°C. Η έκδοση με EPDM αναφέρεται ως συμβατή με FDA και EC 1935/2004 για δευτερεύουσες εφαρμογές τροφίμων.
Η σειρά προορίζεται για επιθετικά νερά και επιθετικά υγρά. Μπορεί επίσης να χρησιμοποιηθεί σε αέρα και ουδέτερα αέρια όταν η απαιτούμενη παροχή βρίσκεται εντός των ορίων Kvs της βαλβίδας.
Τυπικές χρήσεις είναι κυκλώματα χαμηλής πίεσης, τροφοδοσία εξοπλισμού με περιορισμένη επιτρεπόμενη πίεση, διεργασίες με ανοξείδωτη απαίτηση, βοηθητικά δίκτυα νερού, ουδέτερα αέρια και εφαρμογές όπου απαιτείται ρύθμιση κάτω από 2 bar.
Η βαλβίδα διαθέτει ενσωματωμένο φίλτρο, αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η εγκατάσταση μπορεί να γίνει σε οποιαδήποτε θέση, με προτίμηση την κατακόρυφη. Για επιλογή απαιτούνται p1, p2, παροχή, DN, Kvs, θερμοκρασία, μέσο και υλικό στεγανοποίησης.
DRV 750
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 50
Inlet pressure up to 25 bar
Outlet pressure from 0.2 up to 2 bar
Temperature range -30 °C to 190 °C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
