Οι Berluto DRV 732-D και DRV 738-D είναι μειωτές πίεσης άμεσης δράσης, εμβολοκίνητοι, ελατηριωτοί και μονής έδρας, με αντιστάθμιση πίεσης εισόδου. Η σειρά είναι σχεδιασμένη κυρίως για ατμό και θερμό νερό, με δυνατότητα χρήσης και σε επιθετικά νερά, επιθετικά μη κολλώδη υγρά, αέρα και ουδέτερα αέρια, εφόσον επιβεβαιώνεται η συμβατότητα υλικών.
Το σώμα και το καπάκι ελατηρίου είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι από ανοξείδωτο 1.4404. Για ατμό έως 150°C χρησιμοποιείται διάταξη PTFE/EPDM. Για εφαρμογές έως 200°C προβλέπεται PTFE/EPDM/FEPM, με κατώτερο όριο +20°C.
Το DRV 732-D επιλέγεται όταν η απαιτούμενη downstream πίεση βρίσκεται στην περιοχή 2–5 bar. Το DRV 738-D καλύπτει υψηλότερη περιοχή ρύθμισης, 4–10 bar. Η επιλογή πρέπει να γίνεται από p1, p2, παροχή μάζας ατμού, θερμοκρασία, Kvs και επιτρεπόμενη ταχύτητα ροής, όχι μόνο από το DN σωλήνωσης.
Η σειρά διαθέτει αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Το τεχνικό δελτίο αναφέρει PED 2014/68/EU και δυνατότητα ταξινομικών εγκρίσεων DNV GL, ABS, LR, CCS και BV.

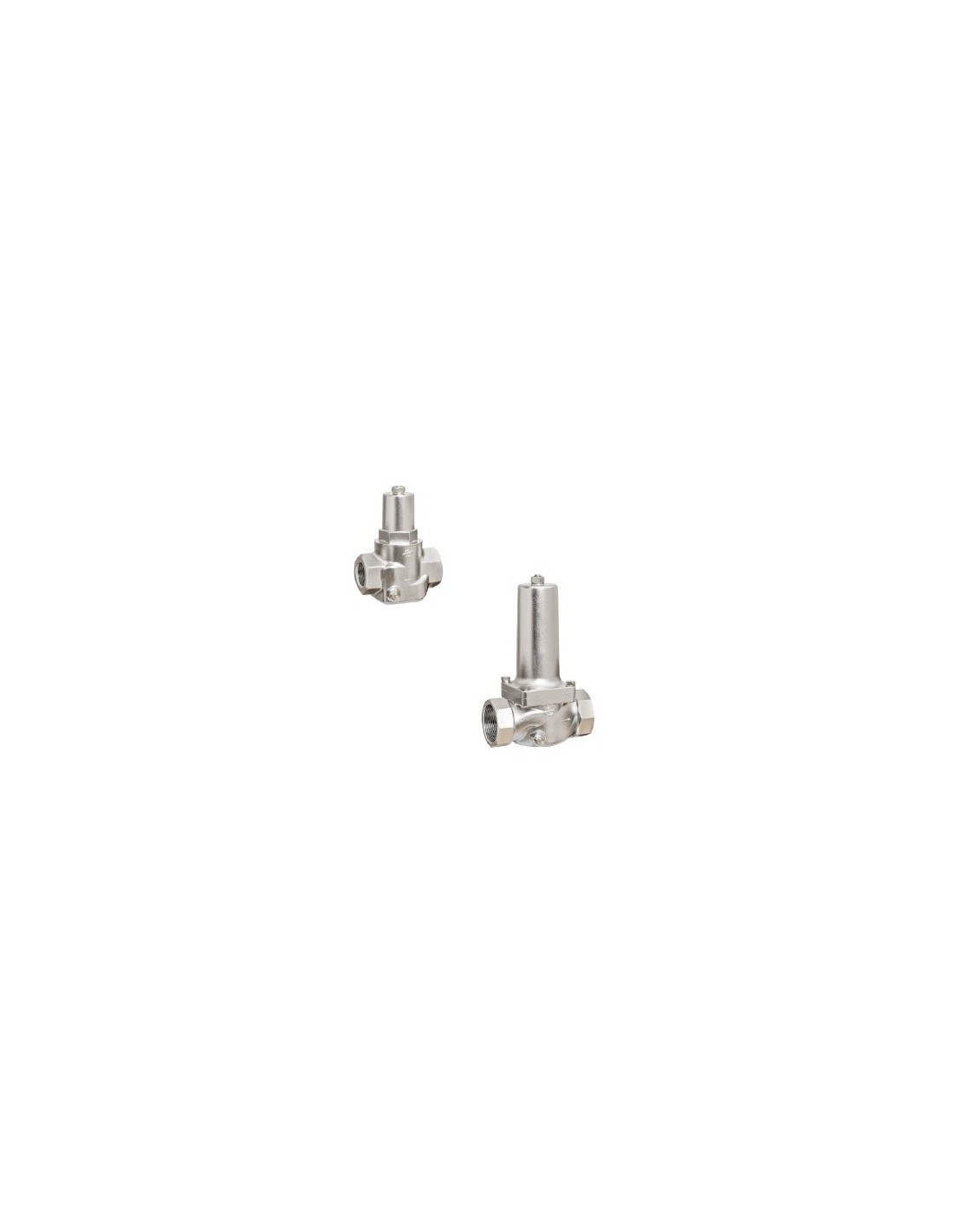

DRV 732-D / 738-D
Pressure reducing valves of the series are piston-controlled, spring-loaded pressure reducing valves and have an inlet pressure compensation. The cartridge design allows easy replacement of the internal parts. Due to the sealing materials used, the series are ideally suited for steam applications.
Nominal size DN 15 up to DN 50
Inlet pressure up to 16 bar
Outlet pressure from 2 up to 10 bar
Temperature range -30°C to 200°C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
