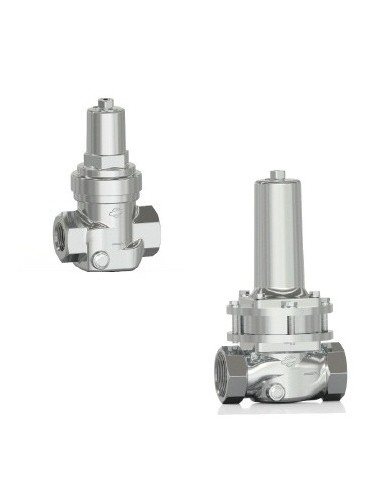

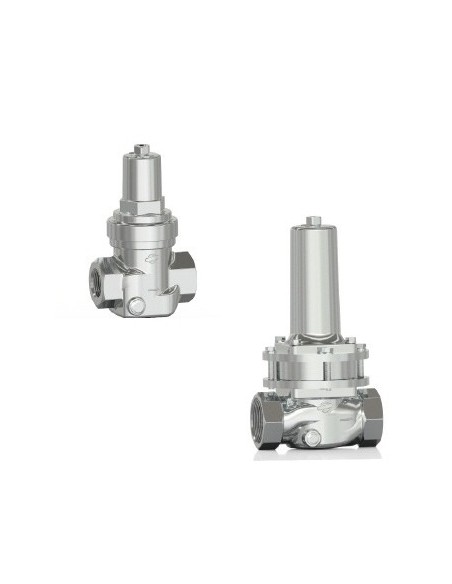

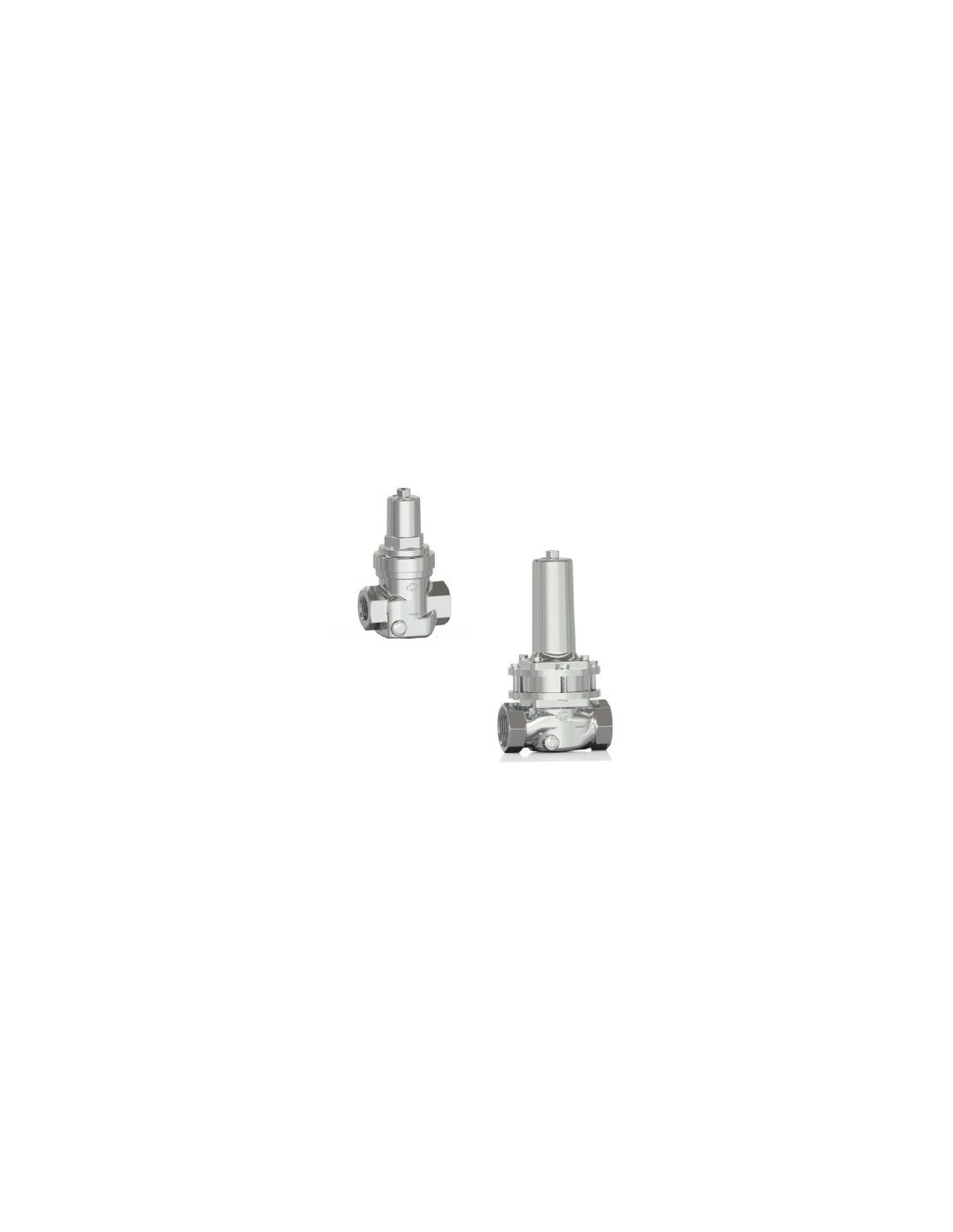

Ο Berluto DRV 730-D είναι μειωτής πίεσης άμεσης δράσης, εμβολοκίνητος, ελατηριωτός και μονής έδρας με αντιστάθμιση πίεσης εισόδου. Προορίζεται κυρίως για ατμό και θερμό νερό, ενώ μπορεί να χρησιμοποιηθεί και σε επιθετικά νερά, ουδέτερα αέρια, αέρα και μη κολλώδη επιθετικά υγρά, εφόσον επιβεβαιωθεί η συμβατότητα υλικών και στεγανοποιήσεων.
Το σώμα και το καπάκι ελατηρίου είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι από ανοξείδωτο 1.4404. Για ατμό έως 150°C χρησιμοποιούνται στεγανοποιήσεις PTFE/EPDM. Για θερμοκρασίες έως 200°C προβλέπεται διάταξη PTFE/EPDM/FEPM, με κατώτερο όριο εφαρμογής +20°C.
Χρησιμοποιείται σε μικρές και μεσαίες γραμμές ατμού, θερμό νερό, αποστειρωτικά ή θερμικά υποσυστήματα, βοηθητικά δίκτυα διεργασιών και τοπική μείωση πίεσης πριν από καταναλωτές χαμηλής πίεσης. Για ατμό, η επιλογή πρέπει να ελέγχει παροχή μάζας, p1, p2, θερμοκρασία και ταχύτητα ροής, όχι μόνο το DN της σωλήνωσης.
Η βαλβίδα διαθέτει αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη downstream πίεσης. Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Το τεχνικό δελτίο αναφέρει συμμόρφωση PED 2014/68/EU και διαθέσιμες ταξινομικές εγκρίσεις DNV GL, ABS, LR, CCS και BV.
DRV 730-D
Pressure reducing valves of the series are piston-controlled, spring-loaded pressure reducing valves and have an inlet pressure compensation. The cartridge design allows easy replacement of the internal parts. Due to the sealing materials used, the series are ideally suited for steam applications.
Nominal size DN 15 up to DN 50
Inlet pressure up to 16 bar
Outlet pressure from 0.3 up to 2 bar
Temperature range -30 °C to 200 °C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
