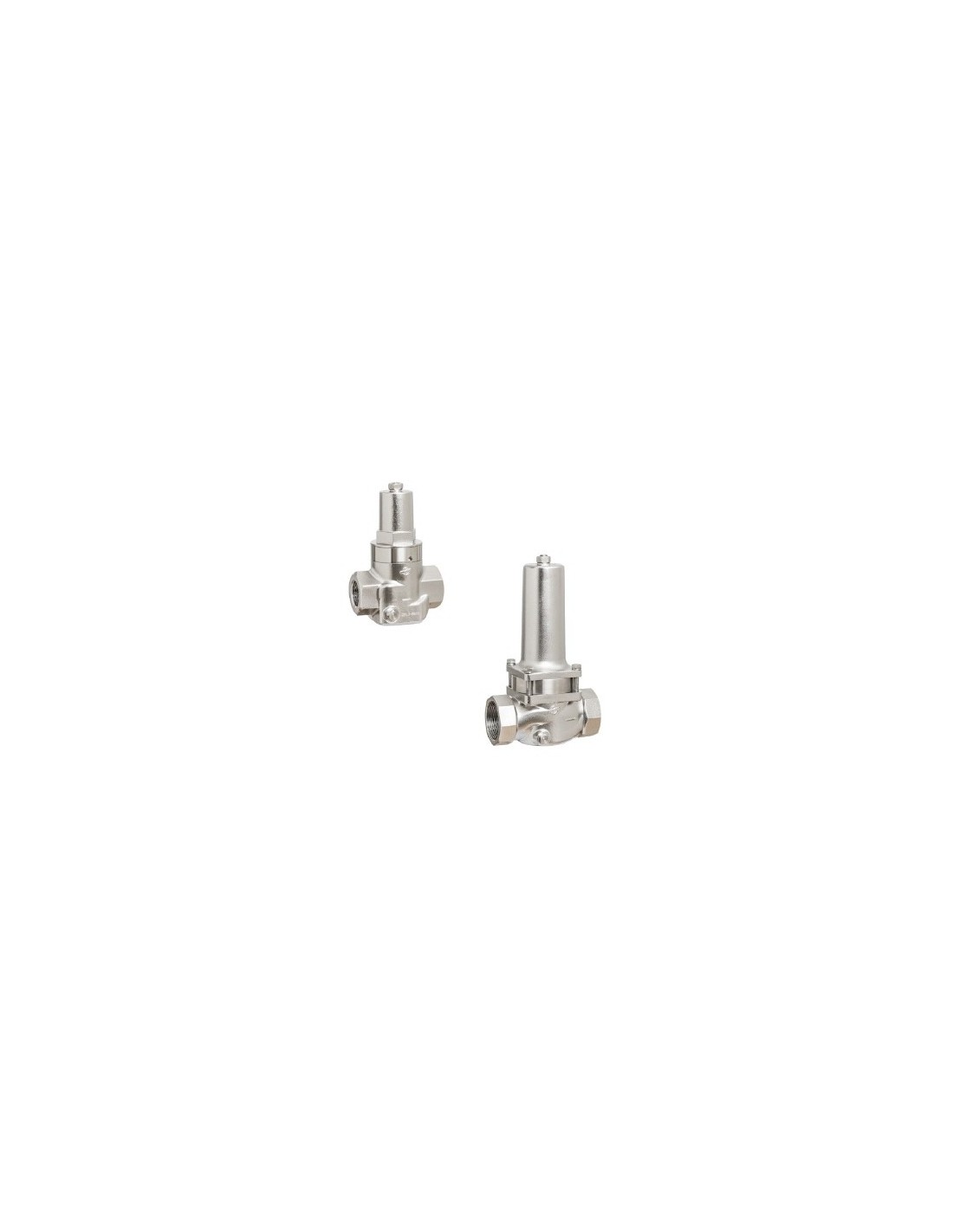

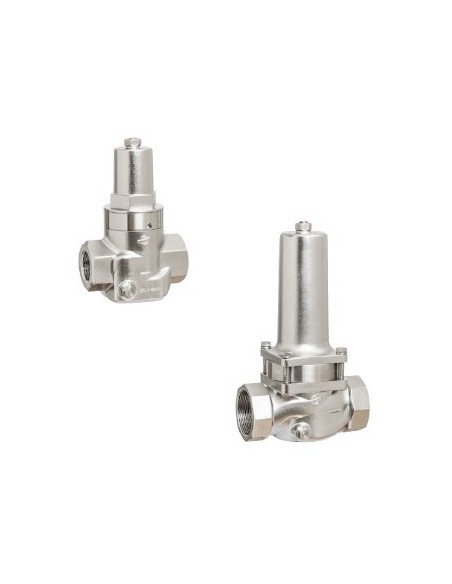

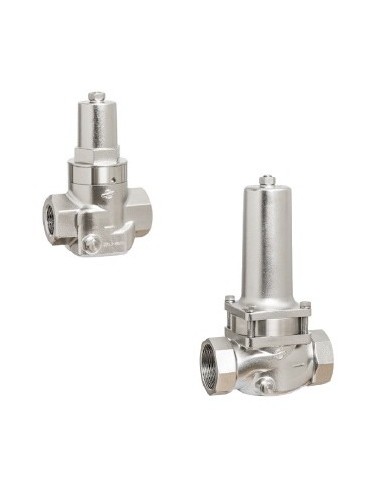

Οι Berluto DRV 724 και DRV 725 είναι μειωτές πίεσης άμεσης δράσης, εμβολοκίνητοι, ελατηριωτοί και μονής έδρας, με αντιστάθμιση πίεσης εισόδου. Η downstream πίεση ρυθμίζεται μηχανικά, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Η κατασκευή cartridge επιτρέπει αντικατάσταση των εσωτερικών μερών κατά τη συντήρηση.
Το σώμα και το καπάκι ελατηρίου είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι από ανοξείδωτο 1.4404. Οι στεγανοποιήσεις διατίθενται σε NBR έως 100°C, FKM έως 190°C και EPDM έως 130°C μόνο για DN40–DN50.
Η σειρά χρησιμοποιείται σε επιθετικά νερά και άλλα επιθετικά υγρά. Μπορεί επίσης να εφαρμοστεί σε αέρα και ουδέτερα αέρια όταν η απαιτούμενη παροχή καλύπτεται από το διαθέσιμο Kvs.
Το DRV 724 επιλέγεται για downstream πίεση 1,5–12 bar. Το DRV 725 καλύπτει υψηλότερο set point, 2–20 bar. Για επιλογή απαιτούνται p1, p2, παροχή, DN, Kvs, θερμοκρασία, μέσο και συμβατότητα ελαστομερούς.
Η βαλβίδα διαθέτει ενσωματωμένο φίλτρο και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Το τεχνικό δελτίο αναφέρει PED 2014/68/EU και ταξινομικές εγκρίσεις DNV GL, ABS, LR, CCS και BV.
DRV 724 / 725
Pressure reducing valves of the series are piston-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 50
Inlet pressure up to 40 bar
Outlet pressure from 1,5 up to 20 bar
Temperature range -30 °C to 190 °C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
