Μειωτής Πίεσης Αμέσου Δράσεως Berluto τύπος DRV 703/773

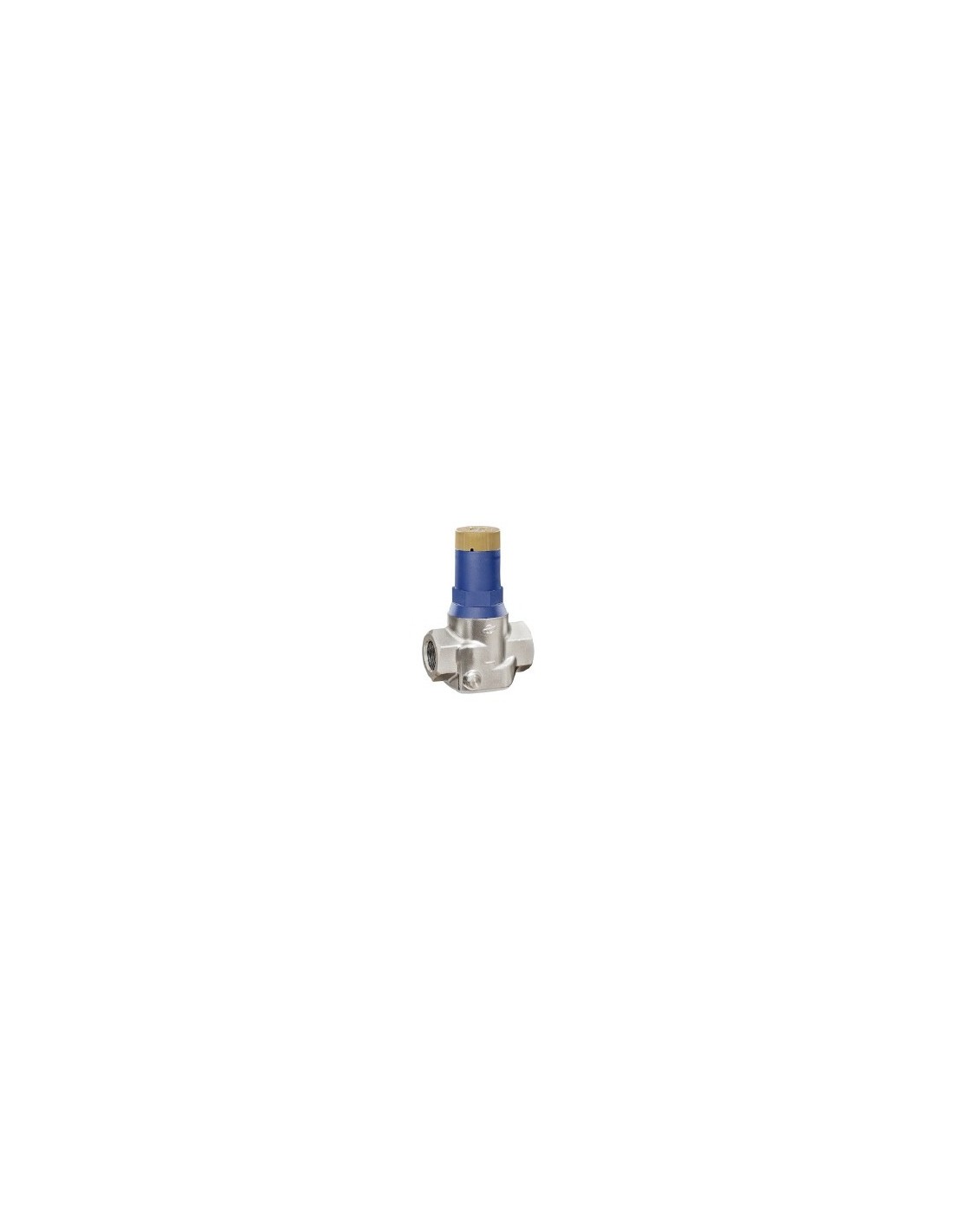

Berluto DRV 703 / 773 ανοξείδωτοι μειωτές πίεσης

Οι Berluto DRV 703 και DRV 773 είναι μειωτές πίεσης άμεσης δράσης, με μεμβράνη, ελατήριο ρύθμισης και αντιστάθμιση πίεσης εισόδου. Η downstream πίεση δρα στη μεμβράνη και μεταβάλλει τη θέση της μονής έδρας, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Η σειρά αφορά μικρά DN σε ανοξείδωτη κατασκευή.

Τεχνικά χαρακτηριστικά

  • DN15–DN32.
  • Εσωτερικό σπείρωμα G 1/2” έως G 1 1/4” κατά ISO 228.
  • Προαιρετικό σπείρωμα NPT κατά ASME B1.20.1.
  • Μέγιστη πίεση εισόδου p1: 16 bar.
  • DRV 703: πίεση εξόδου 1,5–6 bar.
  • DRV 773: πίεση εξόδου 0,5–4 bar.
  • Ελάχιστη διαφορική πίεση p1–p2: 1 bar.
  • Kvs: 2,9 / 3,9 / 5,4 / 6,1 m³/h.
  • Θερμοκρασία λειτουργίας: -30 έως +75°C.

Υλικά και στεγανοποιήσεις

Το σώμα είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι πλαστικά και ανοξείδωτος χάλυβας 1.4404. Οι στεγανοποιήσεις είναι EPDM με εγκρίσεις ELL και W270, κατάλληλες για εφαρμογές πόσιμου νερού.

Κατάλληλα μέσα

Η σειρά χρησιμοποιείται σε επιθετικά νερά και άλλα επιθετικά υγρά. Μπορεί επίσης να εφαρμοστεί σε αέρα και ουδέτερα αέρια όταν η απαιτούμενη παροχή καλύπτεται από το διαθέσιμο Kvs.

Διαφορά DRV 703 και DRV 773

Το DRV 703 επιλέγεται για ρύθμιση downstream πίεσης 1,5–6 bar. Το DRV 773 καλύπτει χαμηλότερη περιοχή ρύθμισης, 0,5–4 bar. Η επιλογή πρέπει να γίνεται από p1, p2, παροχή, DN, Kvs, θερμοκρασία και συμβατότητα υλικών με το ρευστό.

Εγκατάσταση και συντήρηση

Η βαλβίδα διαθέτει ενσωματωμένο φίλτρο, αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Το τεχνικό δελτίο αναφέρει PED 2014/68/EU και δυνατότητα ταξινομικών φορέων DNV GL, ABS, LR, CCS και BV.

Τεχνικά Φυλλάδια / Οδηγίες Χρήσης / Λοιπά

Περιγραφή

DRV 703

Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.

Nominal size DN 15 up to DN 32

Inlet pressure up to 16 bar

Outlet pressure from 1.5 up to 6 bar

Temperature range -30 °C to 190 °C

Technical data

Technical Data Table Sheet

Πιστοποιήσεις

CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system  with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
