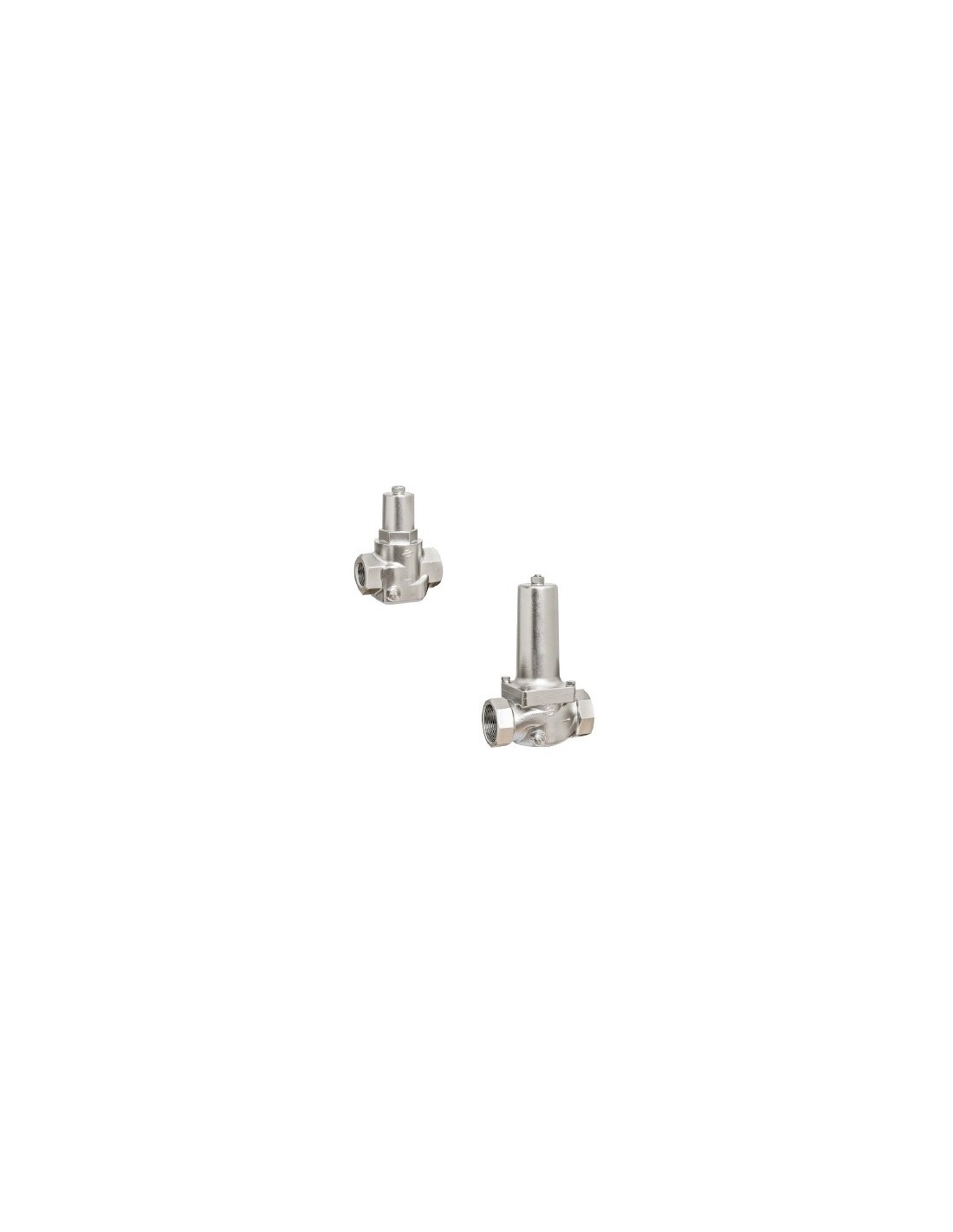

Οι Berluto DRV 702 και DRV 708 είναι μειωτές πίεσης άμεσης δράσης, με έλεγχο μέσω μεμβράνης, ελατήριο ρύθμισης, μονή έδρα και αντιστάθμιση πίεσης εισόδου. Η ρύθμιση της downstream πίεσης γίνεται μηχανικά, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Η σειρά είναι ανοξείδωτη και προορίζεται για διαβρωτικά νερά, επιθετικά υγρά, καθώς και για αέρα ή ουδέτερα αέρια όταν απαιτούνται μεγαλύτερες παροχές.
Το σώμα και το καπάκι ελατηρίου είναι από ανοξείδωτο χάλυβα 1.4408. Τα βρεχόμενα εσωτερικά μέρη είναι από ανοξείδωτο 1.4404. Διατίθενται στεγανοποιήσεις NBR έως 100°C, EPDM έως 130°C και FKM έως 190°C. Η έκδοση με EPDM αναφέρεται με συμμόρφωση FDA και EC 1935/2004 για δευτερεύουσες εφαρμογές τροφίμων.
Το DRV 702 καλύπτει τυπική ρύθμιση εξόδου 1,5–6 bar. Το DRV 708 επιλέγεται όταν η απαιτούμενη downstream πίεση βρίσκεται έως 10 bar. Η επιλογή μεγέθους πρέπει να βασίζεται σε p1, p2, παροχή, Kvs, μέσο, θερμοκρασία και συμβατότητα ελαστομερούς.
Η βαλβίδα διαθέτει ενσωματωμένο φίλτρο, αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Το τεχνικό δελτίο αναφέρει PED 2014/68/EU και δυνατότητα ταξινομικών φορέων DNV GL, ABS, LR, CCS και BV.
DRV 702 / 708
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 50
Inlet pressure up to 40 bar
Outlet pressure from 1.5 up to 10 bar
Temperature range -30 °C to 190 °C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
