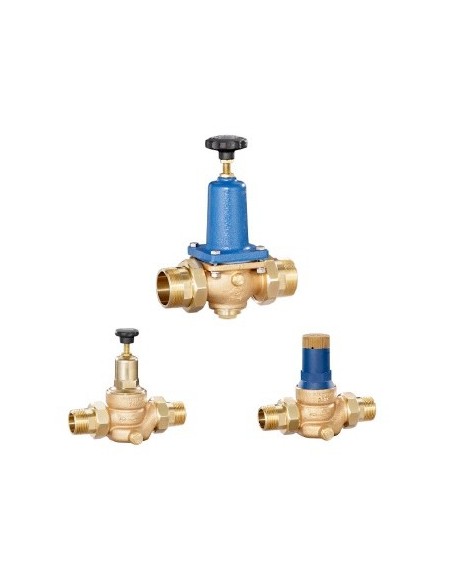

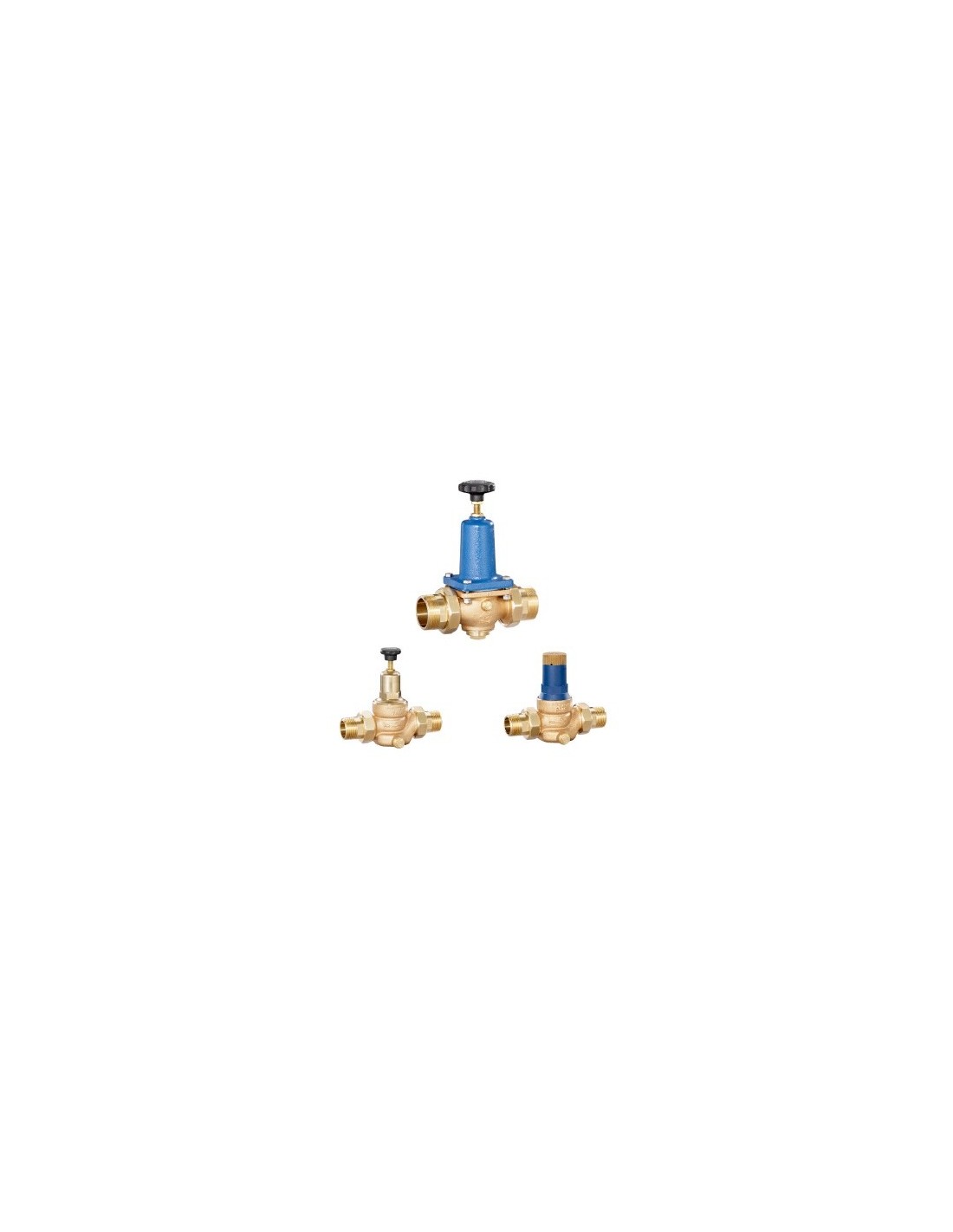

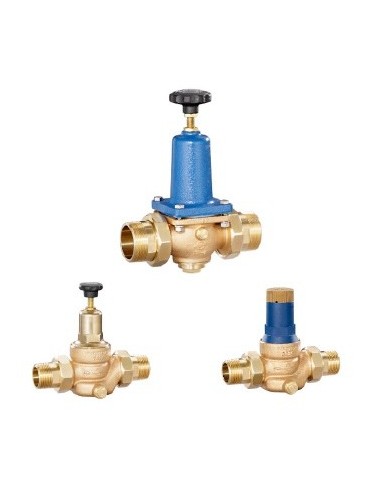

Οι Berluto DRV 472, 473 και 478 είναι μειωτές πίεσης μεμβράνης, ελατηρίου και αντιστάθμισης πίεσης εισόδου. Η downstream πίεση δρα στη μεμβράνη και μεταβάλλει τη θέση του εσωτερικού cartridge, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Το σώμα είναι red bronze CC499K και η σύνδεση γίνεται με αρσενικό σπείρωμα ISO 7.
Το DRV 472 καλύπτει DN15–DN65 με ρύθμιση p2 0,5–4 bar.
Το DRV 473 καλύπτει DN15–DN32, με p1 έως 16 bar και p2 0,5–4 bar.
Το DRV 478 χρησιμοποιείται όταν απαιτείται υψηλότερη πίεση εξόδου, 0,5–9 bar.
Στη βασική έκδοση τα βρεχόμενα μέρη είναι Hostaform C/POM και ορείχαλκος έως DN32, ενώ από DN40 είναι ορείχαλκος. Οι στεγανοποιήσεις διατίθενται σε NBR, EPDM ή FPM. Τα όρια θερμοκρασίας είναι NBR έως 100°C, EPDM έως 130°C και FPM έως 190°C. Το DRV 473 περιορίζεται στους 75°C λόγω πλαστικού καπακιού. Η έκδοση HT με FPM και μεταλλικά εσωτερικά μέρη δεν προορίζεται για ατμό.
Κατάλληλοι για νερό και ουδέτερα, μη κολλώδη υγρά. Μπορούν να χρησιμοποιηθούν σε αέρα και ουδέτερα αέρια όταν απαιτείται μεγαλύτερη παροχή. Για πόσιμο νερό προτείνεται η ειδική σειρά DRV-6. Τυπικές χρήσεις: βιομηχανικό νερό, βοηθητικά δίκτυα μηχανών, ουδέτερα υγρά διεργασίας και τοπική μείωση πίεσης πριν από καταναλωτές.
DRV 472 / 472 / 478
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 65
Inlet pressure up to 40 bar
Outlet pressure from 0,5 up to 9 bar
Temperature range -30°C to 190°C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
