Ο Berluto DRV 450 είναι μειωτής πίεσης άμεσης δράσης, ελεγχόμενος μέσω μεμβράνης, με ελατήριο ρύθμισης και αντιστάθμιση πίεσης εισόδου. Η λειτουργία βασίζεται στην ισορροπία μεταξύ downstream πίεσης και προφόρτισης ελατηρίου, χωρίς βοηθητική ενέργεια ή γραμμή παλμού. Η κατασκευή cartridge επιτρέπει αντικατάσταση των εσωτερικών μερών κατά τη συντήρηση.
Το σώμα είναι από red bronze CC499K. Στη βασική έκδοση, τα βρεχόμενα μέρη είναι Hostaform C/POM και ορείχαλκος έως DN32, ενώ από DN40 είναι ορείχαλκος. Οι στεγανοποιήσεις διατίθενται σε NBR, EPDM ή FKM. Η βασική έκδοση με NBR περιορίζεται έως +100°C, ενώ η έκδοση HT με FKM και μεταλλικά εσωτερικά μέρη φτάνει έως +190°C για DN15–DN32. Δεν προορίζεται για ατμό.
Η σειρά χρησιμοποιείται σε νερό και ουδέτερα, μη κολλώδη υγρά. Μπορεί επίσης να εφαρμοστεί σε αέρα και ουδέτερα αέρια όταν η απαιτούμενη παροχή είναι μεγαλύτερη. Για πόσιμο νερό πρέπει να εξετάζεται η ειδική σειρά DRV-6.
Η βαλβίδα διαθέτει ενσωματωμένο φίλτρο, αντικαταστάσιμα εσωτερικά μέρη και διπλή σύνδεση μανόμετρου G 1/4” για ένδειξη πίεσης εξόδου. Η θέση εγκατάστασης μπορεί να είναι οποιαδήποτε, με προτίμηση την κατακόρυφη. Για διαστασιολόγηση απαιτούνται p1, p2, παροχή, DN, Kvs, μέσο, θερμοκρασία, ελαστομερές και τύπος σπειρώματος.

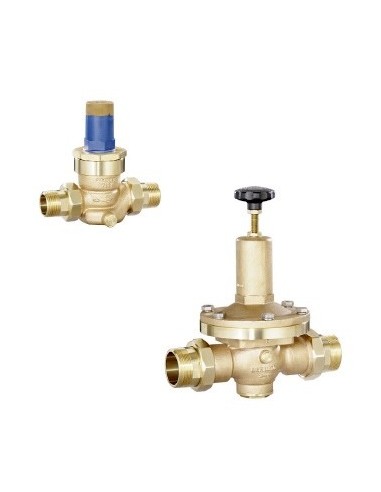

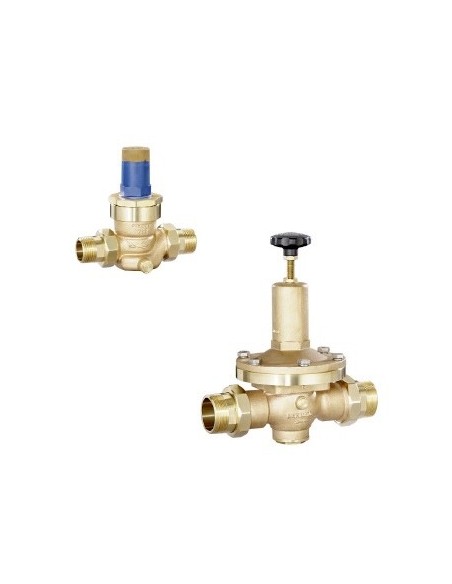

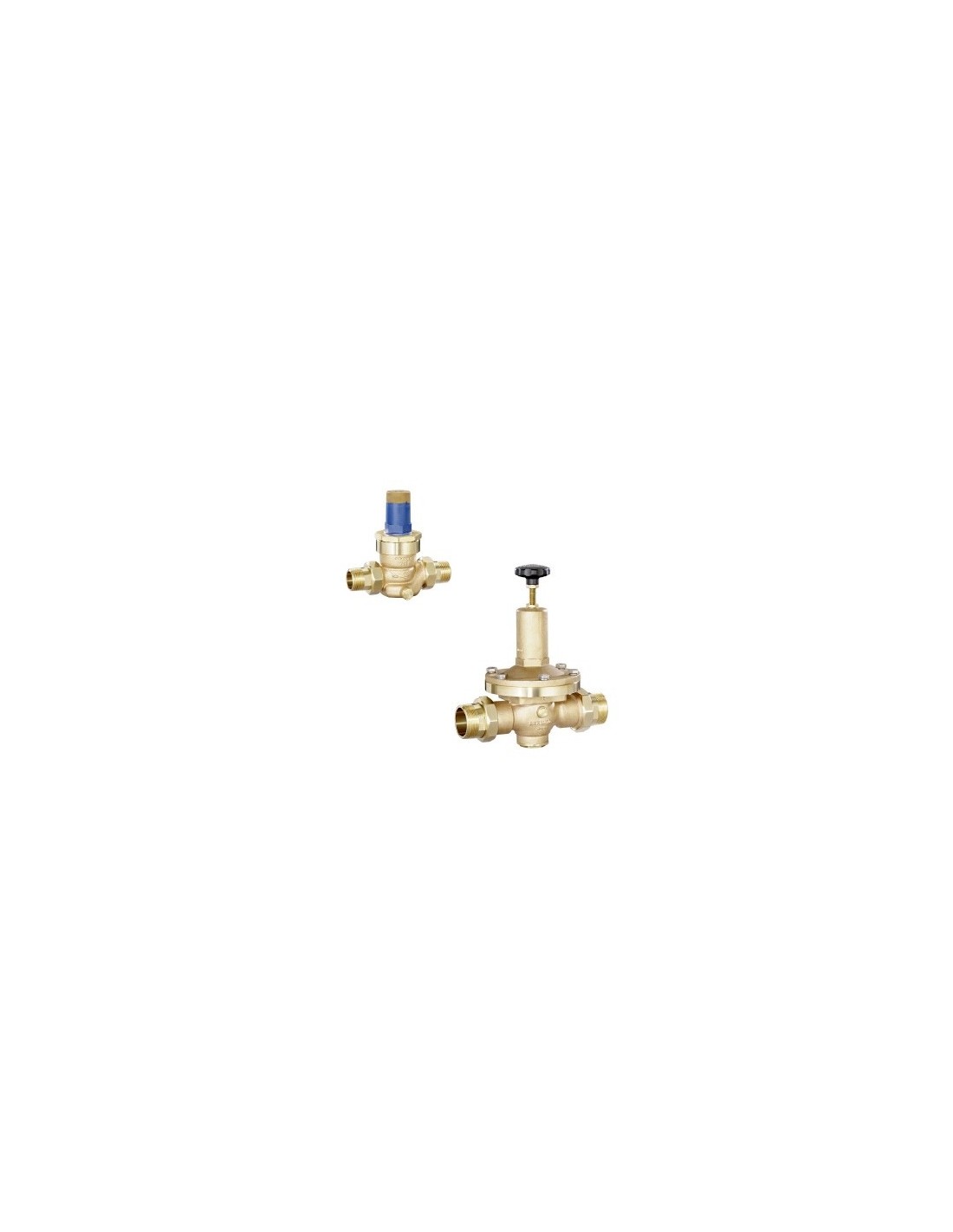

DRV 450
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 65
Inlet pressure up to 16 bar
Outlet pressure from 0.2 up to 2 bar
Temperature range -30°C to 190°C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
