Οι Berluto DRV 502 / 508 είναι μειωτές πίεσης άμεσης δράσης, με έλεγχο μέσω μεμβράνης, ελατήριο ρύθμισης και αντιστάθμιση πίεσης εισόδου. Η downstream πίεση δρα στη μεμβράνη και μεταβάλλει τη θέση της μονής έδρας, χωρίς εξωτερική ενέργεια ή γραμμή παλμού. Η κατασκευή με αντικαταστάσιμα εσωτερικά μέρη διευκολύνει τη συντήρηση σε εγκατεστημένα δίκτυα.
Το σώμα είναι από ερυθρό ορείχαλκο CC499K. Στη βασική έκδοση τα βρεχόμενα μέρη είναι Hostaform C/POM και ορείχαλκος έως DN32, ενώ από DN40 είναι ορείχαλκος. Οι στεγανοποιήσεις είναι NBR, με επιλογές EPDM και FPM. Η έκδοση HT χρησιμοποιεί FPM και μεταλλικά εσωτερικά μέρη για θερμοκρασίες έως 190°C, αλλά δεν προορίζεται για ατμό.
Η σειρά εφαρμόζεται σε νερό και ουδέτερα, μη κολλώδη υγρά. Μπορεί επίσης να χρησιμοποιηθεί σε αέρα και ουδέτερα αέρια όταν απαιτούνται μεγαλύτερες παροχές. Για πόσιμο νερό ή θαλασσινό νερό ο κατασκευαστής παραπέμπει στις ειδικές σειρές DRV-6 και DRV-SW.
Το DRV 502 καλύπτει ρύθμιση εξόδου 1,5–6 bar. Το DRV 508 επιλέγεται όταν το downstream set point βρίσκεται έως 10 bar. Η επιλογή πρέπει να γίνεται από p1, p2, παροχή, Kvs, μέσο, θερμοκρασία και υλικό στεγανοποίησης.

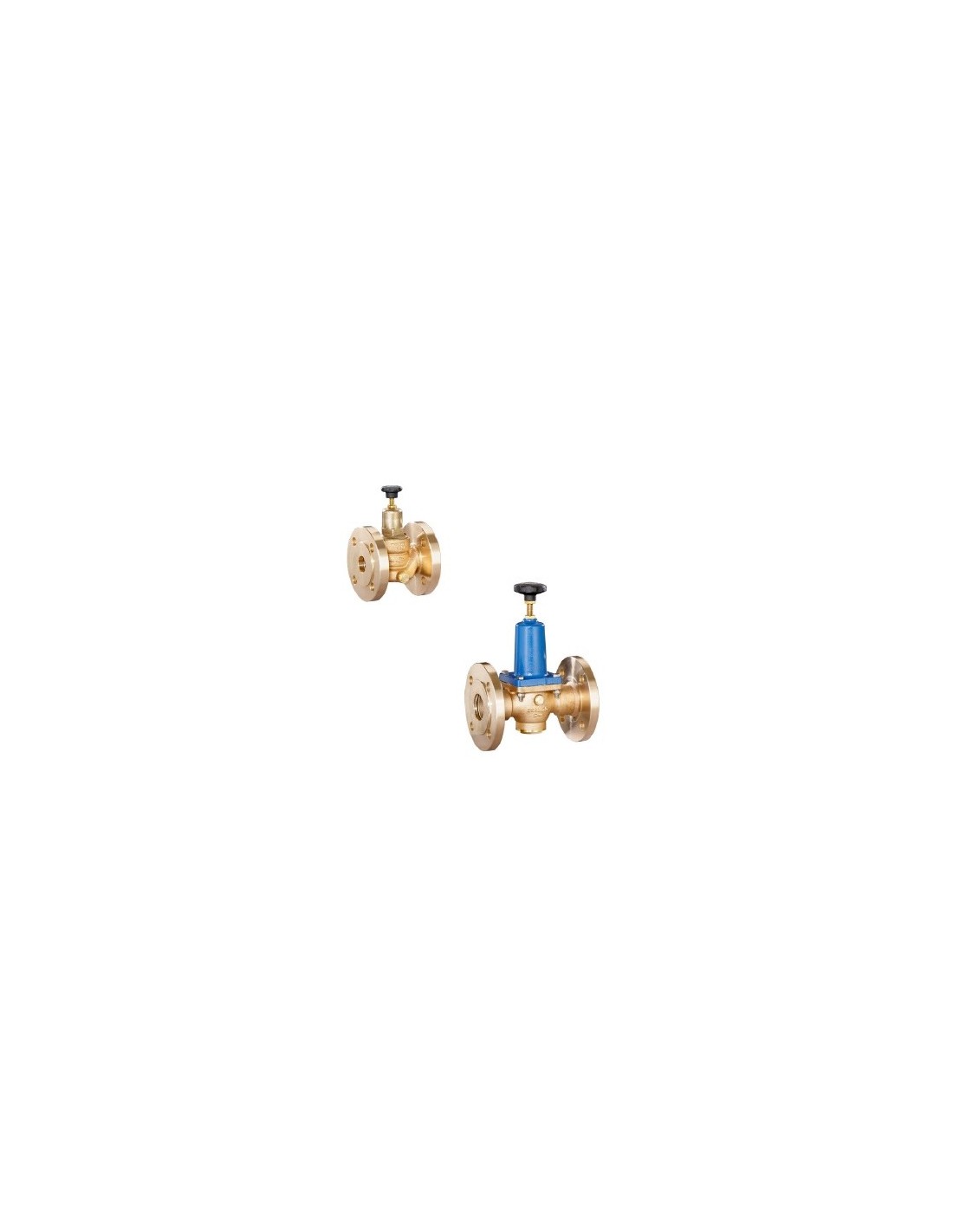

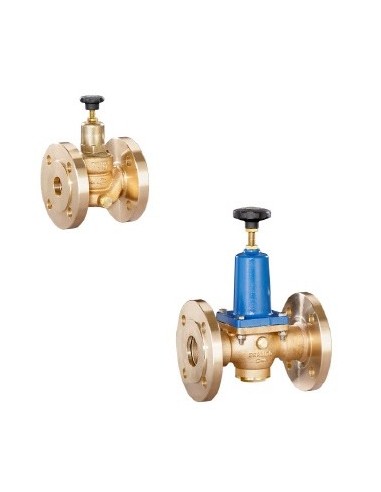

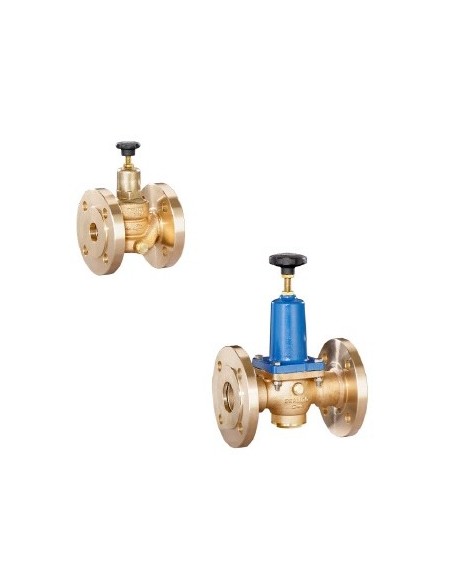

DRV 502 / 508
Pressure reducing valves of the series are diaphragm-controlled, spring-loaded pressure reducing valves and have inlet pressure compensation. The cartridge design allows easy replacement of the internal parts.
Nominal size DN 15 up to DN 80
Inlet pressure up to 25 bar
Outlet pressure from 1.5 up to 10 bar
Temperature range -30°C to 190°C
Technical data
CE-certification according to the European Pressure Equipment Directive is mandatory for numerous products and delivery areas. Other certificates, however, are certificates of individual quality, such as DVGW and DIN EN ISO 9001, which stands for the internal quality management system with its extensive functional and performance checks. The particularly strict regulations of the national rules and regulations guarantee the highest possible safety - especially when it comes to the reliability in your plant.
