Βαλβίδα αντεπιστροφής εμβόλου Valvosider κατά ASME - Pressure Seal

Valvosider ASME Pressure Seal – ευθεία βαλβίδα αντεπιστροφής εμβόλου

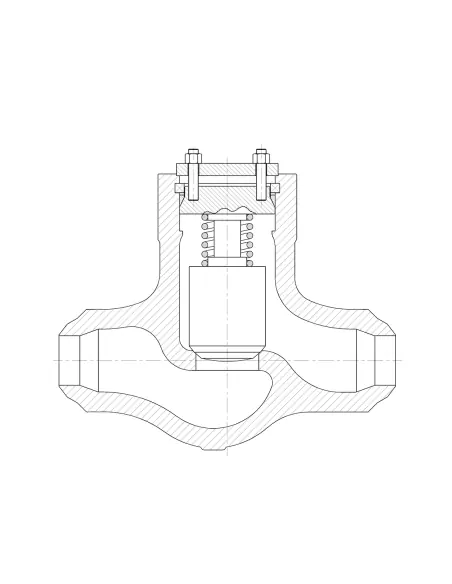

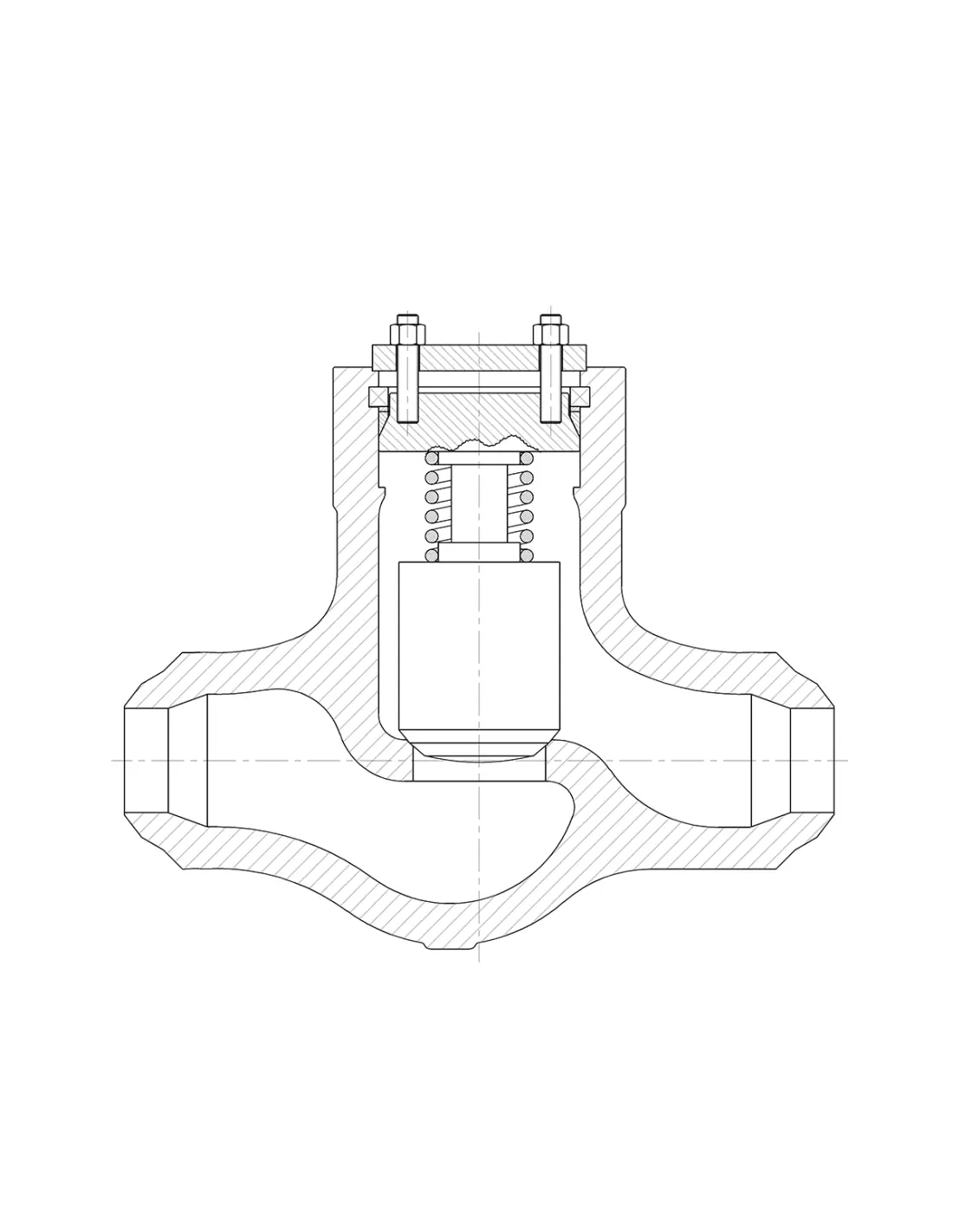

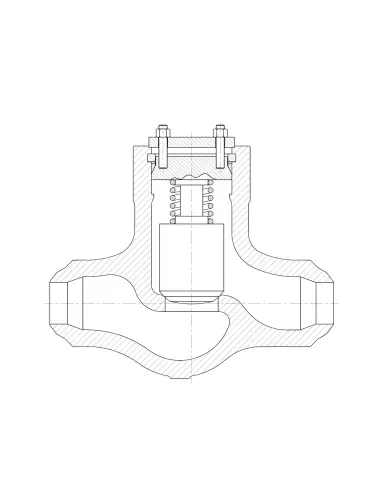

Η Valvosider ASME Pressure Seal είναι ευθεία lift check valve για γραμμές υψηλής πίεσης, με pressure seal bonnet, λειασμένο δίσκο/έδρα και integral seat. Η ανύψωση του εμβόλου γίνεται από τη διαφορική πίεση του ρευστού και η επαναφορά από ελατήριο, χωρίς ενεργοποιητή.

Class ratings και μεγέθη

• Class 600: 2"–16", Fig. P62PC
• Class 900: 2"–16", Fig. P63PC
• Class 1500: 2"–12", Fig. P64PC
• Class 2500: 2"–12", Fig. P65PC

Υλικά και trim

Διαθέσιμα σώματα/καπάκια: WCB, WC1, WC6, WC9, CF8M. Οι επιφάνειες δίσκου-έδρας είναι hard-faced, με A105, F6A ή A182 F316 ανά έκδοση. Το παρέμβυσμα είναι ανοξείδωτο ενισχυμένο με γραφίτη, οι κοχλίες B7/B16/B8 και το ελατήριο F316. Προαιρετικά προβλέπονται επικαλύψεις Stellite, Monel, Hastelloy ή άλλα υλικά για φθορά και διάβρωση.

Συνδέσεις και πρότυπα

Η σειρά καλύπτει RF/BW και RTJ διαστάσεις, με face-to-face κατά ASME B16.10, φλάντζες κατά ASME B16.5 και άκρα συγκόλλησης κατά ASME B16.25. Ο σχεδιασμός αναφέρεται σε MSS SP 144, BS 1873 και ASME B16.34. Δοκιμές κατά API 598 και EN 12266, σήμανση MSS-SP 25, συμμόρφωση CE/PED και πιστοποιητικά EN 10204 3.1 / 3.2.

Επιλογές

• δίσκος με PTFE ή ελαστομερές
• renewable seat
• drain plug
• bypass
• flanged ends
• RTJ flanges
• DIN connections

Τυπικές εφαρμογές

Χρήση σε ατμό υψηλής πίεσης, boiler feedwater, συμπυκνώματα, θερμικά ρευστά και συμβατά υγρά ή αέρια διεργασίας. Η επιλογή Class και υλικού πρέπει να γίνεται από pressure-temperature rating, θερμοκρασία, ρευστό, διάβρωση και ελάχιστη παροχή για σταθερή ανύψωση του εμβόλου.

FAQ

Πότε επιλέγεται pressure seal; Σε υψηλές ASME κλάσεις, όπου η στεγάνωση καπακιού πρέπει να υποστηρίζει υψηλή εσωτερική πίεση.
Χρειάζεται actuator; Όχι. Η λειτουργία είναι αυτόματη από τη ροή και το ελατήριο.
